2. Til de trommelbeveiliging op zodat de zeshoekige schroef
op de meshouder bloot komt te liggen.
3. Druk op de
spilvergrendelingsknop van de
trommel en draai de trommel
tot deze op zijn plaats klikt.
Blijf de vergrendelingsknop
ingedrukt houden tot de
trommel volledig verwijderd is.
Let op: De meshouder heeft
twee vergrendelposities.
NL

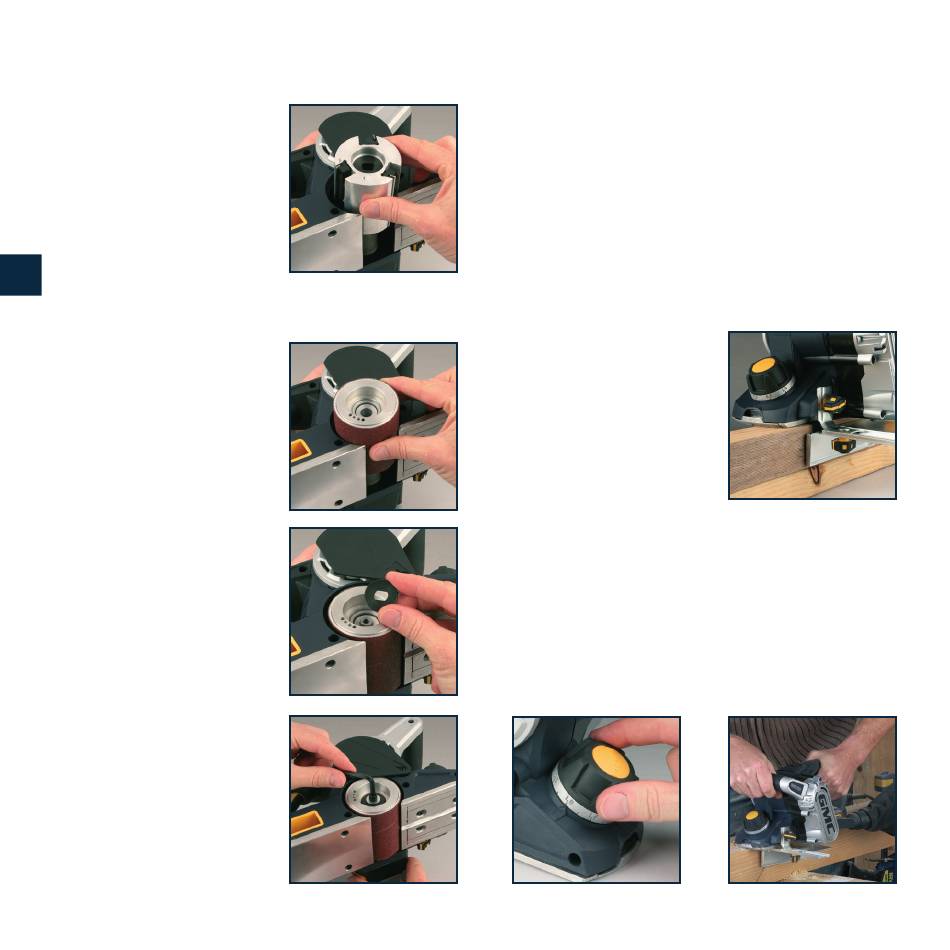

Een schuurtrommel monteren
Let op. Schuurtrommel niet meegeleverd.
1. Plaats de schaafmachine op
zijn kant.
2. Til de trommelbeveiliging op.
3. Schuif een schuurtrommel
in de behuizing; breng de
schuurtrommel op één lijn met
de spil.
4. Druk op de
spilvergrendelingsknop
van de trommel (21) en
draai de trommel tot deze
op zijn plaats klikt. Blijf de
vergrendelingsknop ingedrukt
houden tot de nieuwe trommel
goed vastzit.
Let op: De
spilvergrendelingsknop
van de trommel heeft twee
vergrendelposities.
5. Plaats de grote sluitring terug,
plaats deze zo dat het spileinde
door het midden gaat. Plaats
nu de kleinste sluitring terug,
en vervolgens de zeshoekige
schroef.
WAARSCHUWING. Als de grootste sluitring niet in de
goede richting is geplaatst, kan de trommel niet goed
worden vastgezet.
6. Schroef met de hand de zeshoekige schroef rechtsom
om de ruimte tussen de sluitringen en de zeshoekige
schroef te sluiten.

Parallelgeleider

LET OP. Zorg er altijd voor dat het gereedschap
uitgeschakeld is en van de stroom is gehaald voordat u
aanpassingen doet of messen installeert of verwijdert.
1. Monteer de parallelgeleider (14) aan de zool door de
knoppen (7) in de bevestigingspunten te schroeven.
2. Wanneer de geleider in een
rechte hoek met de zool van
de schaafmachine wordt
geplaatst, biedt hij een richtlijn
bij het schaven.
Let op. De geleider kan aan
beide zijden gemonteerd worden.
Let op. De hoekmarkeringen op
de geleider zijn alleen indicatief.

De schaafdiepte instellen

LET OP. Zorg er altijd voor dat het gereedschap
uitgeschakeld is en van de stroom is gehaald voordat u
aanpassingen doet of messen installeert of verwijdert.
1. Draai de diepte-stelknop (3) rechtsom voor een diepere
snede en linksom voor een minder diepe snede.
2. De getallen op de ring onder de diepte-stelknop geven de
diepte van de snede aan. Bijvoorbeeld, wanneer de "1"
26
