ponceuse à tambour, en suivant les instructions indiquées
ci-dessous :
Note : suivant le type de grain abrasif du cylindre
sélectionné, l'outil électrique peut être utilisé pour poncer
du bois, du métal, du plastique et des matériaux similaires.
Il est principalement utilisé pour enlever rapidement une
grande quantité de matière. N'utilisez pas cette ponceuse
pour poncer de l'acier ou du magnésium.
ATTENTION : assurez-vous toujours que cet outil est arrêté
et débranché de l'alimentation secteur avant d'installer ou
d'enlever le tambour.
Dépose du cylindre du rabot
F
Note : pour des informations détaillées, référez-vous à la
section correspondante indiquée précédemment dans ce
Manuel d'utilisation (page 8).

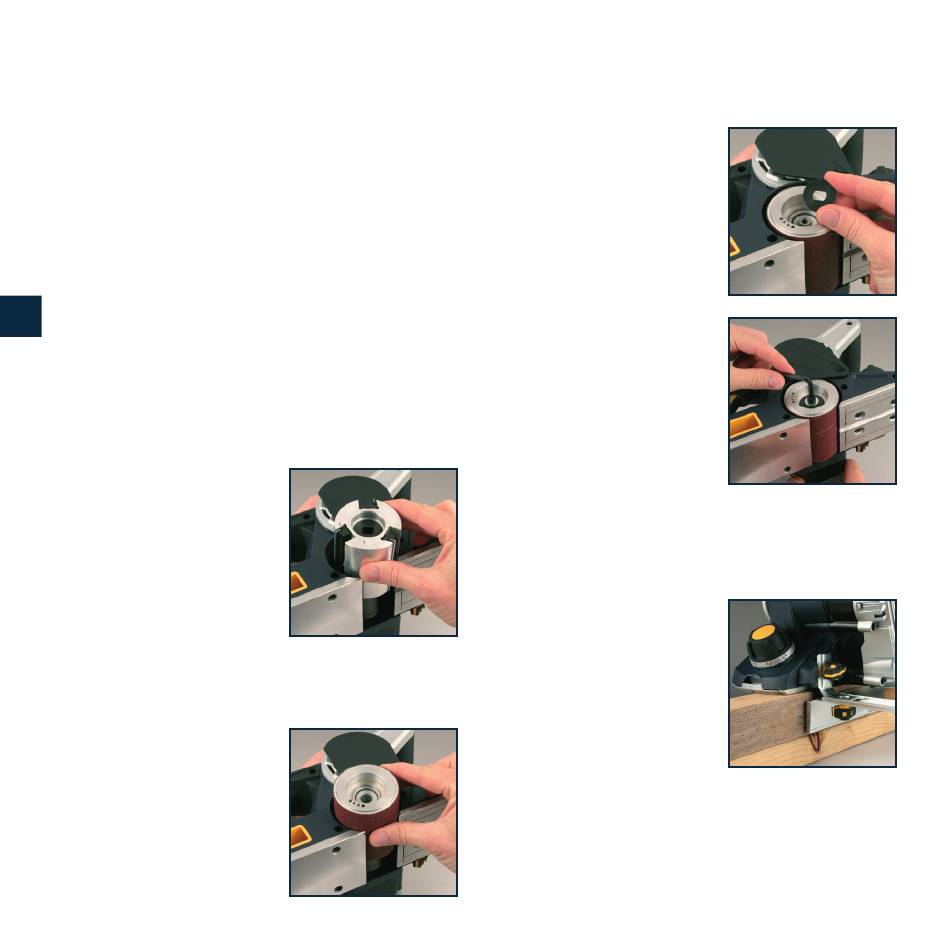

1. Positionnez le cylindre du rabot sur le côté.
2. Soulevez le dispositif de sûreté du tambour pour faire
apparaître la vis hexagonale située sur le cylindre de
coupe.
3. Appuyez sur le bouton de
verrouillage de l'arbre du
tambour et faites tourner le
cylindre (10) jusqu'à ce qu'il
soit en place. Appuyez sur le
bouton de verrouillage jusqu'à
ce que le nouveau cylindre soit
complètement retiré.
Note : le cylindre de coupe
possède deux positions de blocage.
Installation d'un cylindre de ponçage
Note : le tambour de ponçage n'est pas fourni.
1. Placez le rabot sur le côté.
2. Soulevez le dispositif de sûreté.
3. Faites glisser un cylindre de
ponçage dans le carter, en
l'alignant avec l'arbre.
4. Appuyez sur le bouton de
verrouillage de l'arbre du
tambour (21) et faites tourner le cylindre (10) jusqu'à ce
qu'il soit en place. Continuez d'appuyer sur le bouton de
verrouillage jusqu'à ce que le cylindre soit fermement fixé.
Note : le verrouillage de l'arbre du
tambour possède deux positions
de blocage.
5. Réinsérez la grande rondelle,
en réglant sa position de sorte
que l'extrémité de l'arbre passe
dans le centre. Insérez ensuite
la plus petite rondelle puis la vis
hexagonale.
AVERTISSEMENT : si la plus
grande rondelle n'est pas orientée
correctement, le tambour ne
pourra pas être fermement fixé.
6. Vissez à la main la vis
hexagonale dans le sens des
aiguilles d'une montre afin de
supprimer l'espace entre les
rondelles et la vis hexagonale.
Guide parallèle
ATTENTION : assurez-vous toujours que l'outil est arrêté
et débranché de l'alimentation secteur avant de régler,
d'installer ou d'enlever des lames.
1. Installez le guide (14) sur le
socle en vissant les molettes
(7) dans les points de fixations.
2. Lorsqu'il est installé en angle
droit par rapport au socle du
rabot, ce guide permettra de
guider l'outil pour faciliter le
contrôle du rabotage.
Note : le guide peut être installé
d'un côté ou de l'autre du socle de l'outil.
Note : les graduations d'angle indiquées sur le guide sont
seulement à titre indicatif.
