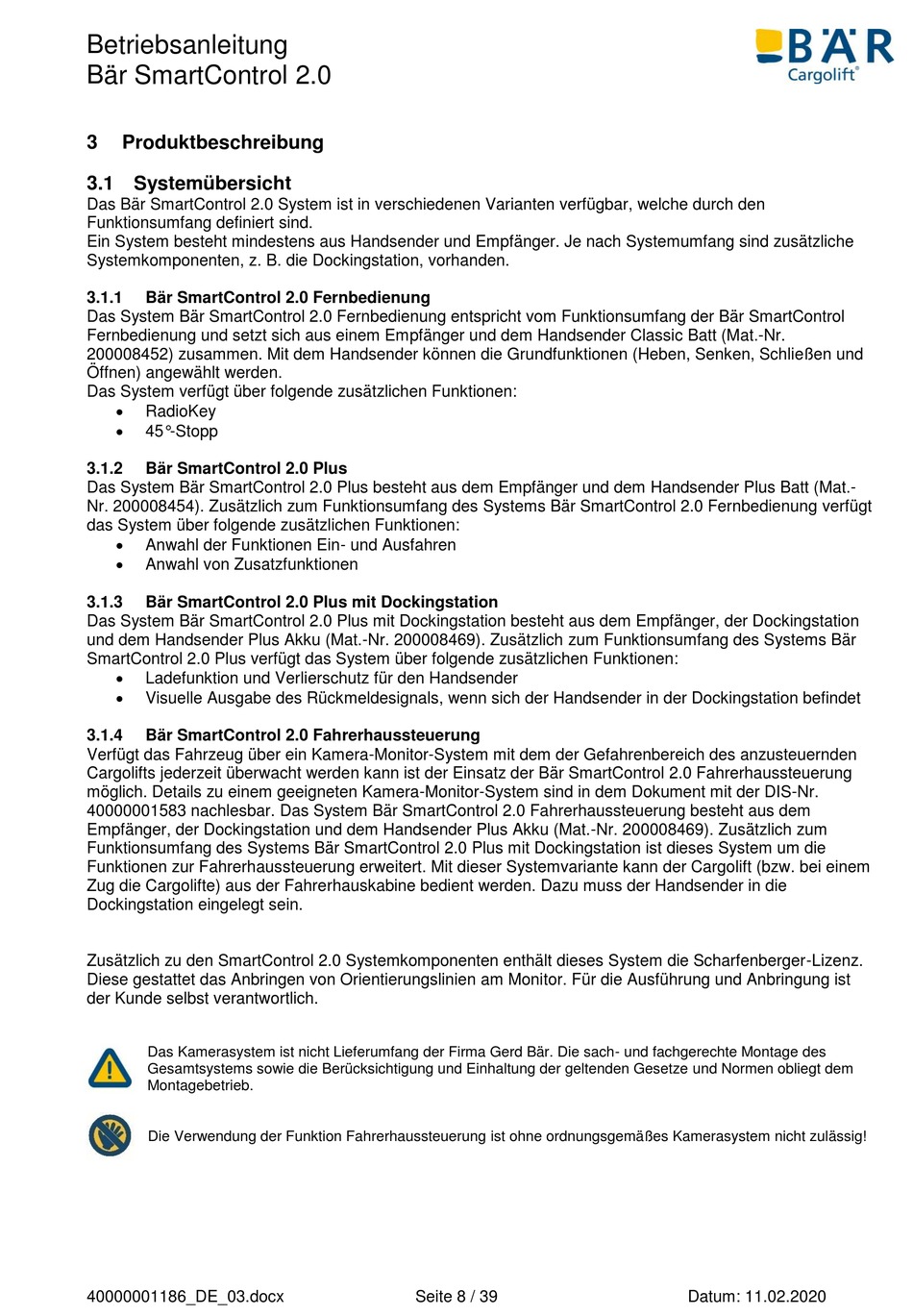

Betriebsanleitung
Bär SmartControl 2.0
3

Produktbeschreibung

3.1 Systemübersicht
Das Bär SmartControl 2.0 System ist in verschiedenen Varianten verfügbar, welche durch den
Funktionsumfang definiert sind.
Ein System besteht mindestens aus Handsender und Empfänger. Je nach Systemumfang sind zusätzliche
Systemkomponenten, z. B. die Dockingstation, vorhanden.
3.1.1 Bär SmartControl 2.0 Fernbedienung
Das System Bär SmartControl 2.0 Fernbedienung entspricht vom Funktionsumfang der Bär SmartControl
Fernbedienung und setzt sich aus einem Empfänger und dem Handsender Classic Batt (Mat.-Nr.
200008452) zusammen. Mit dem Handsender können die Grundfunktionen (Heben, Senken, Schließen und
Öffnen) angewählt werden.
Das System verfügt über folgende zusätzlichen Funktionen:

RadioKey

45°-Stopp
3.1.2 Bär SmartControl 2.0 Plus
Das System Bär SmartControl 2.0 Plus besteht aus dem Empfänger und dem Handsender Plus Batt (Mat.-
Nr. 200008454). Zusätzlich zum Funktionsumfang des Systems Bär SmartControl 2.0 Fernbedienung verfügt
das System über folgende zusätzlichen Funktionen:

Anwahl der Funktionen Ein- und Ausfahren

Anwahl von Zusatzfunktionen
3.1.3 Bär SmartControl 2.0 Plus mit Dockingstation
Das System Bär SmartControl 2.0 Plus mit Dockingstation besteht aus dem Empfänger, der Dockingstation
und dem Handsender Plus Akku (Mat.-Nr. 200008469). Zusätzlich zum Funktionsumfang des Systems Bär
SmartControl 2.0 Plus verfügt das System über folgende zusätzlichen Funktionen:

Ladefunktion und Verlierschutz für den Handsender

Visuelle Ausgabe des Rückmeldesignals, wenn sich der Handsender in der Dockingstation befindet
3.1.4 Bär SmartControl 2.0 Fahrerhaussteuerung
Verfügt das Fahrzeug über ein Kamera-Monitor-System mit dem der Gefahrenbereich des anzusteuernden
Cargolifts jederzeit überwacht werden kann ist der Einsatz der Bär SmartControl 2.0 Fahrerhaussteuerung
möglich. Details zu einem geeigneten Kamera-Monitor-System sind in dem Dokument mit der DIS-Nr.
40000001583 nachlesbar. Das System Bär SmartControl 2.0 Fahrerhaussteuerung besteht aus dem
Empfänger, der Dockingstation und dem Handsender Plus Akku (Mat.-Nr. 200008469). Zusätzlich zum
Funktionsumfang des Systems Bär SmartControl 2.0 Plus mit Dockingstation ist dieses System um die
Funktionen zur Fahrerhaussteuerung erweitert. Mit dieser Systemvariante kann der Cargolift (bzw. bei einem
Zug die Cargolifte) aus der Fahrerhauskabine bedient werden. Dazu muss der Handsender in die
Dockingstation eingelegt sein.
Zusätzlich zu den SmartControl 2.0 Systemkomponenten enthält dieses System die Scharfenberger-Lizenz.
Diese gestattet das Anbringen von Orientierungslinien am Monitor. Für die Ausführung und Anbringung ist
der Kunde selbst verantwortlich.
Das Kamerasystem ist nicht Lieferumfang der Firma Gerd Bär. Die sach- und fachgerechte Montage des
Gesamtsystems sowie die Berücksichtigung und Einhaltung der geltenden Gesetze und Normen obliegt dem
Montagebetrieb.
Die Verwendung der Funktion Fahrerhaussteuerung ist ohne ordnungsgemäßes Kamerasystem nicht zulässig!
40000001186_DE_03.docx Seite 8 / 39 Datum: 11.02.2020
