Betriebsanleitung
Bär SmartControl 2.0

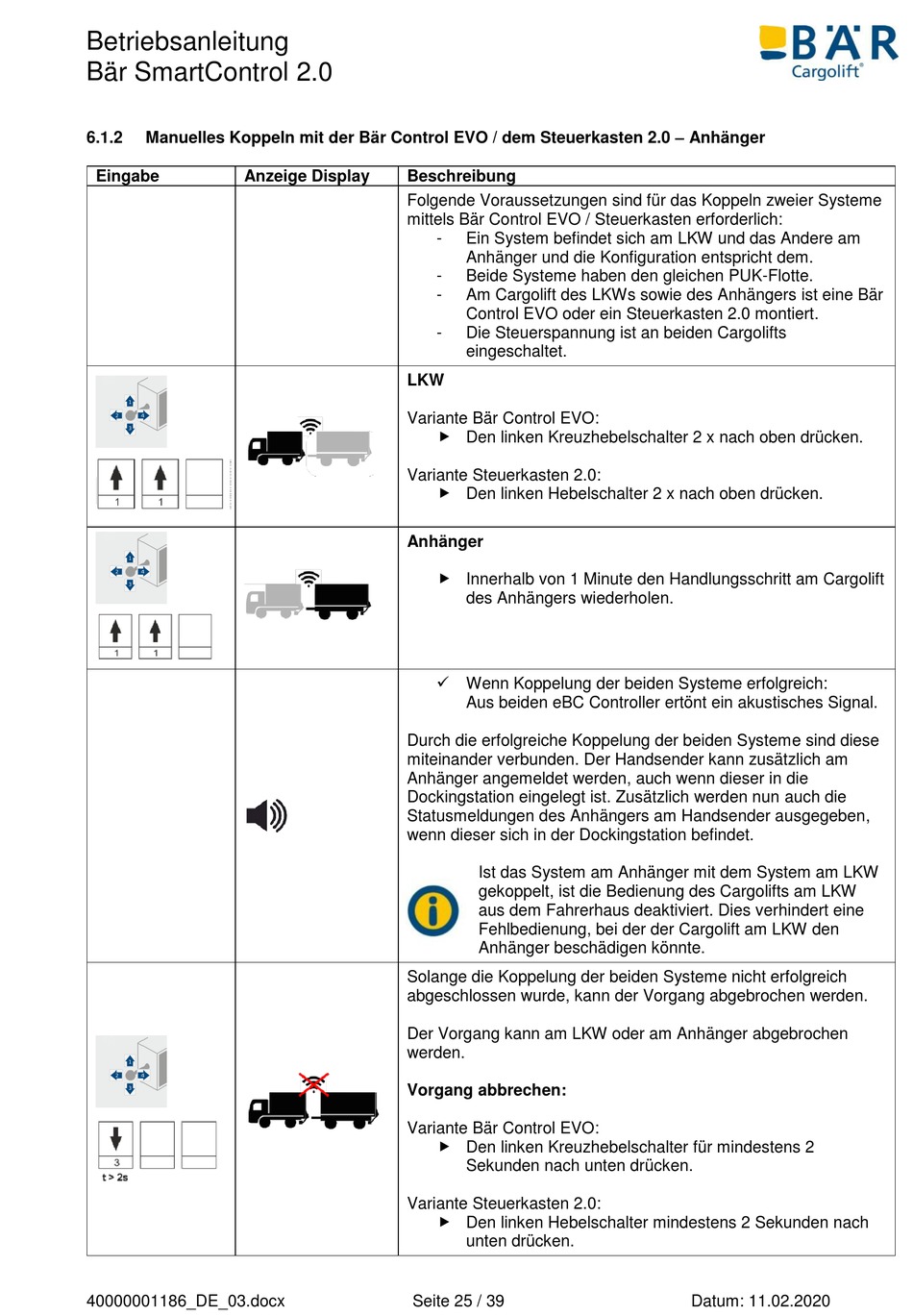

Manuelles Koppeln mit der Bär Control EVO / dem Steuerkasten 2.0 – Anhänger
6.1.2
Eingabe
Anzeige Display
40000001186_DE_03.docx
Beschreibung
Folgende Voraussetzungen sind für das Koppeln zweier Systeme
mittels Bär Control EVO / Steuerkasten erforderlich:
-
Ein System befindet sich am LKW und das Andere am
Anhänger und die Konfiguration entspricht dem.
-
Beide Systeme haben den gleichen PUK-Flotte.
-
Am Cargolift des LKWs sowie des Anhängers ist eine Bär
Control EVO oder ein Steuerkasten 2.0 montiert.
-
Die Steuerspannung ist an beiden Cargolifts
eingeschaltet.
LKW
Variante Bär Control EVO:
Den linken Kreuzhebelschalter 2 x nach oben drücken.
Variante Steuerkasten 2.0:
Den linken Hebelschalter 2 x nach oben drücken.
Anhänger
Innerhalb von 1 Minute den Handlungsschritt am Cargolift
des Anhängers wiederholen.
Wenn Koppelung der beiden Systeme erfolgreich:
Aus beiden eBC Controller ertönt ein akustisches Signal.
Durch die erfolgreiche Koppelung der beiden Systeme sind diese
miteinander verbunden. Der Handsender kann zusätzlich am
Anhänger angemeldet werden, auch wenn dieser in die
Dockingstation eingelegt ist. Zusätzlich werden nun auch die
Statusmeldungen des Anhängers am Handsender ausgegeben,
wenn dieser sich in der Dockingstation befindet.
Ist das System am Anhänger mit dem System am LKW
gekoppelt, ist die Bedienung des Cargolifts am LKW
aus dem Fahrerhaus deaktiviert. Dies verhindert eine
Fehlbedienung, bei der der Cargolift am LKW den
Anhänger beschädigen könnte.
Solange die Koppelung der beiden Systeme nicht erfolgreich
abgeschlossen wurde, kann der Vorgang abgebrochen werden.
Der Vorgang kann am LKW oder am Anhänger abgebrochen
werden.
Vorgang abbrechen:
Variante Bär Control EVO:
Den linken Kreuzhebelschalter für mindestens 2
Sekunden nach unten drücken.
Variante Steuerkasten 2.0:
Den linken Hebelschalter mindestens 2 Sekunden nach
unten drücken.
Seite 25 / 39
Datum: 11.02.2020
