Betriebsanleitung
Bär SmartControl 2.0
4.1.3

Montage bei Bus-/VanLiften

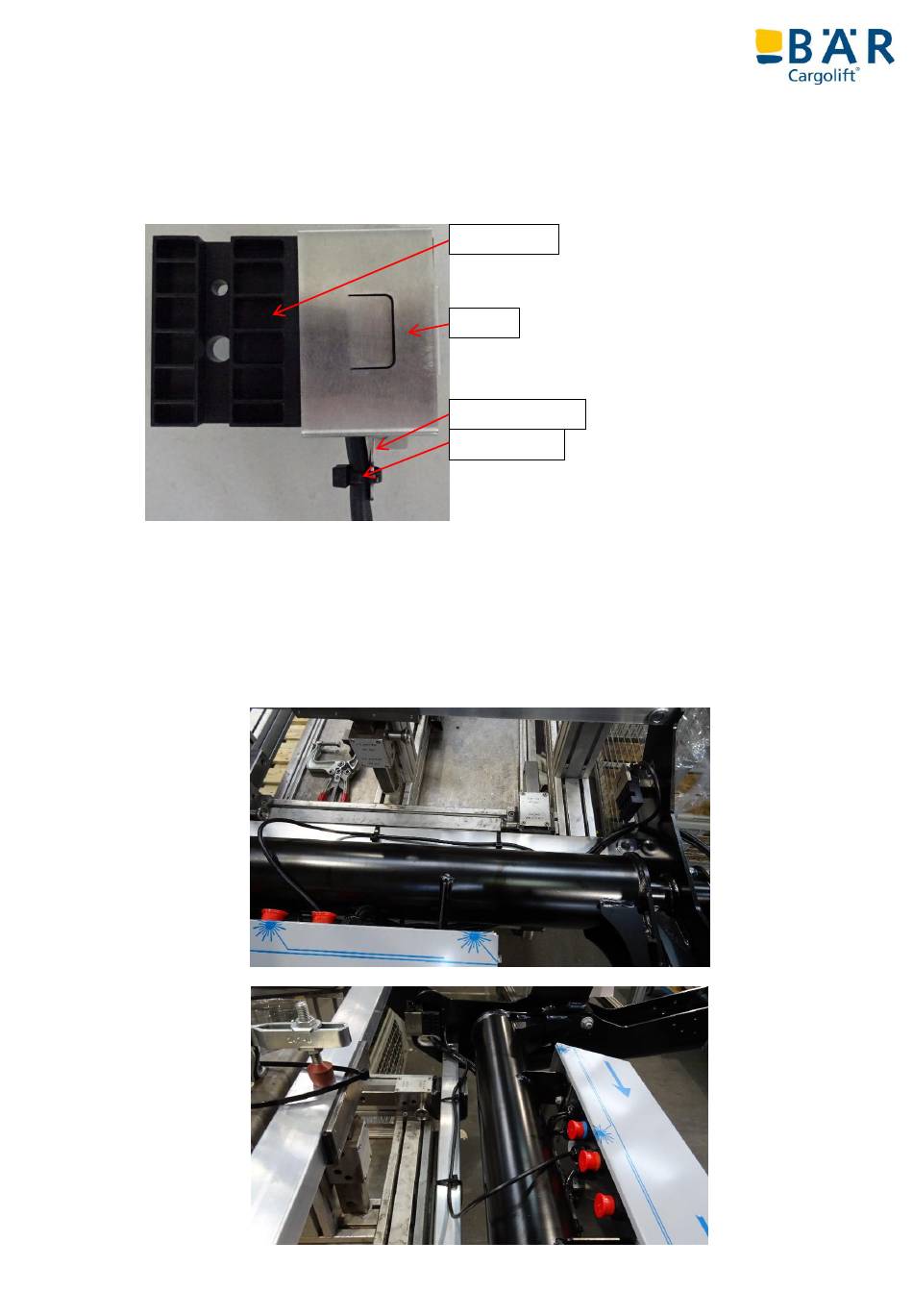

1. Empfänger in den Halter Mat.-Nr. 200008990 schieben bis das Kabel des Empfängers an der
Zugentlastung ist.
2. Kabel an der Zugentlastung mit einem Kabelbinder befestigen.
3. SmartControl 2.0 Empfänger-Halter EVO Mat.-Nr. 200008990 mit jeweils zwei Sechskantschrauben
M4x14 Mat.-Nr. 200002987 und Scheiben Mat.-Nr. 101100738 an der Flanschkonsole auf der
fahrbahnabgewandten Seite befestigen.
4. Zuleitung des Empfängers mit den anderen Leitungen verlegen bzw. entlang der Strebe zwischen den
Flanschkonsolen zum Aggregatkasten führen.
5. Molexkontakte aus dem Gehäuse auspinnen.
6. Leitung des Empfängers in das Aggregatgehäuse einführen.
7. Molexkontakte entsprechend Schaltplan wieder ein pinnen und das Kabel anschließend am CAN2
Port des eBC Controllers Pro wieder anschließen.
40000001186_DE_03.docx
Empfänger
Halter
Zugentlastung
Kabelbinder
Seite 18 / 39 Datum: 11.02.2020
