Koppelung Handsender Wiederholt - Bär SmartControl 2.0 Betriebsanleitung

Betriebsanleitung
Bär SmartControl 2.0

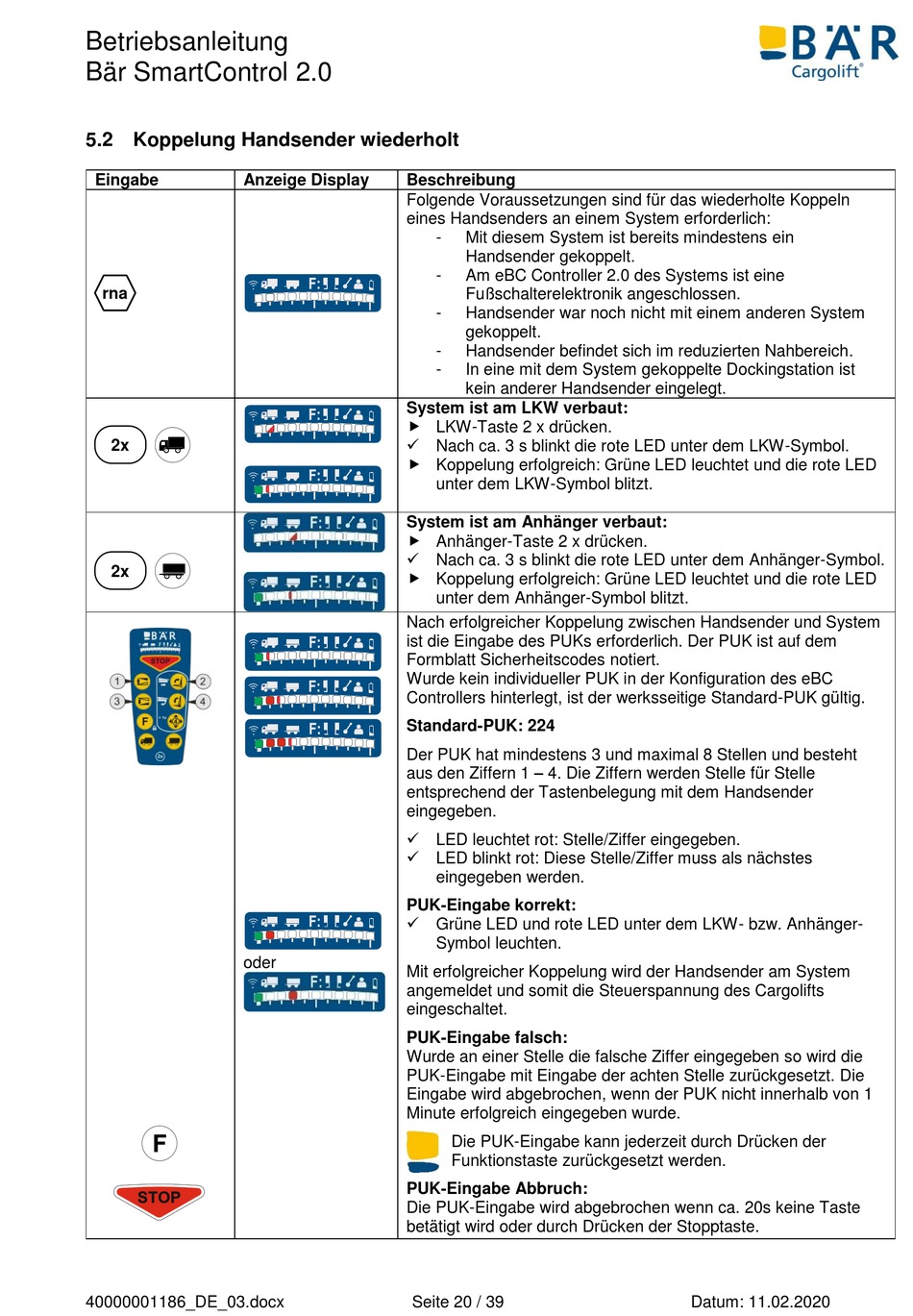

5.2 Koppelung Handsender wiederholt

Eingabe Anzeige Display
rna
2x
2x
oder
40000001186_DE_03.docx
Beschreibung
Folgende Voraussetzungen sind für das wiederholte Koppeln
eines Handsenders an einem System erforderlich:
- Mit diesem System ist bereits mindestens ein
Handsender gekoppelt.
- Am eBC Controller 2.0 des Systems ist eine
Fußschalterelektronik angeschlossen.
- Handsender war noch nicht mit einem anderen System
gekoppelt.
- Handsender befindet sich im reduzierten Nahbereich.
- In eine mit dem System gekoppelte Dockingstation ist
kein anderer Handsender eingelegt.
System ist am LKW verbaut:
 LKW-Taste 2 x drücken.
 Nach ca. 3 s blinkt die rote LED unter dem LKW-Symbol.
 Koppelung erfolgreich: Grüne LED leuchtet und die rote LED
unter dem LKW-Symbol blitzt.
System ist am Anhänger verbaut:
 Anhänger-Taste 2 x drücken.
 Nach ca. 3 s blinkt die rote LED unter dem Anhänger-Symbol.
 Koppelung erfolgreich: Grüne LED leuchtet und die rote LED
unter dem Anhänger-Symbol blitzt.
Nach erfolgreicher Koppelung zwischen Handsender und System
ist die Eingabe des PUKs erforderlich. Der PUK ist auf dem
Formblatt Sicherheitscodes notiert.
Wurde kein individueller PUK in der Konfiguration des eBC
Controllers hinterlegt, ist der werksseitige Standard-PUK gültig.
Standard-PUK: 224
Der PUK hat mindestens 3 und maximal 8 Stellen und besteht
aus den Ziffern 1 – 4. Die Ziffern werden Stelle für Stelle
entsprechend der Tastenbelegung mit dem Handsender
eingegeben.
 LED leuchtet rot: Stelle/Ziffer eingegeben.
 LED blinkt rot: Diese Stelle/Ziffer muss als nächstes
eingegeben werden.
PUK-Eingabe korrekt:
 Grüne LED und rote LED unter dem LKW- bzw. Anhänger-
Symbol leuchten.
Mit erfolgreicher Koppelung wird der Handsender am System
angemeldet und somit die Steuerspannung des Cargolifts
eingeschaltet.
PUK-Eingabe falsch:
Wurde an einer Stelle die falsche Ziffer eingegeben so wird die
PUK-Eingabe mit Eingabe der achten Stelle zurückgesetzt. Die
Eingabe wird abgebrochen, wenn der PUK nicht innerhalb von 1
Minute erfolgreich eingegeben wurde.
Die PUK-Eingabe kann jederzeit durch Drücken der
Funktionstaste zurückgesetzt werden.
PUK-Eingabe Abbruch:
Die PUK-Eingabe wird abgebrochen wenn ca. 20s keine Taste
betätigt wird oder durch Drücken der Stopptaste.
Seite 20 / 39 Datum: 11.02.2020
