Betriebsanleitung
Bär SmartControl 2.0
4.1.2
Montage an der Bär Control EVO / dem Steuerkasten

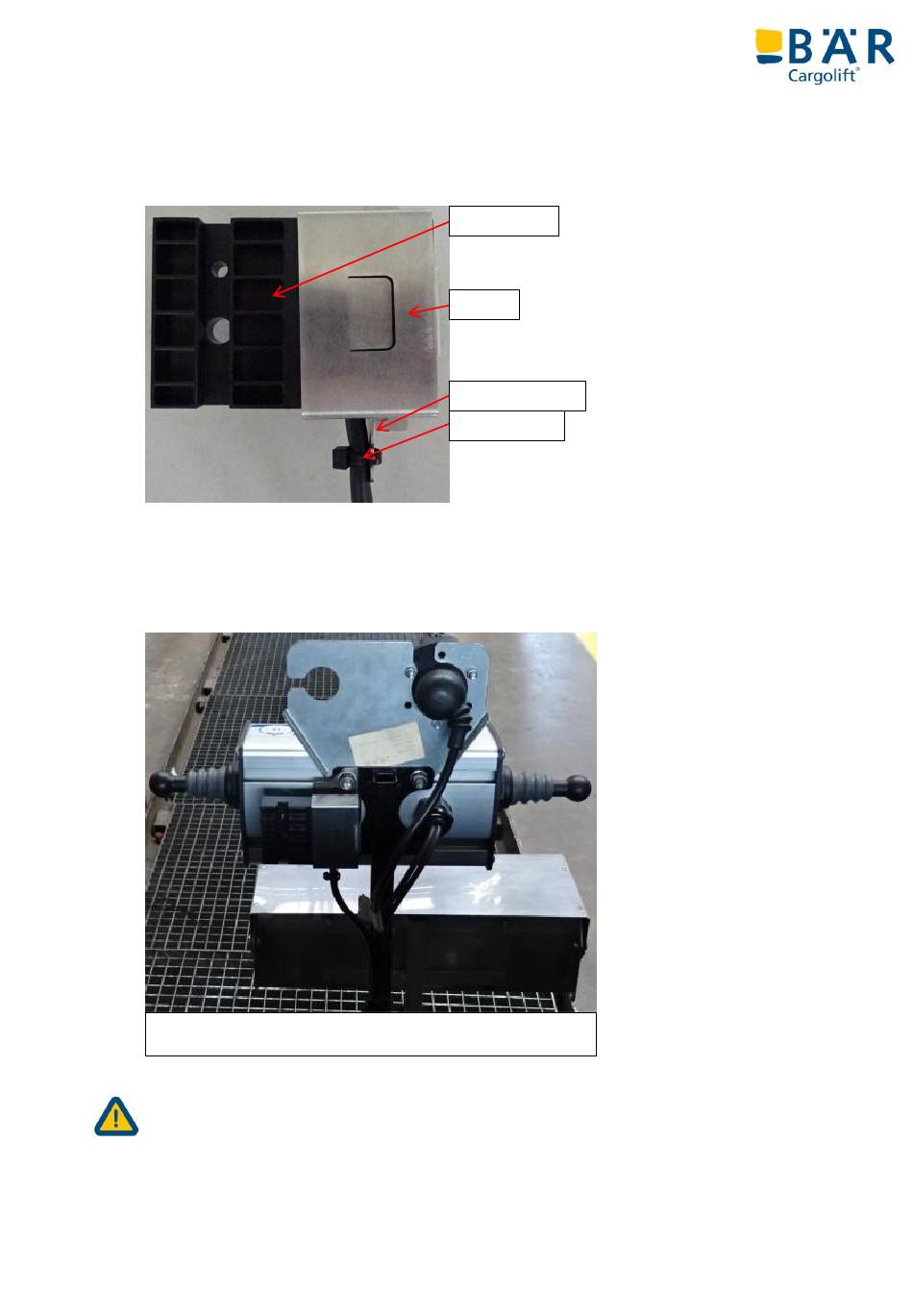

1. Empfänger in den Halter Mat.-Nr. 200008990 schieben bis das Kabel des Empfängers an der
Zugentlastung ist.
2. Kabel an der Zugentlastung mit einem Kabelbinder befestigen.
3. Bär Control EVO / Steuerkasten mit dem Empfängerhalter montieren.
4. Das Kabel vom Empfänger an der Bedieneinheit gebündelt mit dem Kabel der Bär Control EVO /
Steuerkasten zum eBC Controller Pro verlegen. Ist das Kabel des Empfängers zu kurz so muss dieses
mit dem Kabel Mat.-Nr. 200007663 verlängert werden. Die Verbindungsstelle der beiden Kabel muss
mit einem geeigneten Stück Schrumpfschlauch wasserdicht verschrumpft werden!
5. Kabel des Empfängers am Port CAN2 des eBC Controller Pro anschließen.
Bär Control EVO am Cargolift mit dem Halter des Empfängers sowie dem
Halter für Steckdose und Schlüsselschalter montiert.
Da der Empfänger in diesem Fall nicht vor Auslieferung am Cargolift montiert werden kann ist der
Empfänger für den Transport an einer geeigneten Stelle am Cargolift zu sicher!
40000001186_DE_03.docx
Empfänger
Halter
Zugentlastung
Kabelbinder
Seite 17 / 39
Datum: 11.02.2020
