Manuelles Koppeln Mit Dem Handsender - Anhänger - Bär SmartControl 2.0 Betriebsanleitung

Betriebsanleitung
Bär SmartControl 2.0

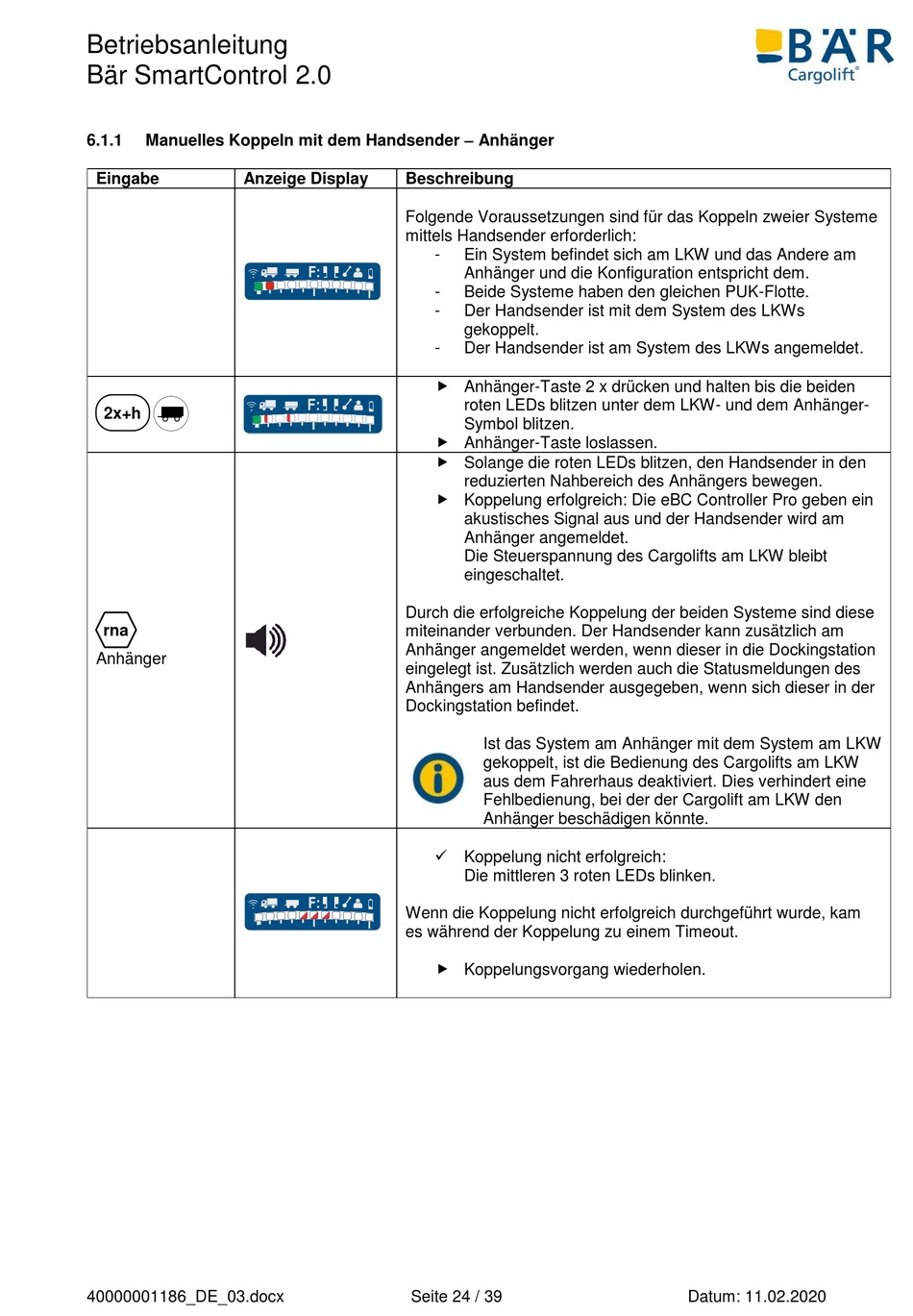

Manuelles Koppeln mit dem Handsender – Anhänger
6.1.1
Eingabe Anzeige Display
2x+h
rna
Anhänger
40000001186_DE_03.docx
Beschreibung
Folgende Voraussetzungen sind für das Koppeln zweier Systeme
mittels Handsender erforderlich:
- Ein System befindet sich am LKW und das Andere am
Anhänger und die Konfiguration entspricht dem.
- Beide Systeme haben den gleichen PUK-Flotte.
- Der Handsender ist mit dem System des LKWs
gekoppelt.
- Der Handsender ist am System des LKWs angemeldet.
 Anhänger-Taste 2 x drücken und halten bis die beiden
roten LEDs blitzen unter dem LKW- und dem Anhänger-
Symbol blitzen.
 Anhänger-Taste loslassen.
 Solange die roten LEDs blitzen, den Handsender in den
reduzierten Nahbereich des Anhängers bewegen.
 Koppelung erfolgreich: Die eBC Controller Pro geben ein
akustisches Signal aus und der Handsender wird am
Anhänger angemeldet.
Die Steuerspannung des Cargolifts am LKW bleibt
eingeschaltet.
Durch die erfolgreiche Koppelung der beiden Systeme sind diese
miteinander verbunden. Der Handsender kann zusätzlich am
Anhänger angemeldet werden, wenn dieser in die Dockingstation
eingelegt ist. Zusätzlich werden auch die Statusmeldungen des
Anhängers am Handsender ausgegeben, wenn sich dieser in der
Dockingstation befindet.
Ist das System am Anhänger mit dem System am LKW
gekoppelt, ist die Bedienung des Cargolifts am LKW
aus dem Fahrerhaus deaktiviert. Dies verhindert eine
Fehlbedienung, bei der der Cargolift am LKW den
Anhänger beschädigen könnte.
 Koppelung nicht erfolgreich:
Die mittleren 3 roten LEDs blinken.
Wenn die Koppelung nicht erfolgreich durchgeführt wurde, kam
es während der Koppelung zu einem Timeout.
 Koppelungsvorgang wiederholen.
Seite 24 / 39 Datum: 11.02.2020
