Betriebsanleitung
Bär SmartControl 2.0
3.6 Bär SmartControl 2.0 Dockingstation Mat.-Nr. 200005754
Für die sach- und fachgerechte Montage der Dockingstation sowie die Berücksichtigung und Einhaltung der
geltenden Gesetze und Normen bzw. der Aufbaurichtlinien ist der Montagebetrieb verantwortlich.
40000001186_DE_03.docx
Die Bär SmartControl 2.0 Dockingstation wird vom Aufbauhersteller bzw. dem
Endkunden im Fahrerhaus verbaut. Bei der Dockingstation handelt es sich um die
Ladestation des Bär SmartControl 2.0 Handsender Plus Akku. Zusätzlich verfügt
die Dockingstation über eine Verlierschutz-Funktion. Die Dockingstation ist über
Funk mit dem Empfänger verbunden. Dadurch können Handsender, die in die
Dockingstation eingelegt werden, mit dem jeweiligen Cargolift gekoppelt werden.
Diese Funktion nennt sich EasyPairing.
Verfügt das Fahrzeug über ein Rückfahrkamerasystem, kann dieses über die
Dockingstation in das Bär SmartControl 2.0 System eingebunden werden. Dies
ermöglicht die Realisierung einer Fahrerhaussteuerung mittels Handsender.
Hierzu müssen Steuersignale zwischen der Dockingstation und dem
Kamerasystem ausgetauscht werden. Dazu steht der Anschluss Control an der
Dockingstation zur Verfügung. Liegt hier das entsprechende Steuersignal nicht an,
wird die Bedienung am eingelegten Handsender nicht freigegeben.

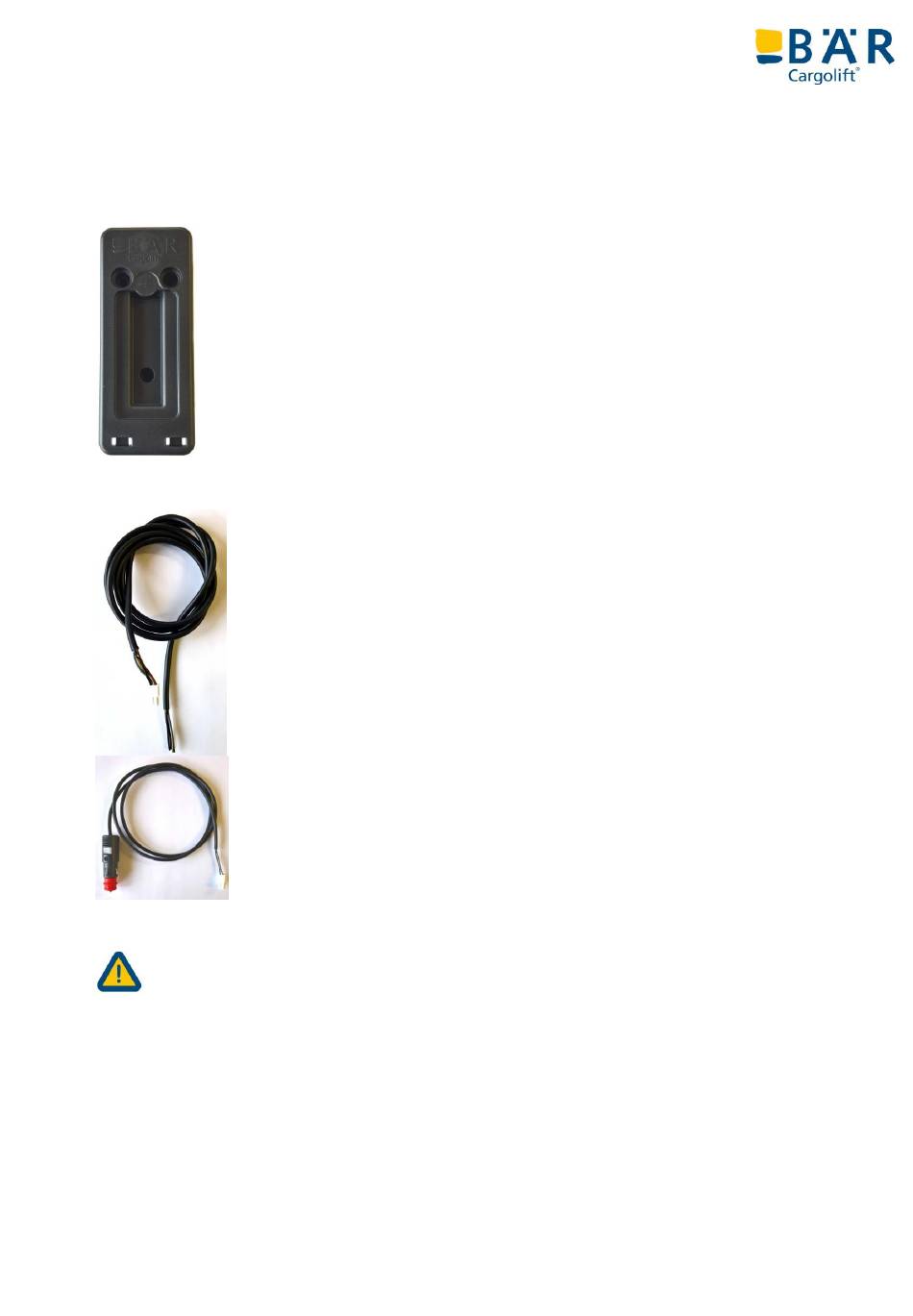

Damit die Dockingstation elektrisch in das Fahrerhaus integriert werden kann,
stehen folgende Leitungen zur Verfügung.
Mit der Leitung „Kabel 4 x 0,75 / Dockingstation direkt" Mat.-Nr. 200007666 wird
die Bär SmartControl 2.0 Dockingstation direkt in die Fahrzeugelektrik integriert.
Diese Leitung befindet sich mit der Dockingstation bei Auslieferung des Cargolifts
im Montagematerial.
Mit der Leitung „Kabel 2 x 0,75 / Dockingstation Kfz-Stecker" Mat.-Nr. 200007678
wird die Dockingstation am Zigarettenanzünder des Fahrzeuges angeschlossen.
Diese Leitung ist ausschließlich auf Nachfrage erhältlich und wird nicht mit dem
Cargolift mitgeliefert.
