an, um den reduzierenden Adapter am
Auslegersicherheitsventil zu befestigen (Bild 7).
12. Ziehen Sie die Befestigungen an.
13. Bauen Sie den Verteiler des manuellen Ventils
zusammen; verwenden Sie das manuelle Ventil, einen
O-Ring, einen Adapter (aus den lose mitgelieferten
Teilen), einen O-Ring und den vorher entfernten
Krümmerdeckel (Bild 7).
Hinweis: Sie benötigen einen O-Ring aus den lose
mitgelieferten Teilen.
Hinweis: Befestigen Sie den vorher entfernten
Krümmer so, dass die Krümmung nach oben zeigt.
14. Schieben Sie Scheiben und Schrauben auf die zwei
vorderen Löchern (von der Befestigungshalterung
entfernt) des vormontierten manuellen
Ventilverteilers, um sie zusammen zu halten (Bild 7).
15. Befestigen Sie das manuelle Ventil mit zwei der
benötigten Scheiben und Schrauben und setzen
Sie (aber nicht anziehen) eine Scheibe und eine
Sicherungsmutter auf das andere Ende jeder Stange
(Bild 7).
16. Bringen Sie die rechte Befestigungshalterung in die
richtige Stellung.
17. Stecken Sie die zwei Schrauben durch die rechte
Befestigungshalterung und das manuelle Ventil.
18. Ziehen Sie alle Sicherungsmuttern an den
Gewindestangen mit 272 bis 373 N-cm an.
19. Befestigen Sie die Schrauben der rechten
Befestigungshalterung an der Befestigungsschiene.
20. Wenn das T-Anschlussstück nicht am
Krümmerdeckel befestigt ist, montieren Sie
das T-Anschlussstück.
Hinweis: Positionieren Sie das T-Anschlussstück
so, dass der seitliche Anschluss zum Behälter zeigt.
A. Entfernen Sie das reduzierende Anschlussstück,
mit dem der rote Manometerschlauch am
Krümmeradapter befestigt ist.
B. Befestigen Sie das reduzierende Anschlussstück,
das Sie im letzten Schritt entfernt haben, am
oberen Anschluss des T-Anschlussstücks.
C. Befestigen Sie das rote Druckmanometer.
4

Einbauen des Schaltkastens

Für diesen Arbeitsschritt erforderliche
Teile:
1 Schaltkasten und Halterung
3 Schraube (1/4 x 5/8 Zoll)
3 Sicherungsmutter (1/4 Zoll)
Verfahren
1. Der Schaltkasten und die Halterung sind Teil der
losen Teile.

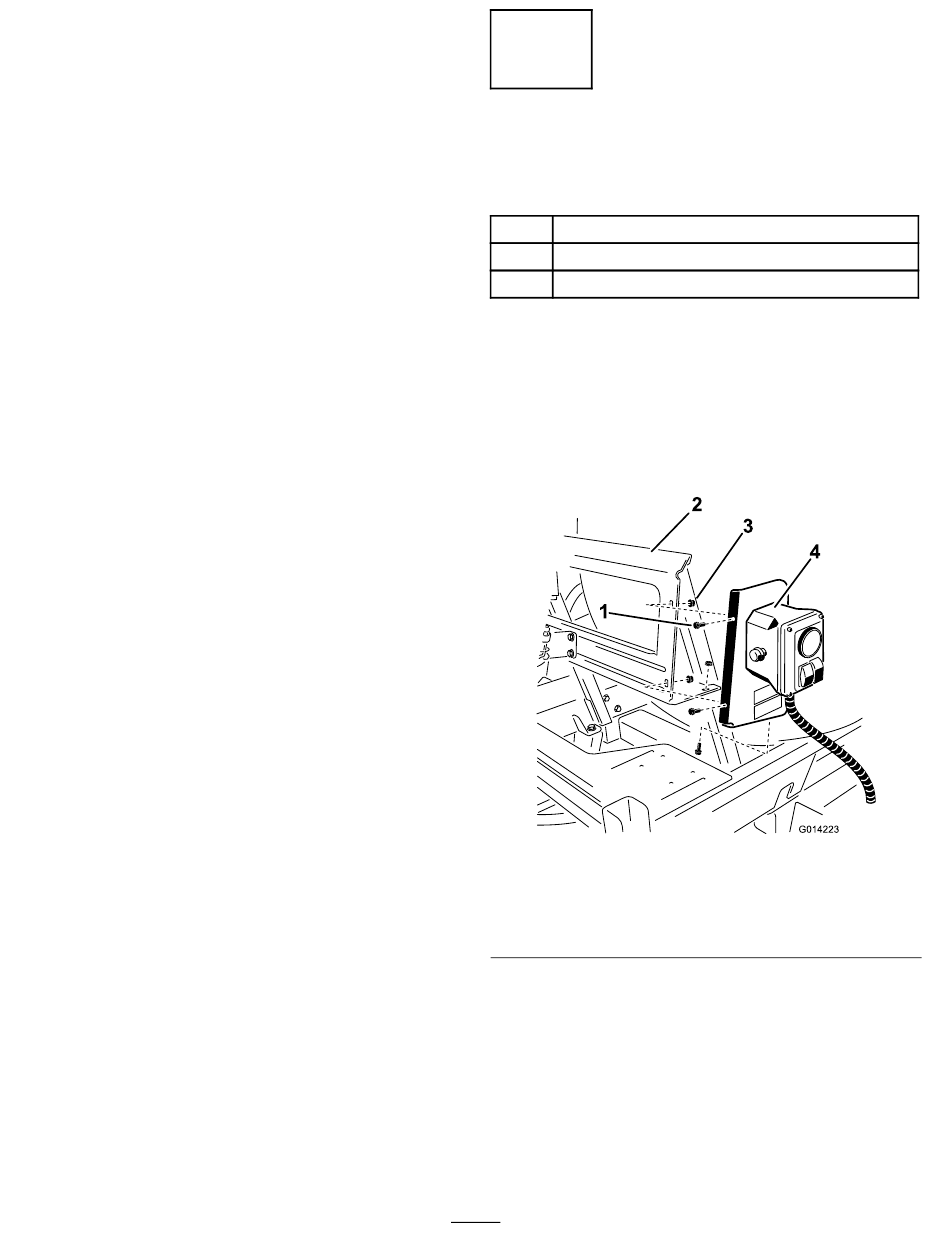

2. Befestigen Sie die Teile mit drei Schrauben ((1/4 x
5/8 Zoll) und drei Sicherungsmuttern ((1/4 Zoll)) an
der Befestigungshalterung, wie in Bild 8 dargestellt.
1
1. Schraube (3)
2. Befestigungshalterung
3. Befestigen Sie den roten Schlauch
(Druckmanometer), der aus der Rückseite
des Schaltkastens kommt, in der Öffnung im
T-Anschlussstück (Bild 9).
7
2
3
4
G014223
Bild 8
3. Sicherungsmutter (3
Stück)
4. Schaltkasten und
Halterung
