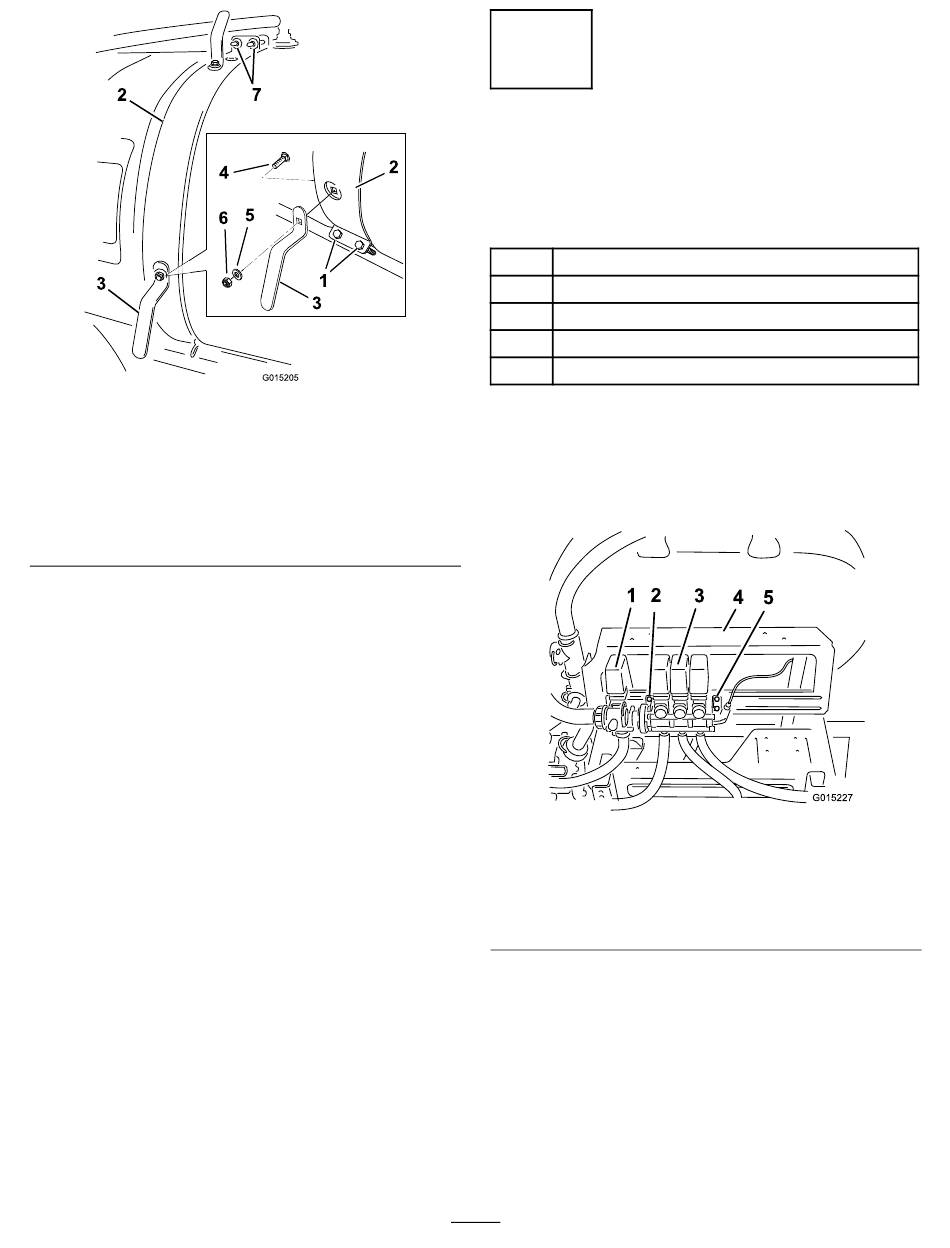

1. Behälterriemenbefestigungen (alter Stil)
2. Vorderer Behälterriemen
3. Schlauchhaken (2)
4. Schlossschraube (5/16 x 3/4 Zoll) (2)
5. Scheibe (3/8 Zoll)
6. Sicherungsmutter (5/16 Zoll)
7. Behälterriemenbefestigungen (neuer Stil)
2. Befestigen Sie den unteren Schlauchhaken mit einer
Schlossschraube ((5/16 x 3/4 Zoll)), einer Scheibe
((3/8 Zoll)) und einer Sicherungsmutter ((5/16
Zoll)), wie in Bild 3 dargestellt.
3. Befestigen Sie den oberen Schlauchhaken mit einer
Schlossschraube ((5/16 x 3/4 Zoll)), einer Scheibe
((3/8 Zoll)) und einer Sicherungsmutter ((5/16
Zoll)), wie in Bild 3 dargestellt.
Bild 3
3
Einsetzen des manuellen
Ventils
Für diesen Arbeitsschritt erforderliche
Teile:
1 Manuelles Ventil
4 Gewindestange
8 Sicherungsmutter
6 Scheibe
8 Klemmmutter
Verfahren
1. Lösen Sie die Schrauben (nicht abnehmen),
mit denen das Auslegerventil an der rechten
Befestigungshalterung befestigt ist (Bild 4).
1. Umwälzungsventil
2. Linke
Befestigungshalterung
3. Sicherheitsventil
2. Entfernen Sie die langen Schrauben und
Befestigungen, mit denen das Ventil befestigt ist
(Bild 5).
Hinweis: Werfen Sie die langen Schrauben weg;
bewahren Sie die Scheiben und Sicherungsmuttern
auf.
Hinweis: Das Ventil ist zu diesem Zeitpunkt nicht
mehr an der Maschine befestigt.
5
Bild 4
4. Rechte
Befestigungshalterung
5. Befestigungen (lösen -
nicht abnehmen)
