1. Sicherungsmutter
2. Scheibe
3. Ventil
4. O-Ring
5. Adapter
3. Binden Sie die zwei Auslegerventile mit zwei
Kabellbinden (aus den lose mitgelieferten Teilen)
zusammen und entfernen Sie die rechte Halterung.
Hinweis: Als Alternative zu diesem Schritt können
Sie auch die Auslegerschläuche von den Ventilen
abschließen und alle Teile zu einer Werkbank
transferieren.
4. Entfernen Sie den Krümmerdeckel und den Adapter
(Bild 5).
Hinweis: Bewahren Sie diese Teile für den Einbau
des manuellen Ventils auf.
5. Bewegen Sie die rechte Halterung vom vorhandenen
Ventil weg.
6. Stellen Sie sicher, dass der vorhandene O-Ring im
offenen Ende des Auslegerventilgehäuses sitzt.
7. Montieren Sie den Adapter, den Sie in Schritt 4
abgenommen haben.
8. Stecken Sie die Gewindestangen durch die Löcher in
den Ventilgehäusen der Auslegersicherheitsventile,
und stecken Sie die zwei Stangen, die der
Befestigungsschiene am nächsten sind, durch die
linke Befestigungshalterung (Bild 4 und Bild 6).
7
4 5 6
8
2
9
G013885

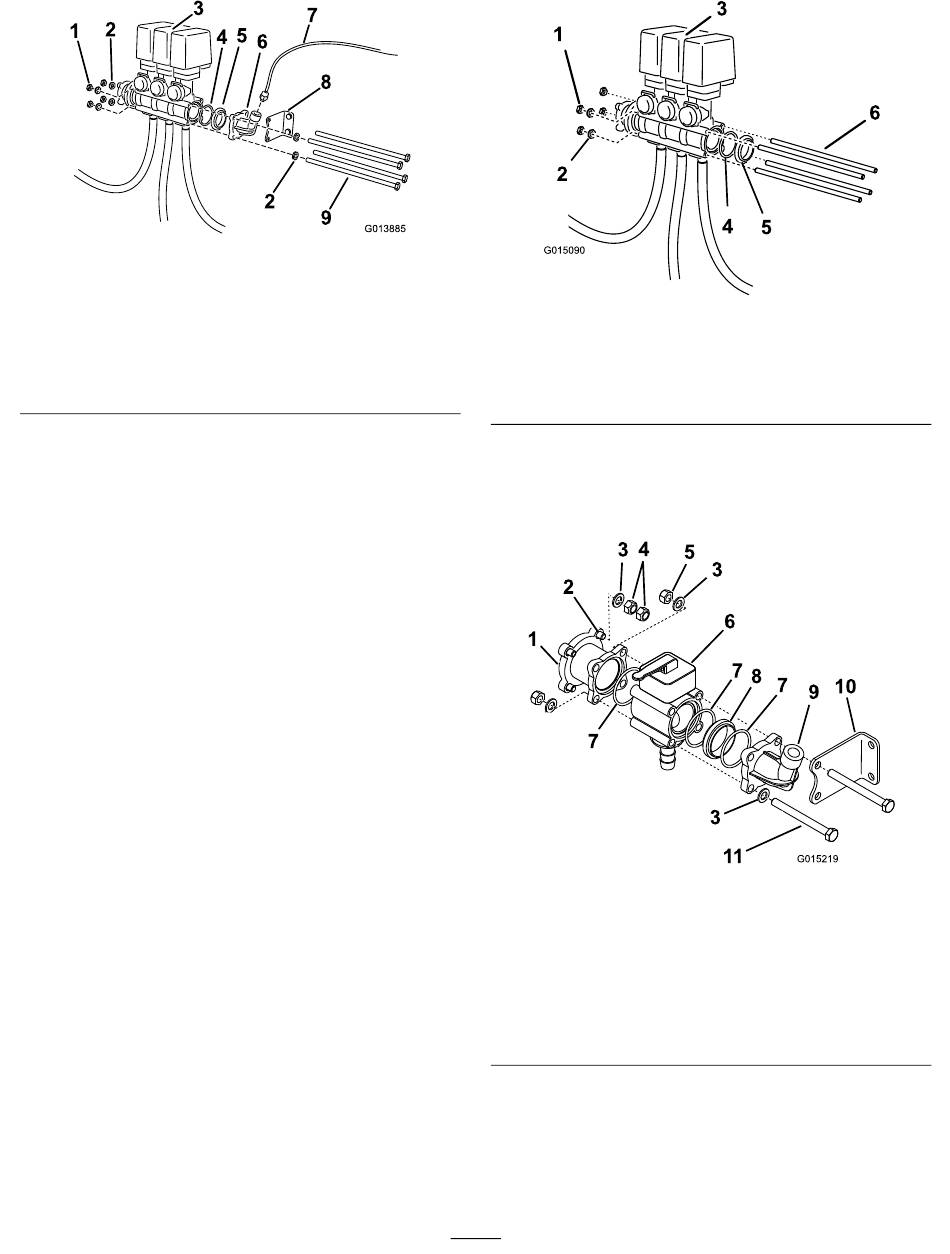

Bild 5
6. Krümmerdeckel
7. Roter Schlauch
8. Rechte
Befestigungshalterung
9. Lange Schrauben,
vorhanden
1. Sicherungsmutter (4
Stück)
2. Scheibe (2)
3. Ventil
9. Schieben Sie Scheiben auf die Stangen, die nicht
durch die linke Befestigungshalterung gesteckt sind,
und drehen Sie eine Sicherungsmutter auf das linke
Ende jeder Stange (Bild 7).
1. Reduzierender Adapter
2. Gewindestangenende
(Rest ist nicht abgebildet9
3. Scheibe
4. Klemmmuttern (8)
5. Sicherungsmutter
6. Manuelles Ventil
10. Setzen Sie den reduzierenden Adapter (aus den
lose mitgelieferten Teilen) auf die Gewindestangen
(Bild 7).
11. Bringen Sie eine Scheibe und zwei Klemmmuttern
am rechten Ende jeder der vier Gewindestangen
6
Bild 6
4. O-Ring
5. Adapter
6. Gewindestange (4)
Bild 7
7. O-Ring
8. Adapter
9. Krümmerdeckel
(vorhanden)
10. Befestigungshalterung
11. Schraube (4)
