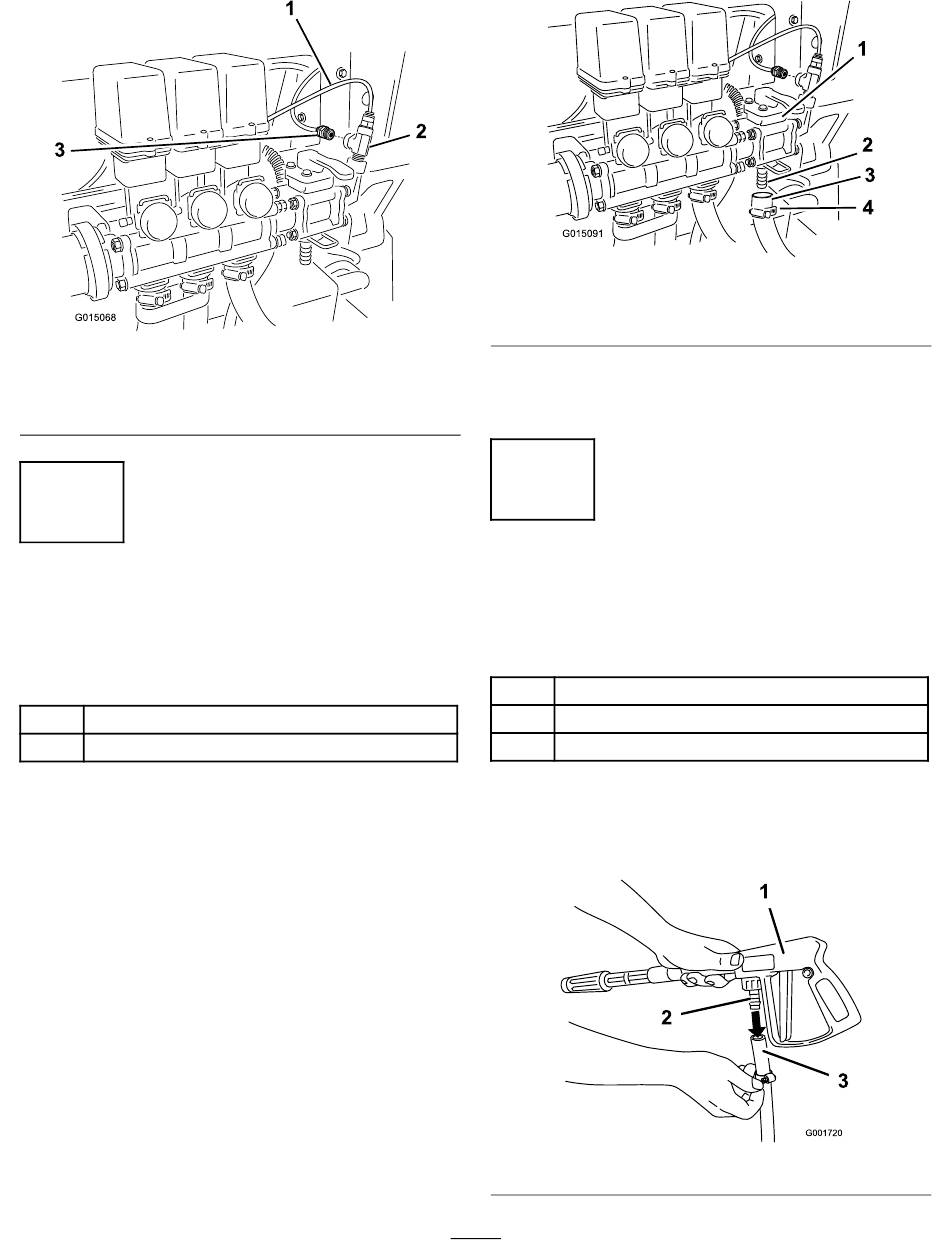

Toro Multi-Pro 5800 Installationsanweisungen Seite 8

1. Manometerschlauch von
Schaltkasten
2. T-Anschlussstück
5
Befestigen des
Zufuhrschlauchs
Für diesen Arbeitsschritt erforderliche
Teile:
1 Schlauch
2
Schlauchklemme
Verfahren
1. Schieben Sie eine Schlauchklemme über das offene
Ende des Schlauchs und befestigen Sie den Schlauch
über die freiliegende Zahnung im manuellen Ventil.
Bild 9
3. Armatur des
Reduzierstücks
1. Manuelles Ventil
2. Zahnung
2. Schieben Sie die Schlauchklemme über die Zahnung
und ziehen sie an, um den Schlauch am Ventil zu
befestigen.
6
Anschließen des
Sprühschlauches
Für diesen Arbeitsschritt erforderliche
Teile:
1 Langer Schlauch mit Armatur
1 Spritzpistole
1 Schlauchklemme, klein
Verfahren
1. Schließen Sie das freie Ende des langen Schlauches
an die Armatur an der Spritzpistole an (Bild 11).
8
Bild 10
3. Schlauch
4. Schlauchklemme
Bild 11
