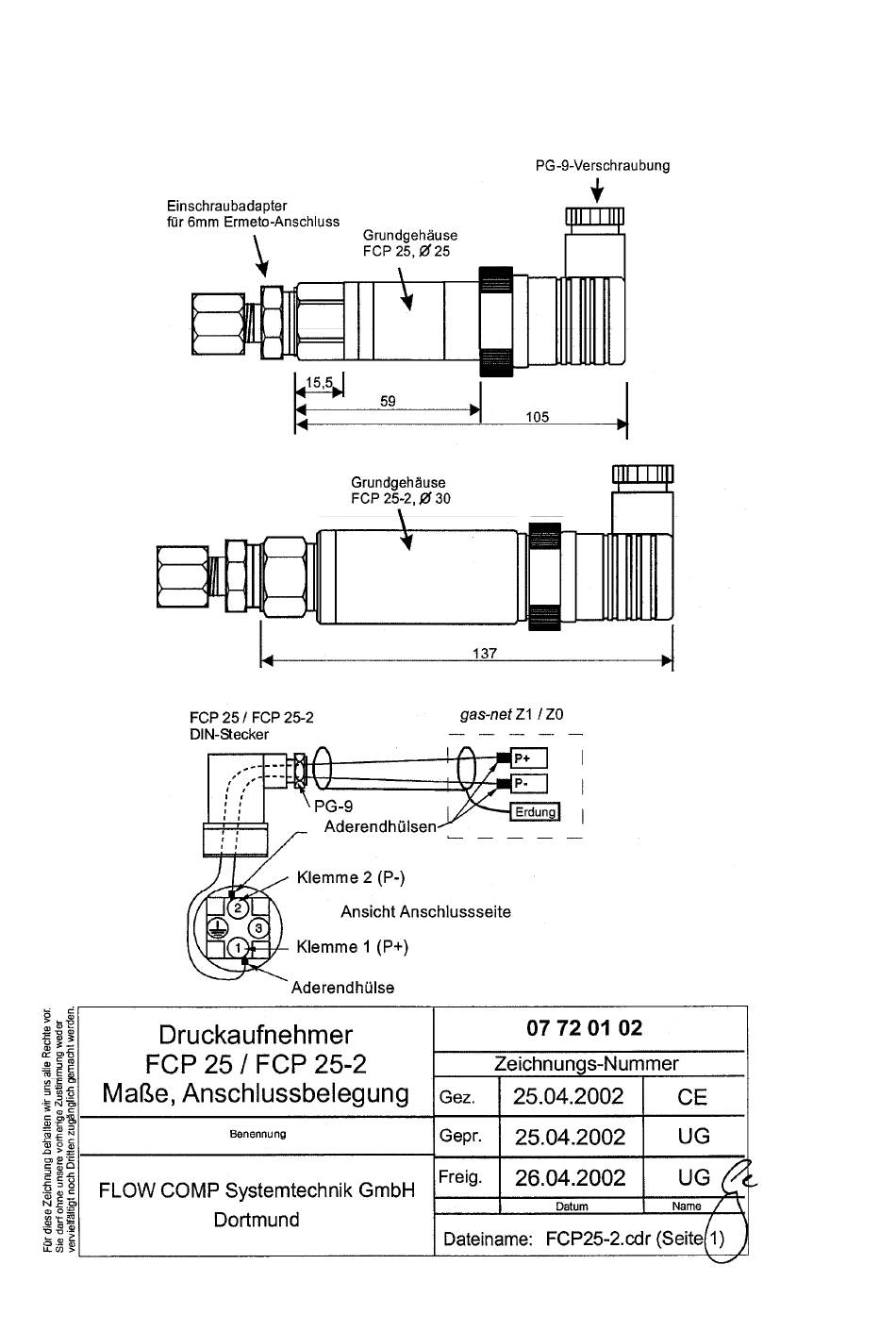

17 Druckaufnehmer FLOW COMP FCP 25 / FCP 25-2:

Maße, Anschlussbelegung
Einschraubadapter
für 6mm Ermeto-Anschluss
FCP 25 / FCP 25-2
DIN-Stecker
Druckaufnehmer
FCP 25 / FCP 25-2
Maße, Anschlussbelegung
FLOW COMP Systemtechnik GmbH
Seite 17-1
Grundgehäuse
FCP 25, O 25
15,5
Grundgehäuse
FCP 25-2, O 30
PG-9
Aderendhülsen
Klemme 2 (P-)
Ansicht Anschlussseite
Klemme 1 (P+)
Aderendhülse
Benennung
Dortmund
PG-9-Verschraubung
59
105
gas-net Z1 / Z0
P+
P-
Erdung
07 72 01 02
Zeichnungs-Nummer
25.04.2002
Gez.
Gepr. 25.04.2002
26.04.2002
Freig.
Dateiname: FCP25-2.cdr (Seite 1)
CE
UG
UG
Datum Name
gas-net Z0 und Z1
