CEStronics OMEGA FLEX Bedienungsanleitung Seite 24

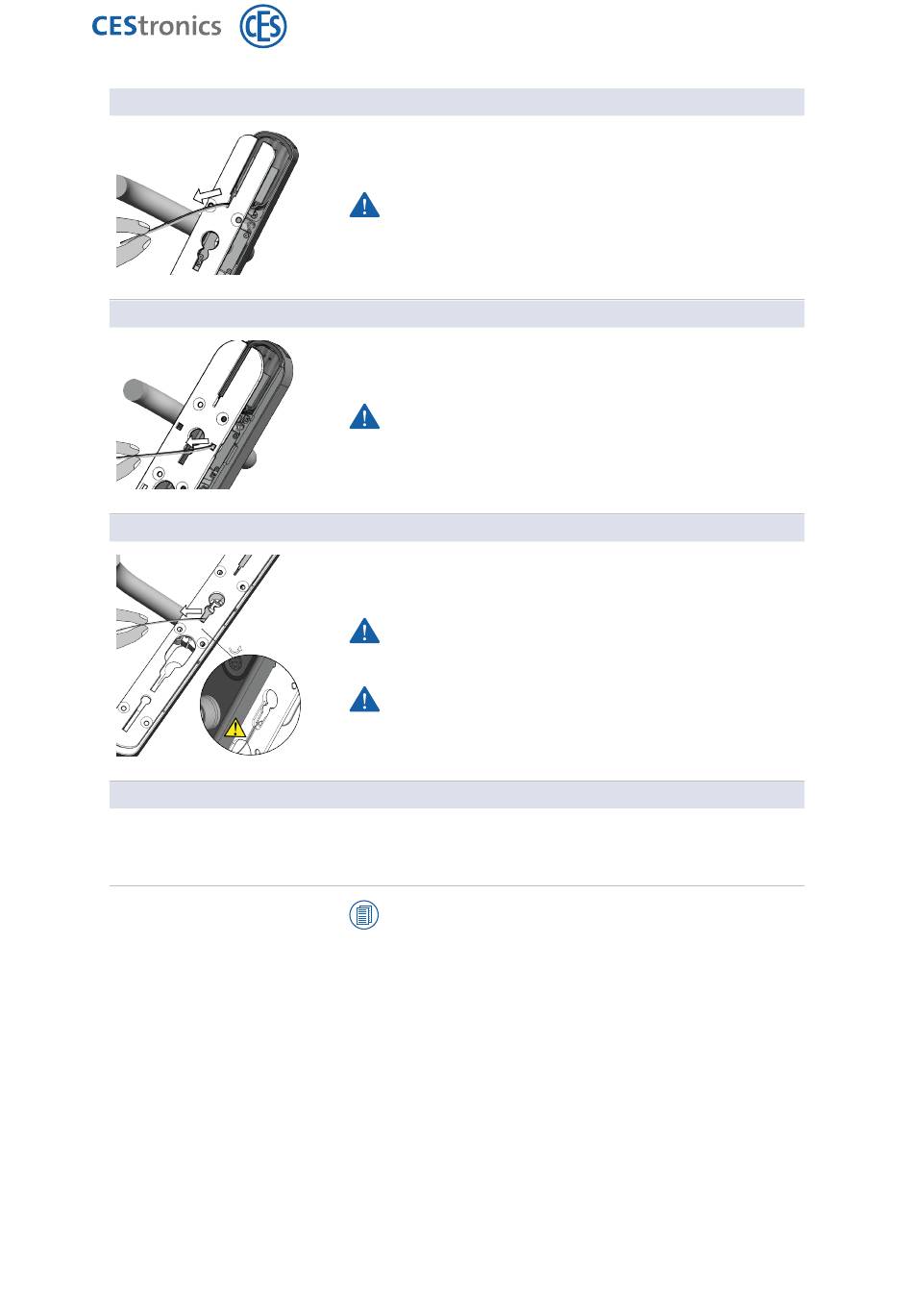

Kabelführung bei Langschild-Bohrungen
Kabelführung bei Rosetten-Bohrungen
Kabelführung bei Kurzschild-Bohrungen
Montage
Seite 24 von 29
5. Führen Sie die Leitungen durch das obere Langloch der
M .
ONTAGEPLATTE
Ziehen Sie die Leitungen dabei so weit heraus, dass sie nicht
unter der Montageplatte eingeklemmt werden.
5. Führen Sie die Leitungen durch das rechte Rosetten-Bohrloch in der
M .
ONTAGEPLATTE
Ziehen Sie die Leitungen dabei so weit heraus, dass sie nicht
unter der Montageplatte eingeklemmt werden.
5. Führen Sie die Leitungen durch die Aussparung im Loch für die
Kupplungsnuss in der M
Stellen Sie sicher, dass die Leitungen dabei in der Nut auf der
Rückseite der M
ONTAGEPLATTE
Ziehen Sie die Leitungen dabei so weit heraus, dass sie nicht
unter der Montageplatte eingeklemmt werden.
6. Montieren Sie den Beschlag. Die Montage unterscheidet sich danach,
an welcher Art von Bohrung das Langschild ILS angebracht ist.
Eine detaillierte Montageanleitung für die verschiedenen
Montagearten finden Sie in der
5 Pairing für Langschild ILS
.
ONTAGEPLATTE
liegen.
Anleitung für das Langschild
CEStronics Pairing-Tool
ILS.
