Visualisierung
5
Pos : 37 /Serie 852 (ETH ERNET-Zubehör)/Anwendungshi nweis e/a852105_e!/Vis ualisierung @ 32\mod_1537780080109_6.doc x @ 502007 @ @ 4
Zur Darstellung und Bedienung der einzelnen Signale dient die
Visualisierungsoberfläche. Die folgende Beschreibung dient der Erläuterung der
einzelnen Bereiche und Eingabemöglichkeiten auf der Visualisierungsoberfläche.

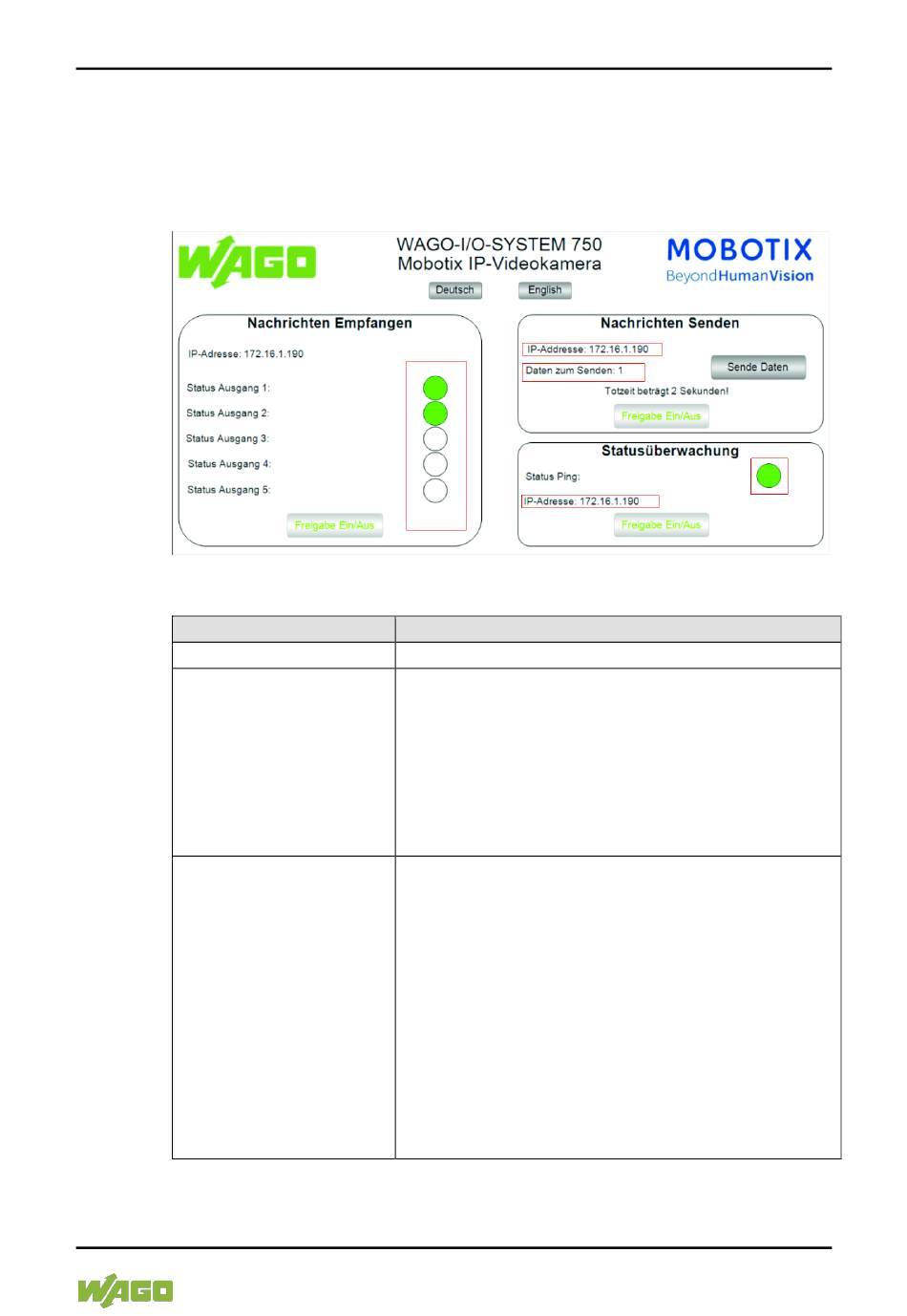

Abbildung 10: Visualisierungsoberfläche zur Darstellung und Bedienung
Tabelle 14: Visualisierungsoberfläche zur Darstellung und Bedienung
Funktion
[Deutsch] [Englisch]
Nachrichten Empfangen
Nachrichten Senden
Beschreibung
Diese Schaltflächen dienen der Sprachauswahl.
Dieser Bereich dient der Visualisierung der einzelnen
Status und der IP-Adresse des Senders. Ein aktiver
Ausgang wird mit einem grünen Punkt und ein
inaktiver Ausgang mit einem weißen Punkt
dargestellt.
[Freigabe Ein/Aus]: Über diese Schaltfläche wird der
Nachrichtenempfang freigegeben (Schaltfläche aktiv)
bzw. gesperrt (Schaltfläche nicht aktiv).
In diesem Bereich können Daten an einen Teilnehmer
gesendet werden, wenn der Teilnehmer im Vorfeld für
den Empfang der Daten konfiguriert wurde (siehe
Kapitel „Empfangen von Nachrichten (Mobotix)").
IP-Adresse: Die Adressierung des Empfängers
erfolgt über die Eingabe der IP-Adresse.
Daten zum Senden: Die zu sendenden Daten
werden in das Eingabefeld eingegeben.
[Sende Daten]: Diese Schaltfläche löst die
Übertragung des Telegramms aus.
[Freigabe Ein/Aus]: Über diese Schaltfläche erfolgt
die allgemeine Freigabe zum Senden (Schaltfläche
aktiv = freigegeben).
