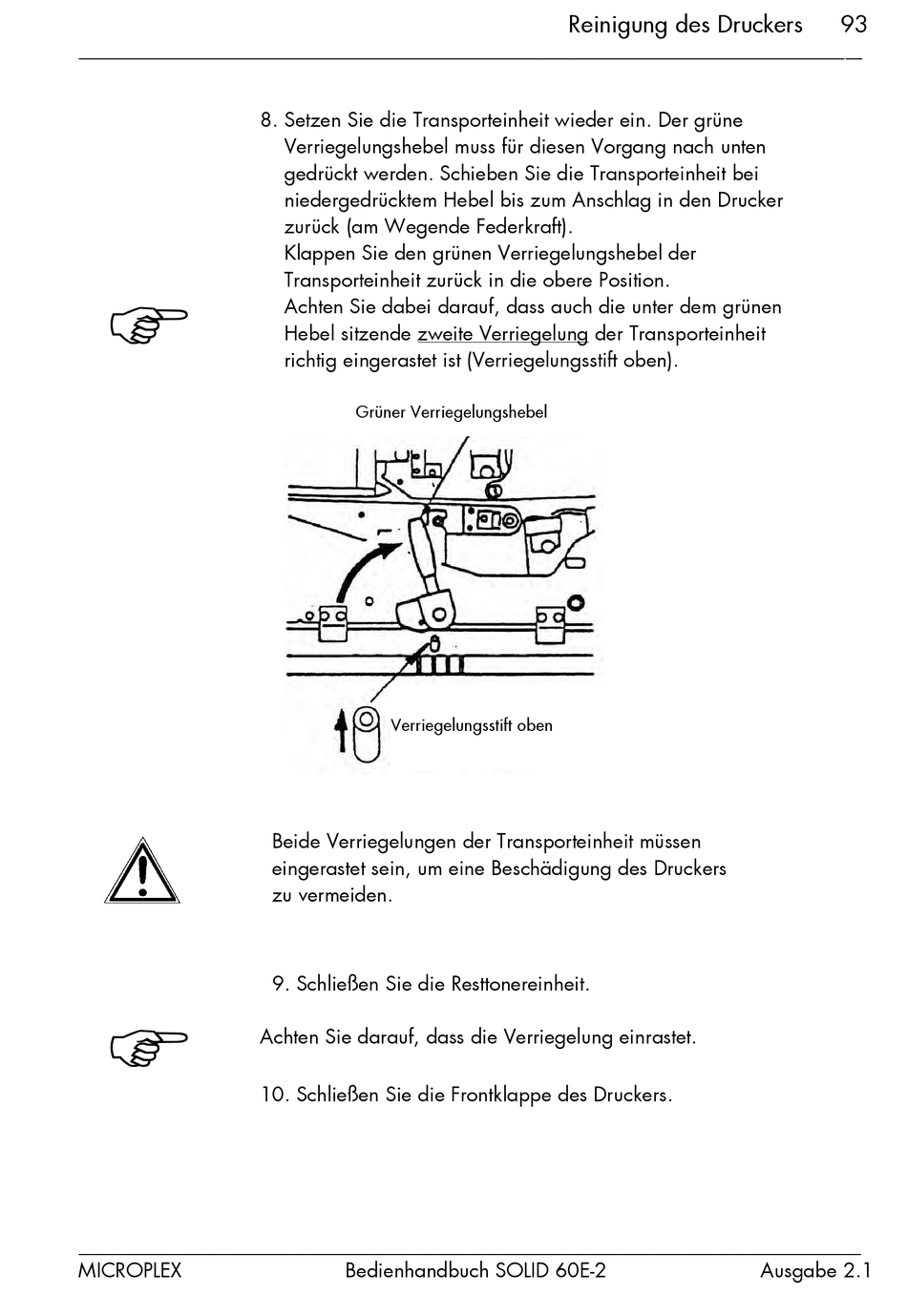

8. Setzen Sie die Transporteinheit wieder ein. Der grüne
Verriegelungshebel muss für diesen Vorgang nach unten
gedrückt werden. Schieben Sie die Transporteinheit bei
niedergedrücktem Hebel bis zum Anschlag in den Drucker
zurück (am Wegende Federkraft).
Klappen Sie den grünen Verriegelungshebel der
Transporteinheit zurück in die obere Position.
Achten Sie dabei darauf, dass auch die unter dem grünen
Hebel sitzende zweite Verriegelung der Transporteinheit
richtig eingerastet ist (Verriegelungsstift oben).
Grüner Verriegelungshebel
Verriegelungsstift oben
Beide Verriegelungen der Transporteinheit müssen
eingerastet sein, um eine Beschädigung des Druckers
zu vermeiden.
9. Schließen Sie die Resttonereinheit.
Achten Sie darauf, dass die Verriegelung einrastet.
10. Schließen Sie die Frontklappe des Druckers.
