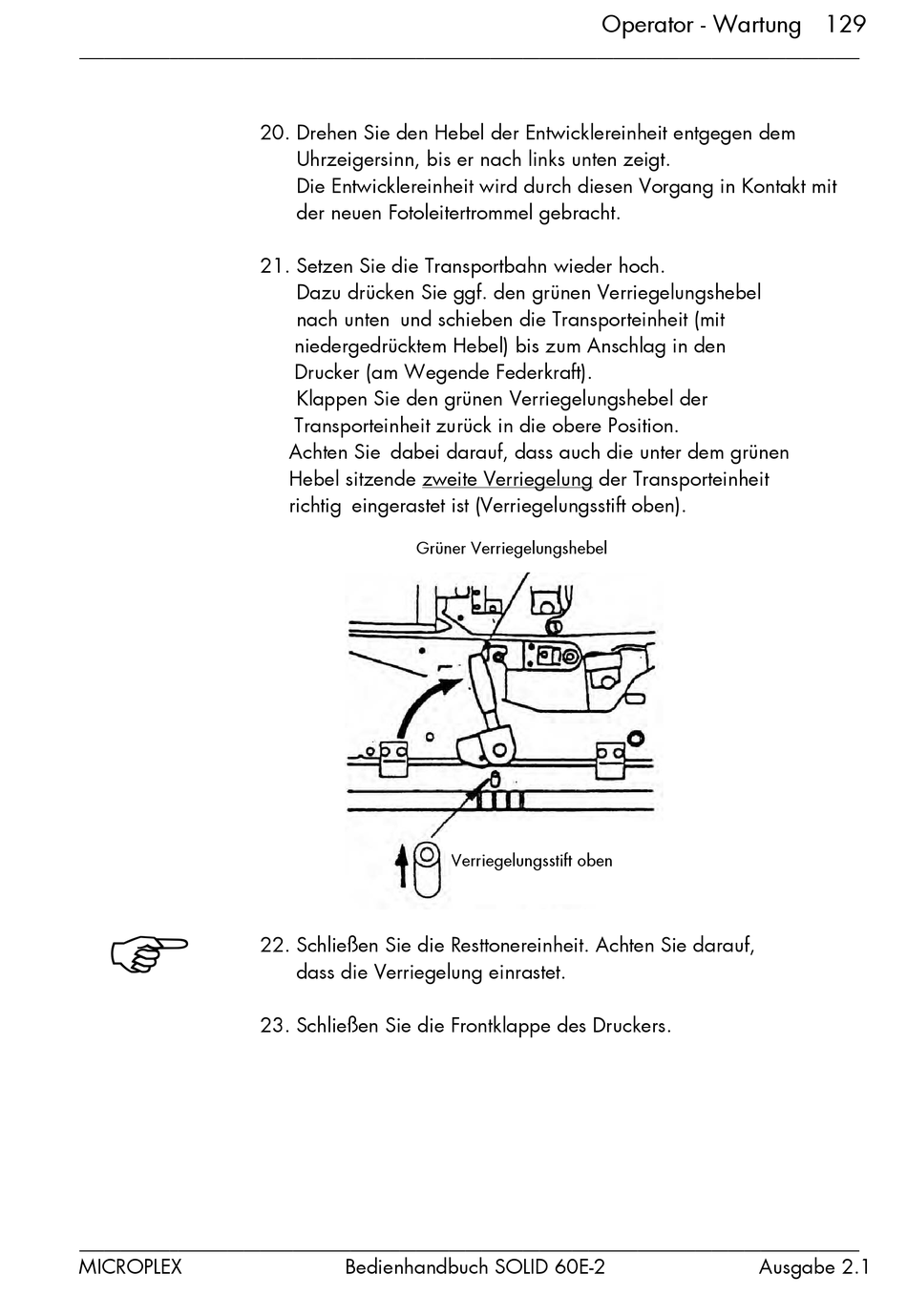

Microplex SOLID 60E-2 Bedienhandbuch Seite 129

_______________________________________________________________________________________________

_______________________________________________________________________________________________
MICROPLEX
20. Drehen Sie den Hebel der Entwicklereinheit entgegen dem
Uhrzeigersinn, bis er nach links unten zeigt.
Die Entwicklereinheit wird durch diesen Vorgang in Kontakt mit
der neuen Fotoleitertrommel gebracht.
21. Setzen Sie die Transportbahn wieder hoch.
Dazu drücken Sie ggf. den grünen Verriegelungshebel
nach unten und schieben die Transporteinheit (mit
niedergedrücktem Hebel) bis zum Anschlag in den
Drucker (am Wegende Federkraft).
Klappen Sie den grünen Verriegelungshebel der
Transporteinheit zurück in die obere Position.
Achten Sie dabei darauf, dass auch die unter dem grünen
Hebel sitzende zweite Verriegelung der Transporteinheit
richtig eingerastet ist (Verriegelungsstift oben).
Grüner Verriegelungshebel
22. Schließen Sie die Resttonereinheit. Achten Sie darauf,
dass die Verriegelung einrastet.
23. Schließen Sie die Frontklappe des Druckers.
Bedienhandbuch SOLID 60E-2
Operator - Wartung 129
Verriegelungsstift oben
