124 Operator - Wartung
_______________________________________________________________________________________________

_______________________________________________________________________________________________
MICROPLEX

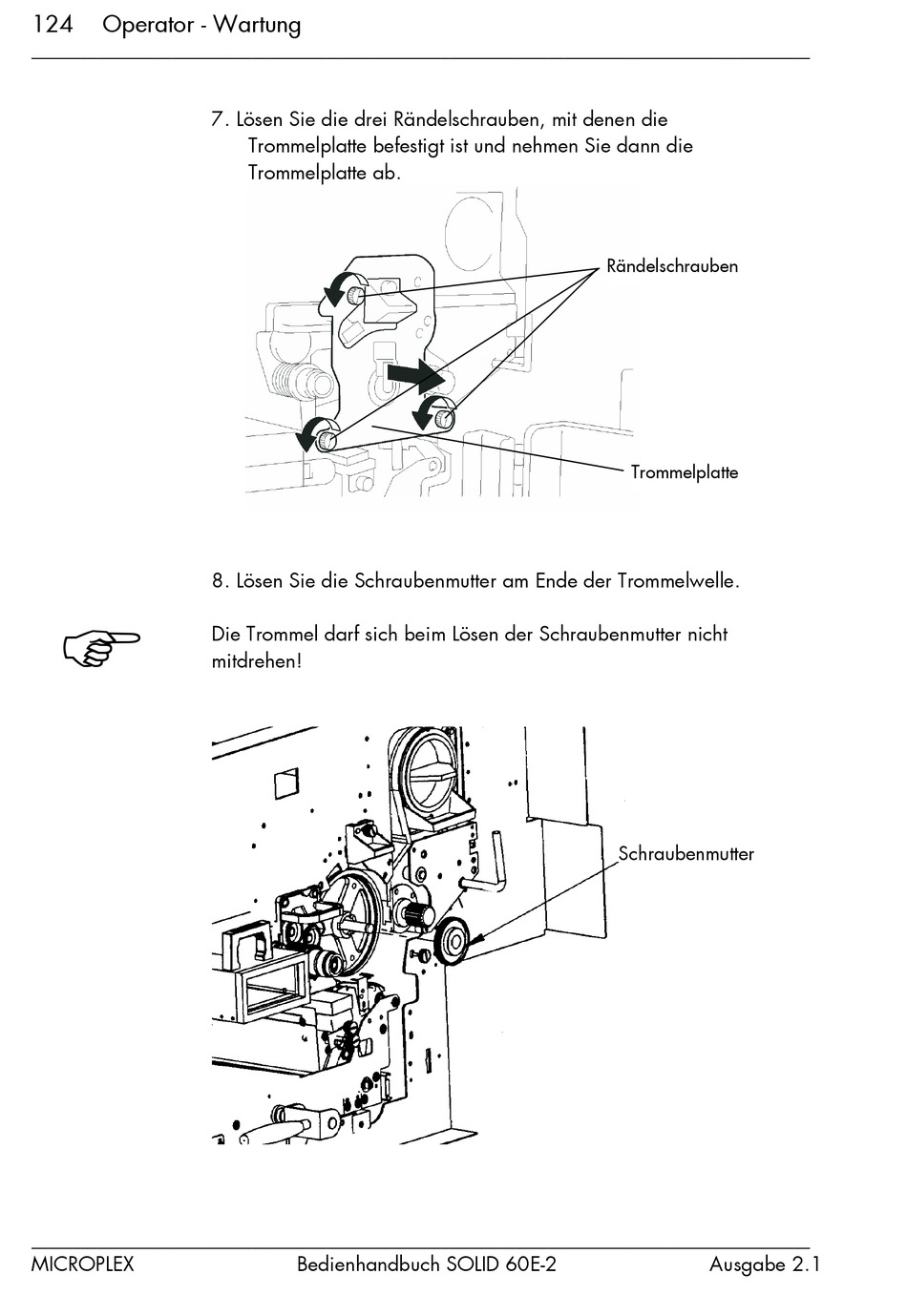

7. Lösen Sie die drei Rändelschrauben, mit denen die
Trommelplatte befestigt ist und nehmen Sie dann die
Trommelplatte ab.
8. Lösen Sie die Schraubenmutter am Ende der Trommelwelle.
Die Trommel darf sich beim Lösen der Schraubenmutter nicht
mitdrehen!
Bedienhandbuch SOLID 60E-2
Rändelschrauben
Trommelplatte
Schraubenmutter
Ausgabe 2.1
