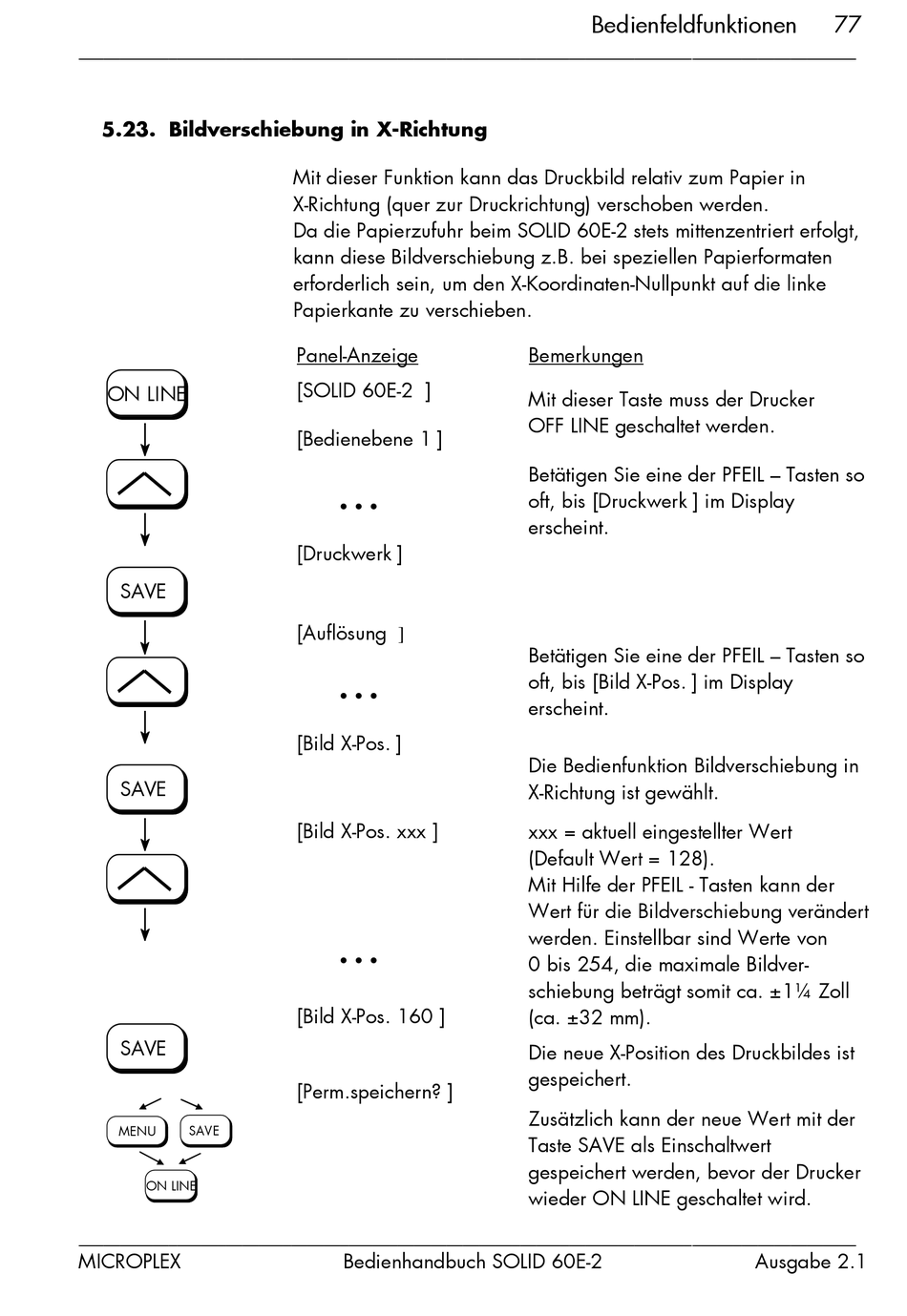

5.23. Bildverschiebung in X-Richtung

ON LINE
SAVE
SAVE
SAVE
MENU SAVE
ON LINE
_______________________________________________________________________________________________
MICROPLEX
Mit dieser Funktion kann das Druckbild relativ zum Papier in
X-Richtung (quer zur Druckrichtung) verschoben werden.
Da die Papierzufuhr beim SOLID 60E-2 stets mittenzentriert erfolgt,
kann diese Bildverschiebung z.B. bei speziellen Papierformaten
erforderlich sein, um den X-Koordinaten-Nullpunkt auf die linke
Papierkante zu verschieben.
Panel-Anzeige
[SOLID 60E-2 ]
[Bedienebene 1 ]
  
[Druckwerk ]
[Auflösung ]
  
[Bild X-Pos. ]
[Bild X-Pos. xxx ]
  
[Bild X-Pos. 160 ]
[Perm.speichern? ]
Bedienhandbuch SOLID 60E-2
Bedienfeldfunktionen
Bemerkungen
Mit dieser Taste muss der Drucker
OFF LINE geschaltet werden.
Betätigen Sie eine der PFEIL – Tasten so
oft, bis [Druckwerk ] im Display
erscheint.
Betätigen Sie eine der PFEIL – Tasten so
oft, bis [Bild X-Pos. ] im Display
erscheint.
Die Bedienfunktion Bildverschiebung in
X-Richtung ist gewählt.
xxx = aktuell eingestellter Wert
(Default Wert = 128).
Mit Hilfe der PFEIL - Tasten kann der
Wert für die Bildverschiebung verändert
werden. Einstellbar sind Werte von
0 bis 254, die maximale Bildver-
schiebung beträgt somit ca. ±1¼ Zoll
(ca. ±32 mm).
Die neue X-Position des Druckbildes ist
gespeichert.
Zusätzlich kann der neue Wert mit der
Taste SAVE als Einschaltwert
gespeichert werden, bevor der Drucker
wieder ON LINE geschaltet wird.
77
Ausgabe 2.1
