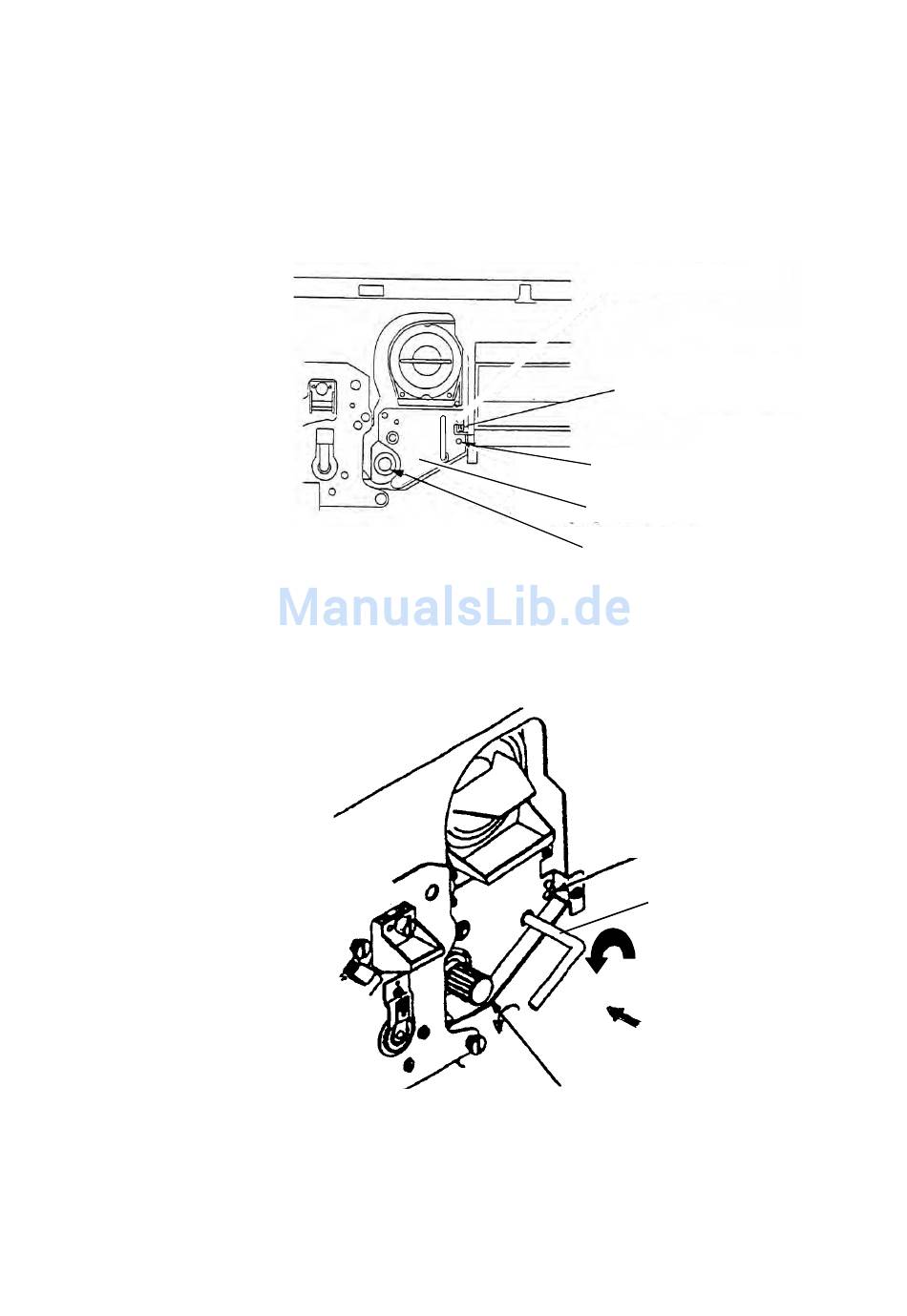

13. Drehen Sie den Walzendrehknopf (F) schrittweise gegen
den Uhrzeigersinn, bis sich die Einheit in die
Originalposition schieben lässt. In der Originalposition muss
der Führungskegel des Positionierungsstiftes vollständig
durch das Frontblech der Entwicklereinheit hindurchragen.
14. Drehen Sie den Hebel der Entwicklereinheit gegen den
Uhrzeigersinn bis zum Anschlag, um die Position zu
fixieren.
Bedienhandbuch SOLID 60E-2
Operator - Wartung 115
Führungsschiene
Positionierungsstift
Frontblech der Entwicklereinheit
Walzendrehknopf
Positionierungsstift
Hebel
Walzendrehknopf (F)
