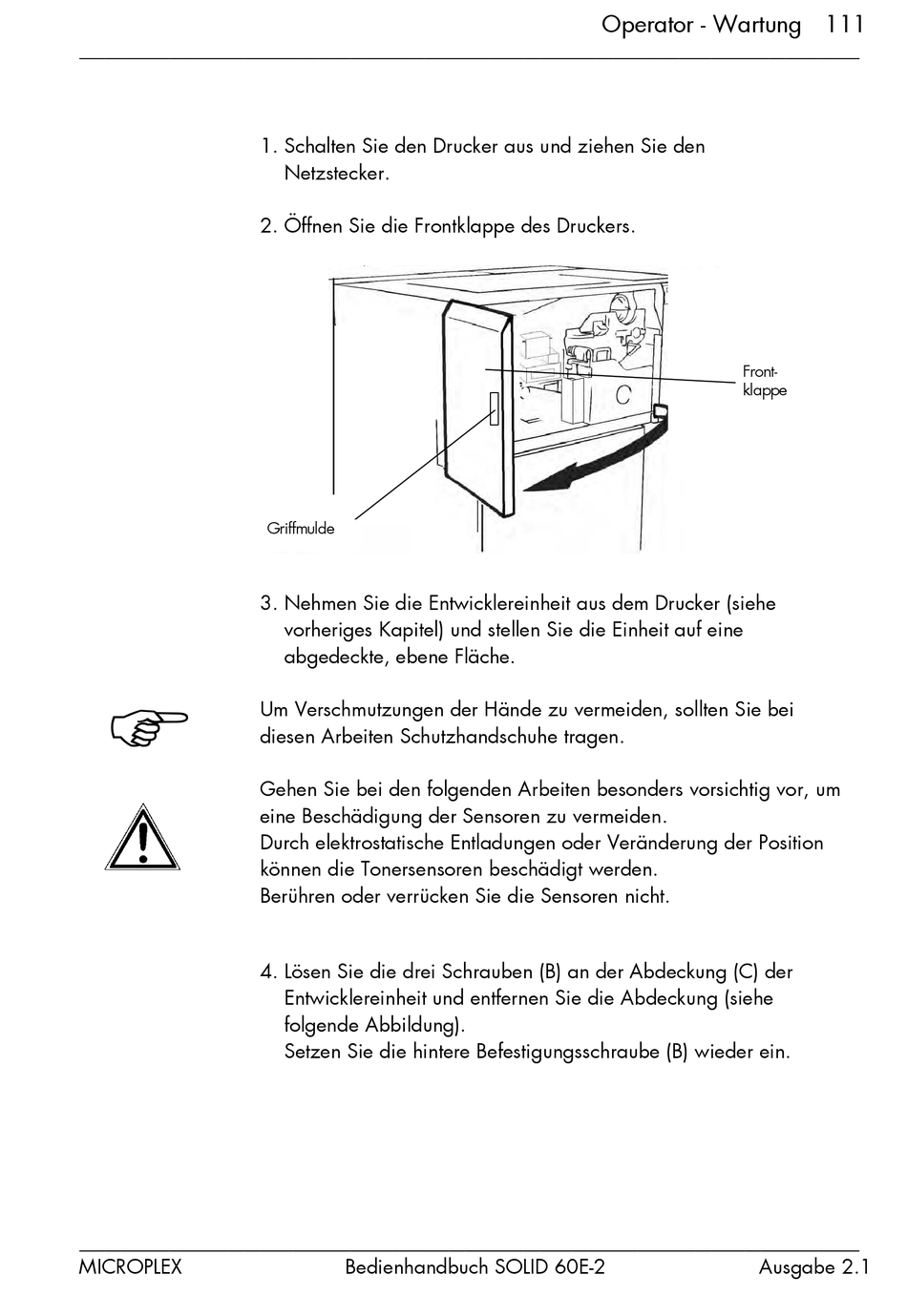

Microplex SOLID 60E-2 Bedienhandbuch Seite 111

_______________________________________________________________________________________________

_______________________________________________________________________________________________
MICROPLEX
1. Schalten Sie den Drucker aus und ziehen Sie den
Netzstecker.
2. Öffnen Sie die Frontklappe des Druckers.
Griffmulde
3. Nehmen Sie die Entwicklereinheit aus dem Drucker (siehe
vorheriges Kapitel) und stellen Sie die Einheit auf eine
abgedeckte, ebene Fläche.
Um Verschmutzungen der Hände zu vermeiden, sollten Sie bei
diesen Arbeiten Schutzhandschuhe tragen.
Gehen Sie bei den folgenden Arbeiten besonders vorsichtig vor, um
eine Beschädigung der Sensoren zu vermeiden.
Durch elektrostatische Entladungen oder Veränderung der Position
können die Tonersensoren beschädigt werden.
Berühren oder verrücken Sie die Sensoren nicht.
4. Lösen Sie die drei Schrauben (B) an der Abdeckung (C) der
Entwicklereinheit und entfernen Sie die Abdeckung (siehe
folgende Abbildung).
Setzen Sie die hintere Befestigungsschraube (B) wieder ein.
