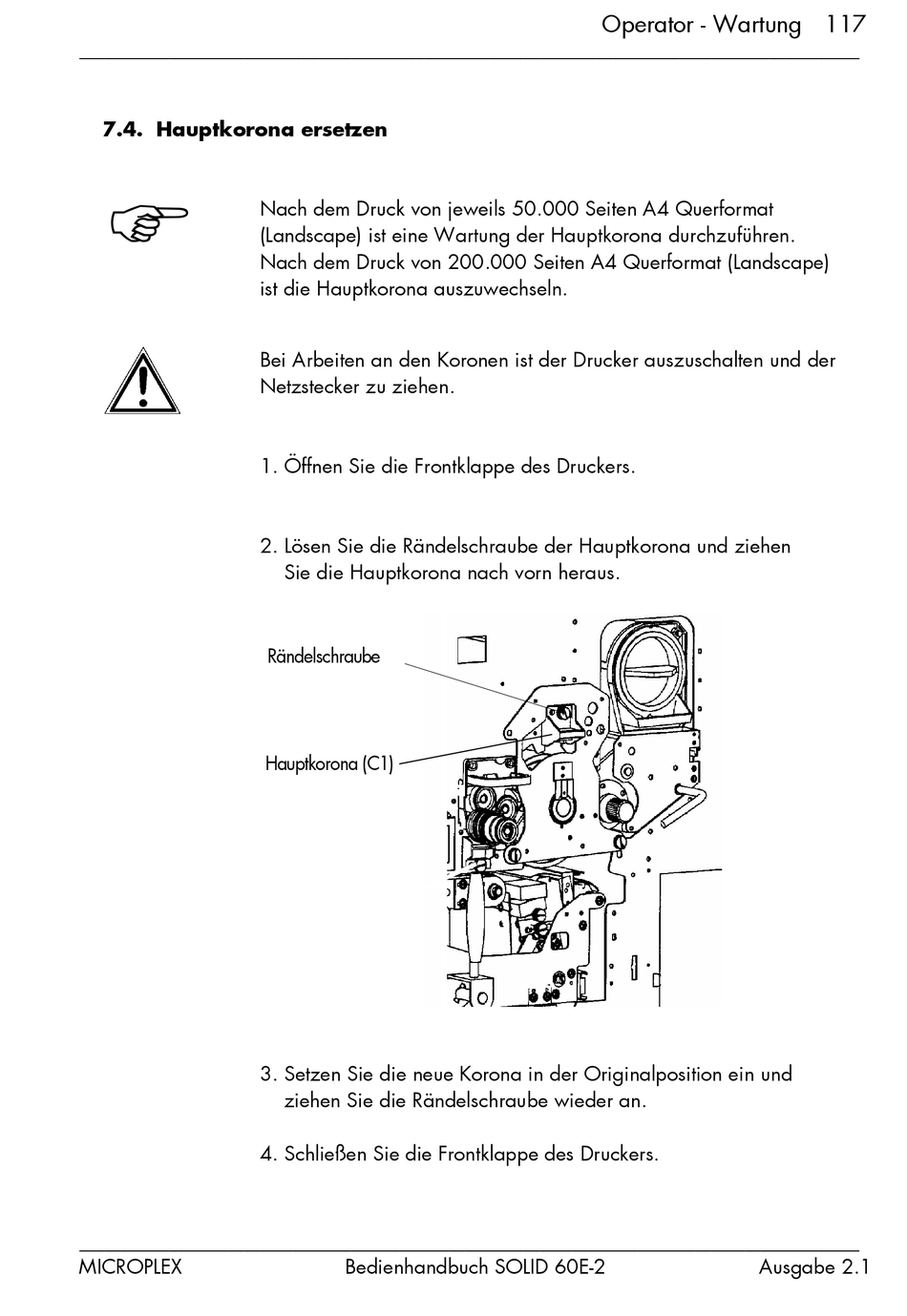

7.4. Hauptkorona ersetzen


_______________________________________________________________________________________________
MICROPLEX
Nach dem Druck von jeweils 50.000 Seiten A4 Querformat
(Landscape) ist eine Wartung der Hauptkorona durchzuführen.
Nach dem Druck von 200.000 Seiten A4 Querformat (Landscape)
ist die Hauptkorona auszuwechseln.
Bei Arbeiten an den Koronen ist der Drucker auszuschalten und der
Netzstecker zu ziehen.
1. Öffnen Sie die Frontklappe des Druckers.
2. Lösen Sie die Rändelschraube der Hauptkorona und ziehen
Sie die Hauptkorona nach vorn heraus.
Rändelschraube
Hauptkorona (C1)
3. Setzen Sie die neue Korona in der Originalposition ein und
ziehen Sie die Rändelschraube wieder an.
4. Schließen Sie die Frontklappe des Druckers.
