Über den Menüpunkt „Messreihe kopieren" erstellen Sie eine neue, leere Messreihe unter einem
neuen Namen. Dabei wird die Konfiguration des Charts von der aktuellen Messreihe übernom-
men. Diese Funktion ist sehr hilfreich, wenn Sie mehrere Messreihen mit gleichen Konfigurations-
parametern aufnehmen möchten.
9. CellaCast Funktion
Mit der CellaCast Funktion steht Ihnen eine weitere Möglichkeit zur Aufzeichnung, Analyse und
Protokollierung der Messreihen des Pyrometers zur Auswahl. Diese Variante setzt voraus, dass
das angeschlossene Pyrometer über die ATD (Automatic Temperature Detection) Funktion verfügt
und dass der Extremwertspeicher des Pyrometers auf die ATD-Funktion eingestellt ist (Details
sind der Anleitung des Pyrometers zu entnehmen). Die ATD-Funktion ermittelt automatisch die
Temperatur von diskontinuierlichen Prozessen und überträgt am Ende der Messzeit einen Tempe-
raturwert über die Schnittstelle zur Software. Durch die über den Parametersatz eingestellten
Grenzwerte erfolgt eine Bewertung der Messwerte in gut bzw. schlecht.
9.1 Konfiguration CellaCast
Bevor Messungen mit der CellaCast Funktion aufgezeichnet werden können, müssen Sie in der
Liste „Pyrometerauswahl" bestimmen, welches der angeschlossenen Pyrometer dafür verwendet
werden soll. Hierfür wählen Sie das Gerät an und drücken den Button „Hinzufügen". Das Pyro-
meter erscheint in der Tabelle.
Wollen Sie ein Pyrometer aus der Tabelle entfernen, markieren Sie es und drücken den Button
„Entfernen". Das Pyrometer erscheint wieder in der Liste Pyrometerauswahl.
Es können auch mehrere Pyrometer für die Aufzeichnung ausgewählt werden, um so die Mess-
reihen der selektierten Geräte in einem Chart parallel aufzuzeichnen. Voraussetzung ist jedoch,
dass es sich um Gerätetypen der gleichen Baureihe handelt.

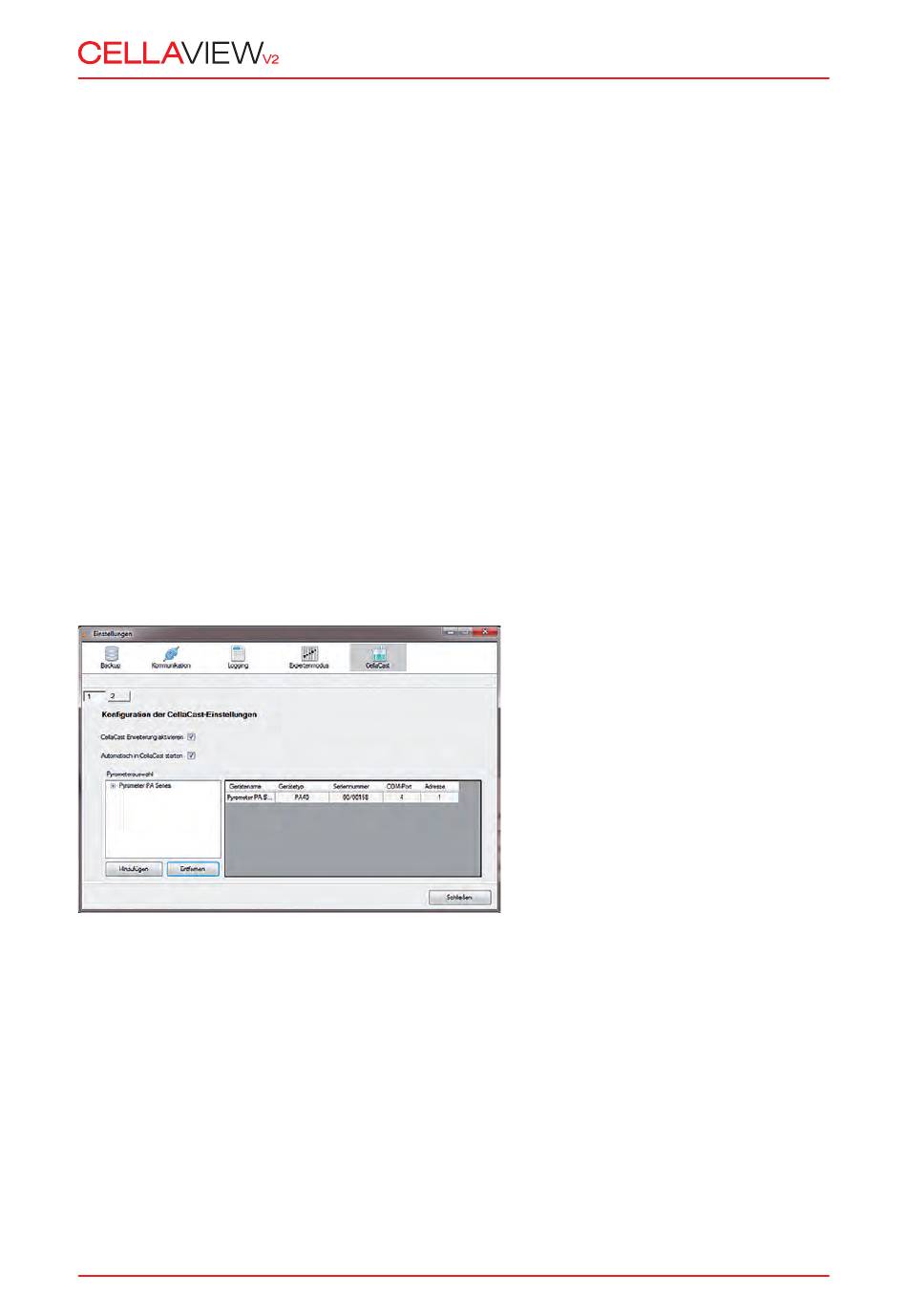

Die Aktivierung bzw. Konfiguration
erfolgt in den Dialog-Einstellungen
unter dem Punkt „CellaCast".
Um die Funktion nutzen zu können, müs-
sen Sie zuerst den Punkt „CellaCast
Erweiterung aktivieren" wählen.
Aktivieren Sie zusätzlich den Punkt
„Automatisch in CellaCast starten",
wird die CellaCast Erweiterung beim
Programmstart von CellaView auto-
matisch gestartet.
