Pagina 54

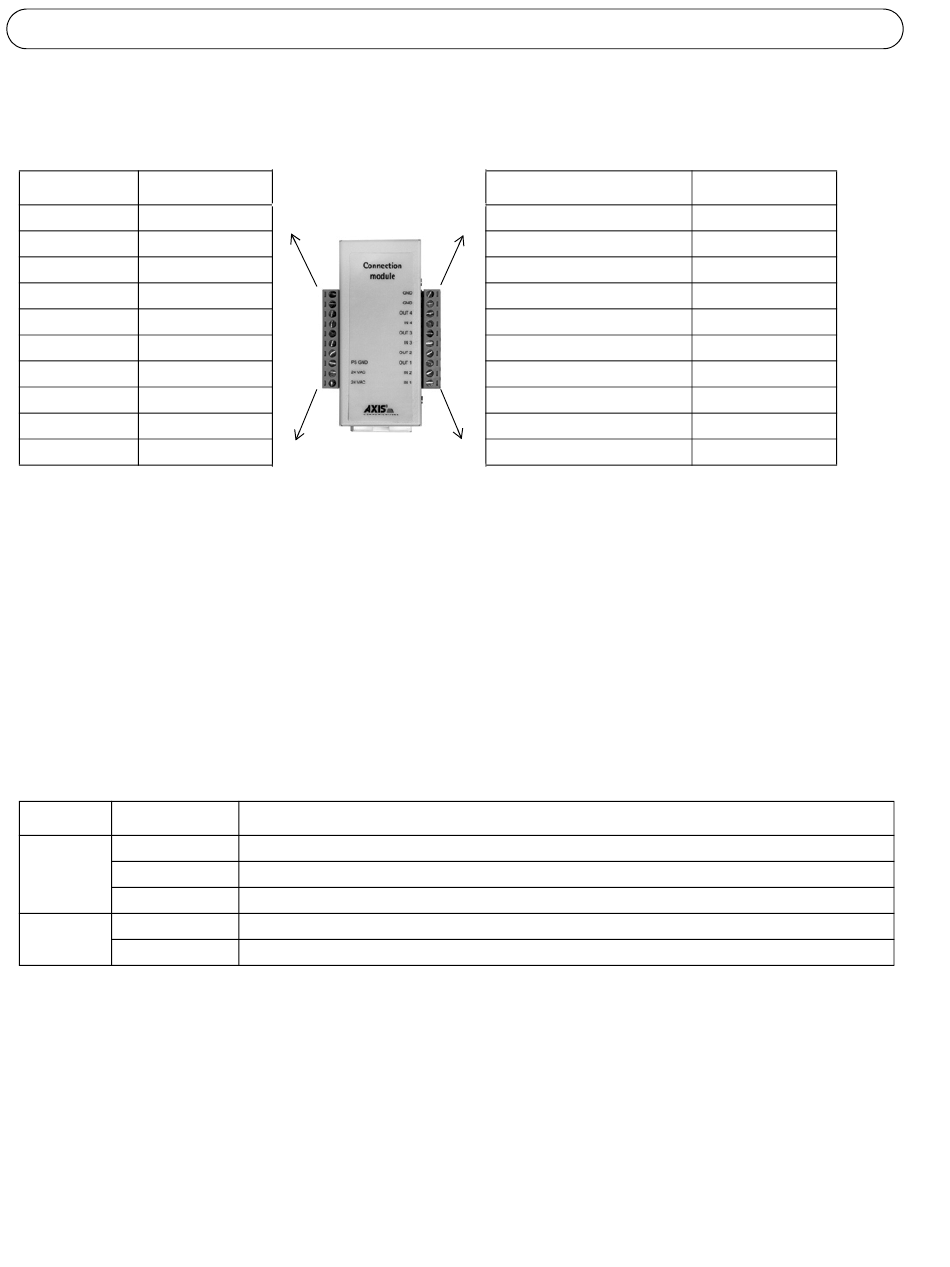

Piedinatura del modulo di collegamento
Funzione Descrizione
n/d non utilizzato
n/d non utilizzato
n/d non utilizzato
n/d non utilizzato
n/d non utilizzato
n/d non utilizzato
n/d non utilizzato
PS GND messa a terra
24 V CA 24 V CA
24 V CA 24 V CA
• Entrata digitale (1-4): collegarsi alla messa a terra (GND) per attivarla oppure lasciarla isolata
(scollegata) per disattivarla.
• Uscita transistor (1-4): 100 mA di carico massimo e 24 V CC di voltaggio massimo. Un transistor di
tipo NPN open-collector con connessione dell'emettitore collegato al polo 2 (presa a terra). Se si
utilizza un relè esterno, è necessario collegare un diodo in parallelo al carico per consentire la
protezione contro il passaggio di tensione.

Indicatori LED

LED Colore
Rete Verde
Giallo
Spia spenta
Alimentazio Verde
ne
Giallo
Descrizione
Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete.
Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.
Nessuna connessione attiva.
Normale utilizzo.
Luce lampeggiante verde/gialla: aggiornamento firmware.
Guida all'installazione di AXIS 231D+/232D+
Funzione
GND
GND
4 uscita transistor
Entrata digitale 4
3 uscita transistor
Entrata digitale 3
2 uscita transistor
1 uscita transistor
Entrata digitale 2
Entrata digitale 1
Descrizione
messa a terra
messa a terra
Vedere più avanti
Vedere più avanti
Vedere più avanti
Vedere più avanti
Vedere più avanti
Vedere più avanti
Vedere più avanti
Vedere più avanti
