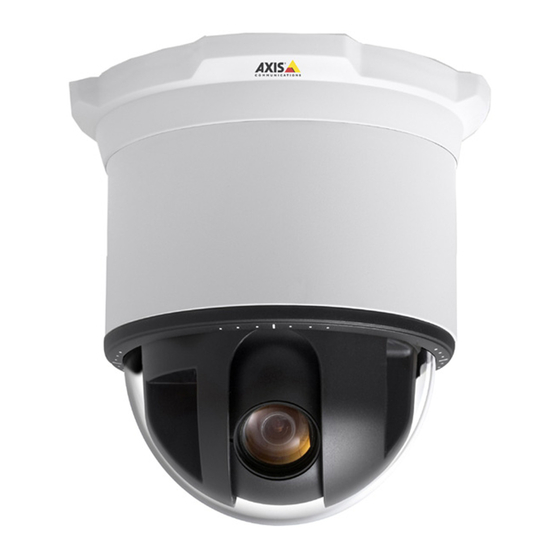

Axis 233D Installationsanleitung

Network dome camera
Vorschau ausblenden Andere Handbücher für 233D:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 43

Quicklinks

Diese Anleitung herunterladen

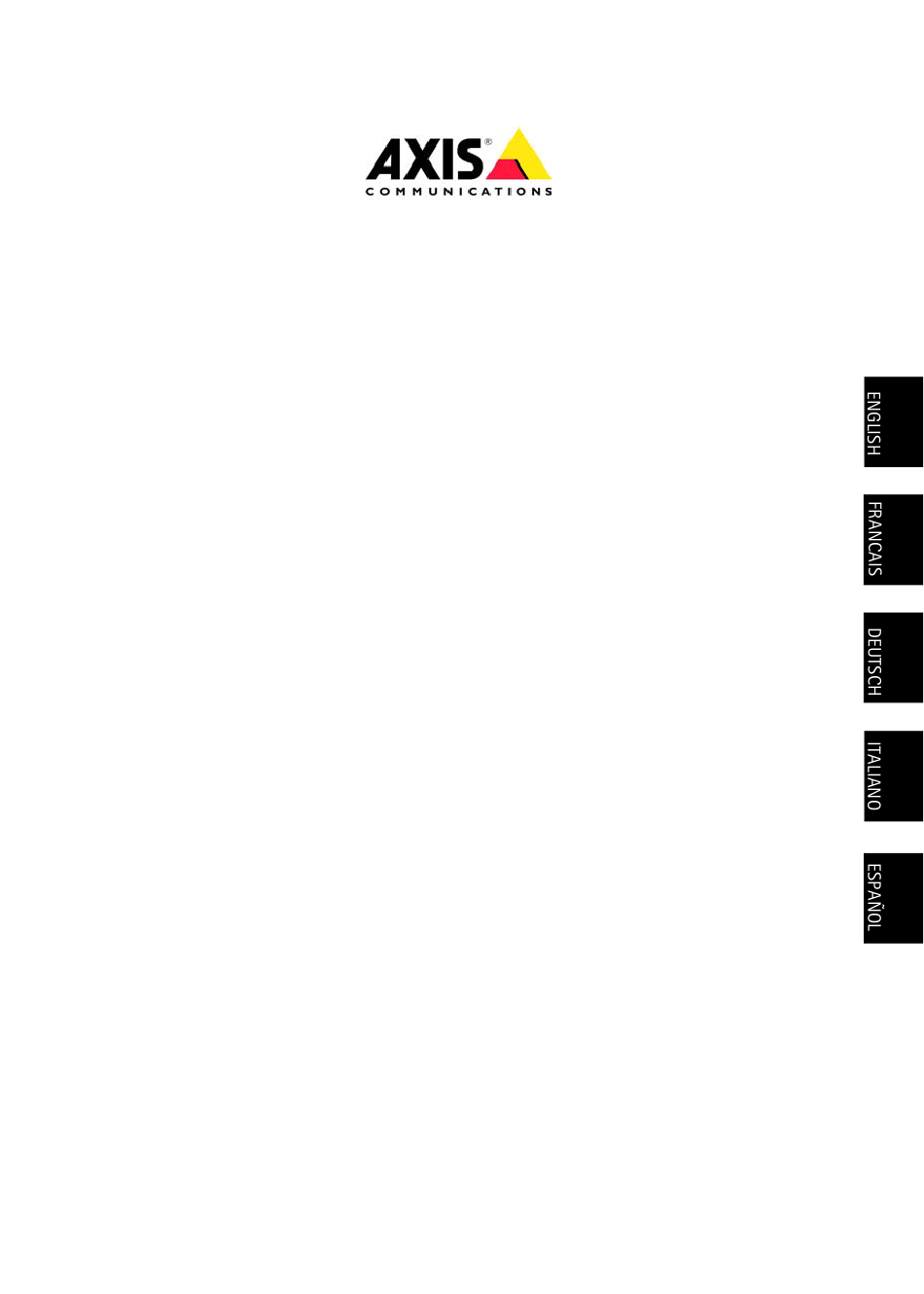

AXIS 233D
Network Dome Camera
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis 233D

Inhaltszusammenfassung für Axis 233D

  • Seite 1 AXIS 233D Network Dome Camera Installation Guide...

  • Seite 3: Installation Steps

    Axis Warranty Document Before you begin: If the AXIS 233D is to be mounted in a position where it is difficult to access, it is recommended that you set the IP address and get the camera up and running before completing the hardware installation.

  • Seite 4: Install The Hardware

    Page 4 AXIS 233D Installation Guide Install the Hardware Top view Restart button Black Control button Status LED Place dome bubble on camera Hard Ceiling Mount use 3 Recessed screws 1. Place dome bubble on the camera Drop Ceiling Mount use 3 M3x10 screws.
  • Seite 5 AXIS 233D Installation Guide Page 5 Ceiling Mounts Package Contents Hard Ceiling Mount 4 ST4.2 screws 1 Hard ceiling bracket 4 plugs 2 M3x10 screws 3 Recessed screws 4 M4x10 screws 1 Decoration ring Drop Ceiling Mount 1 Inner bracket...
  • Seite 6 Page 6 AXIS 233D Installation Guide Hard Ceiling Mount Attach bracket to ceiling using 4 ST4.2 screws and plugs. Attach safety wire to bracket and base of dome using an M4 screw & nut. Insert 2 M4 screws in each side of base...
  • Seite 7 1. Secure the bracket to the ceiling with four ST4.2 screws and plugs. (Figure A) 2. Attach one end of the safety wire to the bracket and the other end to the AXIS 233D using an M4 screw and nut. (Figure B) 3.
  • Seite 8 Page 8 AXIS 233D Installation Guide Drop Ceiling Mounting Inner mounting ring Outer mounting ring Attach ceiling mount brackets with 4 long M3 screws. Attach safety wire with an M4 screw & nut Attach decorative ring with 2 M3 screws...
  • Seite 9 8. Slip the decoration ring over the dome aligning screw holes with screw slots in bracket. Use 2 M3 screws to fasten the decoration ring.(Figure C) 9. The hardware installation is now complete, proceed to Assign an IP address, on page 11 to install the AXIS 233D on your network.

  • Seite 10: Power Connections

    Connect an outdoor power supply to the power connector block and attach it to the camera casing. For information on available outdoor power supplies, please visit the Support pages at http://www.axis.com/techsup/ The power connector block supports both AC and DC input power.

  • Seite 11: Assign An Ip Address

    • The AXIS 233D has the default IP address 192.168.0.90 • If assigning the IP address fails, check that there is no firewall blocking the operation. • For other methods of assigning or discovering the IP address of the AXIS 233D, e.g. in other operating systems, see page 16.
  • Seite 12 Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS 233D. Automatic discovery 1. Check that the AXIS 233D is connected to the network and that power has been applied. 2. Start AXIS IP Utility.
  • Seite 13 Set the IP address for a single device 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the AXIS 233D appears in the window, double-click it to open the camera’s home page.
  • Seite 14 ‘Connect to ...’ dialog. Note: The default administrator user name root cannot be deleted. 3. Enter the password as set above, and click OK. If the password is lost, the AXIS 233D must be reset to the factory default settings. See page 21.
  • Seite 15 Page 15 Accessing the AXIS 233D from the Internet Once installed, your AXIS 233D is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port. Please refer to the documentation for your router for further instructions.
  • Seite 16 Bonjour bookmark in your browser (e.g. Safari) and click on the link to access the camera’s web pages. A free service from Axis that allows you to quickly and simply AXIS Dynamic DNS install your camera. Requires an Internet connection with no Service HTTP proxy.
  • Seite 17 AXIS 233D Installation Guide Page 17 Unit connectors Power/Audio Outputs Inputs Network connector Network connector - RJ-45 Ethernet connector. Using shielded cables is recommended. Use care when inserting and removing the network cable. I/O terminal connector - Used in applications for e.g. motion detection, event triggering, time lapse recording, alarm notifications, etc.
  • Seite 18 Page 18 AXIS 233D Installation Guide 3 - 8 pin I/O terminal connector blocks Function Description Power/Audio Power AXIS PS-R (or 22-40 VDC) max 20W power consumption. -or- AXIS PS-24 (or 18-30 VAC) Power max 25VA power consumption Ground Vout...
  • Seite 19 AXIS 233D Installation Guide Page 19 Schematic Diagram - AXIS 233D I/O connectors and power...

  • Seite 20: Status Led

    Page 20 AXIS 233D Installation Guide LED indicator and buttons Top view Restart button Black Control button Status LED Status LED Color Description Unlit Steady connection/normal operation Amber Steady for system initiating. Flashes during firmware upgrade or reset to factory default.

  • Seite 21: Resetting To The Factory Default Settings

    5. When the status indicator displays green (which can take up to 1 minute) the process is complete and the camera has been reset to factory default. 6. Re-assign the IP address in the AXIS 233D using one of the methods described in this document.

  • Seite 23: Guide D'installation

    Guide d'installation Ce guide d'installation vous explique comment installer l'appareil caméra réseau à dôme AXIS 233D sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur www.axis.com/ techsup.

  • Seite 24: Installation Du Matériel

    Page 24 Guide d'installation de l'appareil AXIS 233D Installation du matériel Vue de dessus Rouge Redémarrer de commande Noir Bouton de commande Témoin DEL d'état Positionnement de la bulle du dôme sur la Montage sur plafond plein 3 vis à tête à empreinte caméra...
  • Seite 25 Guide d'installation de l'appareil AXIS 233D Page 25 Contenu de l'emballage pour le montage sur plafond Montage sur plafond plein 4 vis ST4.2 1 support pour plafond plein 4 chevilles 2 vis M3x10 3 vis à tête à empreinte 4 vis M4x10 1 bague décorative...
  • Seite 26 Page 26 Guide d'installation de l'appareil AXIS 233D Montage sur plafond plein Fixez le support au plafond avec les 4 vis ST4.2 et les 4 chevilles. Fixez le fil de sécurité sur le support et sur la base du dôme à...
  • Seite 27 1. Fixez le support au plafond avec 4 vis ST4.2 et 4 chevilles (figure A). 2. Fixez une extrémité du fil de sécurité sur le support et l'autre sur l'appareil AXIS 233D avec un boulon et une vis M4 (figure B).
  • Seite 28 Page 28 Guide d'installation de l'appareil AXIS 233D Montage sur faux-plafond Bague de montage intérieure Bague de montage extérieure Fixez les supports de montage plafond avec 4 longues vis M3. Fixez le fil de sécurité avec un boulon et une vis M4.
  • Seite 29 Utilisez 2 vis M3 pour fixer la bague décorative (figure C). 9. L'installation matérielle est terminée ; passez à présent à la section Paramétrage d'une adresse IP, page 31 pour installer l'appareil AXIS 233D sur votre réseau.
  • Seite 30 Branchez l'alimentation extérieure au connecteur d'alimentation et fixez-la au boîtier de la caméra. Pour connaître la liste des alimentations extérieures disponibles, consultez les pages de Support à l'adresse http://www.axis.com/ techsup/ Le connecteur d'alimentation prend en charge les alimentations d'entrée CA et CC.
  • Seite 31 • En cas d'échec de la définition de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération. • Pour connaître les autres méthodes de paramétrage ou de repérage de l'adresse IP de la caméra AXIS 233D, par exemple sur d'autres systèmes d'exploitation, reportez-vous à la page 36.
  • Seite 32 2. Cliquez sur le bouton Paramétrer une nouvelle adresse IP en utilisant le numéro de série, puis saisissez le numéro de série et l'adresse IP de votre caméra AXIS 233D. Le numéro de série se trouve sur l'étiquette du produit.
  • Seite 33 Guide d'installation de l'appareil AXIS 233D Page 33 AXIS Camera Management - Plusieurs caméras/grandes installations AXIS Camera Management détecte et définit automatiquement les adresses IP, affiche les états de connexion et gère les mises à niveau de micro-codes de nombreux produits vidéo Axis.
  • Seite 34 Internet Explorer. Pour ce faire, vous devrez être connecté à votre ordinateur avec les droits d'administrateur. La page Live View (Vidéo en direct) de la caméra AXIS 233D s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins.
  • Seite 35 Page 35 Accès à la caméra AXIS 233D depuis Internet Une fois installée, votre caméra AXIS 233D est accessible depuis votre réseau local (LAN). Pour accéder à la caméra depuis Internet, vous devez configurer les routeurs réseau afin d'autoriser l'entrée de données, ce qui se fait généralement sur un port spécifique. Consultez la documentation de votre routeur pour obtenir davantage d'instructions.
  • Seite 36 1. Trouvez une adresse IP inutilisée sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 233D. 3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes :...
  • Seite 37 Guide d'installation de l'appareil AXIS 233D Page 37 Connecteurs de l'unité Alimentation/Audio Sorties Entrées Connecteur de réseau Connecteur de réseau - Connecteur Ethernet RJ-45. Il est recommandé d'utiliser des câbles blindés. Il est aussi recommandé de faire attention lorsque l’on insère ou enlève le cable.
  • Seite 38 Page 38 Guide d'installation de l'appareil AXIS 233D 3 connecteurs pour terminaux E/S à 8 broches Broche Fonction Description Alimentation/Audio Connecteur AXIS PS-R (ou 22-40 Vcc) Consommation électrique de 20 W max. -ou- AXIS PS-24 (ou 18-30 Vca) Connecteur Consommation électrique de 25 W max.
  • Seite 39 Guide d'installation de l'appareil AXIS 233D Page 39 Diagramme schématique - Connecteurs d'E/S et alimentation de l'appareil AXIS 233D...
  • Seite 40 Page 40 Guide d'installation de l'appareil AXIS 233D Témoins DEL et boutons Vue de dessus Rouge Redémarrer de commande Noir Bouton de commande Témoin DEL d'état Témoin DEL d'état Couleur Description Éteint Connexion stable/fonctionnement normal Orange Reste allumé en cas d'initialisation du système.

  • Seite 41: Plus D'informations

    5. Lorsque le voyant d'état émet une lumière verte (ce qui peut prendre 1 minute), les paramètres d'usine par défaut de la caméra ont été rétablis. 6. Réaffectez l'adresse IP de l'appareil AXIS 233D à l'aide de l'une des méthodes décrites dans ce document.

  • Seite 43: Installationsschritte

    Seite 43 AXIS 233D Installationsanleitung In dieser Anleitung wird die Installation der Netzwerk-Kuppelkamera AXIS 233D in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.
  • Seite 44 Seite 44 AXIS 233D Installationsanleitung Hardware installierea Ansicht von oben Neustart-Taste Schwarz Steuertaste Status-LED Kuppel an der Kamera anbringen Montage an Massivdecken: 3 Kreuzschlitzschrauben 1. Bringen Sie die Kuppel an der Montage an Unterhangdecken: Unterseite der Kamera an. 3 M3x10-Schrauben (Schrauben nicht ganz festziehen) 2.
  • Seite 45 AXIS 233D Installationsanleitung Seite 45 Lieferumfang Deckenhalterungen Deckenhalterung für Massivdecken 4 Schrauben ST 4,2 4 Dübel 1 Deckenhalterung für Massivdecken 2 M3x10-Schrauben 3 Kreuzschlitzschrauben 4 M4x10-Schrauben 1 Zierring Unterhangdeckenhalterung 1 innere Halterung 5 M3x10-Schrauben 4 M3x60-Schrauben 1 Zierring 1 äußere Halterung...

  • Seite 46: Deckenhalterung Für Massivdecken

    Seite 46 AXIS 233D Installationsanleitung Deckenhalterung für Massivdecken Befestigen Sie die Halterung mit 4 Schrauben ST 4,2 und Dübeln an der Decke. Befestigen Sie das Sicherungskabel an der Halterung und Kuppelunterseite. Verwenden Sie dazu eine M4-Schraube und-Mutter. Führen Sie 2 M4-Schrauben auf jeder Seite der Unterseite ein.
  • Seite 47 6. Schließen Sie das Netzkabel an der Anschlussleiste an (siehe Stromanschlüsse, auf Seite 50). 7. Bringen Sie den Zierring an der AXIS 233D an, und befestigen Sie ihn mit zwei M3- Schrauben an der Halterung. Achten Sie darauf, dass die Seite mit dem offenen Schlitz über der Anschlussleiste für die Kabel liegt (Abbildung E).

  • Seite 48: Montage Der Unterhangdeckenhalterung

    Seite 48 AXIS 233D Installationsanleitung Montage der Unterhangdeckenhalterung Innerer Montagering Äußerer Montagering Befestigen Sie die Deckenhalterungen mit 4 langen M3-Schrauben. Befestigen Sie das Sicherungskabel mit einer M4-Schraube und -Mutter. Befestigen Sie den Zierring mit 2 M3-Schrauben.
  • Seite 49 Schraubenschlitze in der Halterung ausgerichtet sind. Befestigen Sie den Zierring mit 2 M3-Schrauben (Abbildung C). 9. Die Montage der Kamera an der Decke ist damit abgeschlossen. Fahren Sie nun mit dem Abschnitt Legen Sie eine IP-Adresse fest, auf Seite 51 fort, um die AXIS 233D in Ihrem Netzwerk zu installieren.
  • Seite 50 Netzteilen für die Außenmontage finden Sie auf unserer Webbseite auf den Support-Seiten unter http://www.axis.com/techsup/. Die Stromanschlussleiste ist für Gleich- und Wechselstromversorgung geeignet. Anschlussbelegung der Stromanschlussleiste Kontakt Funktion AXIS PS-R (oder 22-40 V Wechselstrom WS/GS+ WS oder GS+ max. 20 W Leistungsaufnahme.
  • Seite 51 AXIS 233D Installationsanleitung Seite 51 Legen Sie eine IP-Adresse fest Der AXIS 233D muss eine IP-Adresse zugewiesen werden, damit sie im Netzwerk verfügbar ist. Von der Anzahl der zu installierenden Kameras hängt ab, ob die IP-Adressen unter Windows mit Hilfe von AXIS IP Utility oder AXIS Camera Management eingerichtet werden sollten.

  • Seite 52: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zum manuellen Festlegen einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 233D und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (physisches Subnetz) befinden müssen. Automatische Erkennung 1.
  • Seite 53 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und an die Stromversorgung ange- schlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 233D, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 54.

  • Seite 54: Kennwort Festlegen

    Kennwort vergessen haben, muss die AXIS 233D auf die Werkseinstellungen zurückgesetzt werden. (Siehe Seite 55) 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

  • Seite 55: Über Das Internet Auf Die Axis 233D Zugreifen

    Seite 55 Über das Internet auf die AXIS 233D zugreifen Sobald die AXIS 233D installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports...

  • Seite 56: Andere Methoden Zum Festlegen Der Ip-Adresse

    1. Wählen Sie eine nicht belegte IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Sehen Sie nach der Seriennummer (S/N) auf dem Produktaufkleber der AXIS 233D. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein: Syntax unter Windows: Beispiel für Windows...
  • Seite 57 AXIS 233D Installationsanleitung Seite 57 Kameraanschlüsse Strom/Audio Ausgänge Eingänge Netzwerk- anschluss Netzwerkanschluss - RJ-45-Ethernetanschluss. Die Verwendung von geschirmten Kabeln wird empfohlen. Seien Sie Bitte vorsichtig beim Einsetzen und beim Entfernendes Netzwerkkabels. E/A-Anschluss - Wird z. B. verwendet für Bewegungserkennung, Ereignistriggerung, Zeitrafferaufnahmen, Alarm-Benachrichtigungen usw.

  • Seite 58: Drei 8-Polige E/A-Anschlussleisten

    Seite 58 AXIS 233D Installationsanleitung Drei 8-polige E/A-Anschlussleisten Kontakt Funktion Beschreibung Strom/Audio Betrieb AXIS PS-R (oder 22-40 V GS) max. 20 W Leistungsaufnahme. -oder- AXIS PS-24 (oder 18-30 V WS) Betrieb max. 25 VA Leistungsaufnahme Masse Masseanschluss Spannungsausgang 12 V/200 mA (Vout) Zur Stromversorgung von Zusatzgeräten, max.
  • Seite 59 AXIS 233D Installationsanleitung Seite 59 Schematische Darstellung – AXIS 233D E/A-Anschlüsse und versorgung...

  • Seite 60: Led-Anzeige Und Tasten

    Seite 60 AXIS 233D Installationsanleitung LED-Anzeige und Tasten Ansicht von oben Neustart-Taste Schwarz Steuertaste Status-LED Status-LED Farbe Beschreibung Leuchtet nicht Konstante Verbindung/normaler Betrieb Gelb Leuchtet durchgehend bei Systemstart. Blinkt bei Firmware-Aktualisierung oder beim Zurücksetzen auf die Werkseinstellungen. Gelb/rot Blinkt gelb/rot, wenn keine Netzwerkverbindung besteht.

  • Seite 61: Zurücksetzen Auf Werkseitige Voreinstellungen

    5. Wenn die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), ist der Vorgang abgeschlossen, und die Kamera wurde auf die werkseitigen Standardeinstellungen zurückgesetzt. 6. Weisen Sie die IP-Adresse in der AXIS 233D erneut zu, indem Sie eines der in diesem Dokument beschriebenen Verfahren verwenden. Weitere Informationen Das Benutzerhandbuch ist auf der Axis-Website unter www.axis.com erhältlich und befindet...

  • Seite 63: Guida All'installazione

    Guida all'installazione Nel presente documento vengono fornite le istruzioni per installare la videocamera di rete a cupola AXIS 233D nella propria rete. Per tutti gli altri aspetti sull'utilizzo del prodotto, vedere il Manuale dell'utente, disponibile sul CD incluso nella confezione oppure all'indirizzo www.axis.com/techsup...
  • Seite 64 Pagina 64 Guida all'installazione di AXIS 233D Installare l’hardware Vista dall'alto Pulsante di riavvio rosso Pulsante Control nero LED di stato Per posizionare la cupola sulla videocamera Utilizzo con montaggio a soffitto 3 viti incassate 1. Posizionare la cupola sulla base della Utilizzo con montaggio a controsoffitto videocamera.
  • Seite 65 Guida all'installazione di AXIS 233D Pagina 65 Contenuto della confezione per il montaggio Montaggio a soffitto 4 viti ST4.2 1 staffa da soffitto 4 tasselli 2 viti M3x10 3 viti incassate 4 viti M4x10 1 anello decorativo Montaggio a controsoffitto...

  • Seite 66: Montaggio A Soffitto

    Pagina 66 Guida all'installazione di AXIS 233D Montaggio a soffitto Fissare la staffa al soffitto utilizzando le 4 viti ST4.2 e i 4 tasselli Collegare il cavo di sicurezza alla staffa e alla base della cupola utilizzando una vite M4 e il dado...
  • Seite 67 3. Inserire parzialmente le quattro viti M4 (2 viti su ogni lato) nella base della videocamera (Figura C). 4. Inserire il dispositivo AXIS 233D nella staffa e serrare la vite trattenuta, quindi stringere le quattro viti (due su ogni lato) negli appositi alloggiamenti presenti sulla videocamera (Figura D).
  • Seite 68 Pagina 68 Guida all'installazione di AXIS 233D Montaggio a controsoffitto Anello di montaggio interno Anello di montaggio esterno Fissare le staffe di montaggio a soffitto con 4 viti M3 lunghe Collegare il cavo di sicurezza con una vite M4 e il dado...
  • Seite 69 8. Far scivolare l'anello decorativo sulla cupola, allineando i fori per le viti con i relativi alloggiamenti sulla staffa. Utilizzare 2 viti M3 per serrare l'anello decorativo (Figura C). 9. L'installazione hardware è completata, passare alla sezione Impostazione di un indirizzo IP, a pagina 71 per installare il dispositivo AXIS 233D sulla rete.
  • Seite 70 Tabella per l'assegnazione dei pin della morsettiera di alimentazione Funzione Consumo energetico max. 20 CA/CC+ CA o CC+ per AXIS PS-R (o 22-40 V CC) -oppure- Consumo energetico max. 25 Messa a terra/CC- per AXIS PS-24 (o 18-30 V CA) Power/Audio...
  • Seite 71 • Se l'impostazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall a bloccare l’operazione. • Per altri metodi di impostazione o di rilevazione dell’indirizzo IP per AXIS 233D, ad esempio in altri sistemi operativi, vedere pagina 74.
  • Seite 72 Assegna un nuovo indirizzo IP tramite il numero di serie e immettere 2. Fare clic sul pulsante il numero di serie e l’indirizzo IP di AXIS 233D che si trova sull'etichetta del prodotto stesso. 3. Fare clic sul pulsante Assegna e seguire le istruzioni visualizzate.
  • Seite 73 Impostazione dell’indirizzo IP per una singola videocamera 1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente. 2. Avviare AXIS Camera Management. Quando verrà visualizzata la videocamera AXIS 233D, fare doppio clic su di essa per aprire la home page.

  • Seite 74: Impostazione Della Password

    AXIS 233D. Vedere pagina 81. 4. Se necessario, fare clic su Si per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.
  • Seite 75 Pagina 75 Accesso ad AXIS 233D da Internet Una volta installata, la videocamera AXIS 233D è accessibile dalla rete LAN. Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico dei dati in entrata, operazione che solitamente viene effettuata su una porta specifica.
  • Seite 76 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull'etichetta di AXIS 233D. 3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:...
  • Seite 77 Guida all'installazione di AXIS 233D Pagina 77 Connettori Alimentazione/Audio Uscite Ingressi Connettore di rete Connettore di rete: - Ethernet RJ-45. Si consiglia l'uso di cavi schermati. Fare attenzione quando si inserisce e si rimuove il cavo di rete. Morsettiera di alimentazione I/O: - viene utilizzata per diverse applicazioni, quali la rilevazione del movimento, l'attivazione di eventi, la registrazione continua, la notifica di allarmi e così...
  • Seite 78 3Morsettiere di alimentazione I/O da 8 pin Funzione Descrizione Alimentazione/Audio Alimentazione Consumo energetico max. 20 W. per AXIS PS-R (o 22-40 V CC) -oppure- Consumo energetico max. 25 VA. Alimentazione per AXIS PS-24 (o 18-30 V CA) Messa a terra...
  • Seite 79 Guida all'installazione di AXIS 233D Pagina 79 Schema - Morsettiera I/O e alimentazione del dispositivo AXIS 233D...

  • Seite 80: Led Di Stato

    Pagina 80 Guida all'installazione di AXIS 233D Indicatore LED e pulsanti Vista dall'alto Pulsante di riavvio rosso Pulsante Control nero LED di stato LED di stato Colore Descrizione Spia spenta Luce fissa: condizioni di normale utilizzo. Giallo Luce fissa: durante l'avvio del sistema. Luce...

  • Seite 81: Ripristino Delle Impostazioni Di Fabbrica

    5. Quando l'indicatore di stato diventa verde (l'operazione può richiedere fino a 1 minuto) la procedura è completata e sono state ripristinate le impostazioni di fabbrica per la videocamera. 6. Riassegnare l'indirizzo IP al dispositivo AXIS 233D, utilizzando uno dei metodi descritti nel presente documento.

  • Seite 83: Guía De Instalación

    Esta guía de instalación incluye las instrucciones necesarias para instalar la Cámara de red AXIS 233D en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página www.axis.com/techsup.

  • Seite 84: Presentación Del Hardware

    Página 84 AXIS 233D Guía de instalación Presentación del hardware Vista superior Botón de reinicio rojo Botón de control negro LED de estado Coloque la burbuja en la cámara Uso con soporte para techo, 3 tornillos empotrados 1. Coloque la burbuja en la base de la Uso con soporte para falso techo, cámara.
  • Seite 85 AXIS 233D Guía de instalación Página 85 Contenido del paquete del soporte para techo Soporte para techo 4 tornillos ST4.2 1 soporte para techo 4 tacos de fijación 2 tornillos M3x10 3 tornillos empotrados 4 tornillos M4x10 1 anillo embellecedor...
  • Seite 86 Página 86 AXIS 233D Guía de instalación Soporte para techo Fije el soporte al techo utilizando los 4 tornillos ST4.2 y los tacos. Conecte el cable de seguridad al soporte y a la base de la burbuja con un tornillo M4 y una tuerca.
  • Seite 87 1. Fije el soporte al techo utilizando los cuatro tornillos ST4.2 y los tacos . (Figura A) 2. Inserte un extremo del cable de seguridad en el soporte y el otro extremo en la AXIS 233D con un tornillo M4 y una tuerca. (Figura B) 3.

  • Seite 88: Fije El Anillo Embellecedor Con Dos Tornillos M3

    Página 88 AXIS 233D Guía de instalación Montaje para falso techo Anillo de montaje interior Anillo de montaje exterior Fije los soportes de montaje para t con cuatro tornillos M3 largos. Conecte el cable de seguridad con un tornillo M4 y una tuerca...
  • Seite 89 Fije el anillo embellecedor con dos tornillos M3. (Figura C). 9. La instalación del hardware ha finalizado. Consulte Configuración de una dirección IP, en la página 91 para instalar la AXIS 233D en la red.

  • Seite 90: Conexiones Eléctricas

    Página 90 AXIS 233D Guía de instalación Conexiones eléctricas La cámara puede recibir el suministro eléctrico de las siguientes maneras: • Conecte el adaptador de corriente para interiores suministrado al bloque de conectores de alimentación y fíjelo a la carcasa de la cámara. Tenga en cuenta que el adaptador de corriente para interiores sólo proporciona corriente a la...
  • Seite 91 Página 91 Configuración de una dirección IP Debe asignarse una dirección IP a la AXIS 233D para que sea accesible desde la red. Dependiendo del número de cámaras que desee instalar, el método recomendado de configuración de direcciones IP en Windows será AXIS IP Utility o bien AXIS Camera Management.
  • Seite 92 2. Haga clic en el botón Asigna nueva dirección IP usando el número de serie e introduzca el número de serie y la dirección IP de la AXIS 233D. El número de serie aparece en la etiqueta del producto. 3. Haga clic en el botón Asignar y siga las instrucciones.
  • Seite 93 Configuración de la dirección IP en un dispositivo individual 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 233D en la ventana, haga doble clic para abrir la página de inicio.
  • Seite 94 AXIS 233D a los valores iniciales. Consulte la página 101. 4. En caso necesario, haga clic en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización del vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.
  • Seite 95 Acceso a la AXIS 233D desde Internet Una vez instalada, puede acceder a la AXIS 233D desde su red local (LAN). Para acceder a la cámara desde Internet, los routers de red deben estar configurados para permitir el tráfico de datos de entrada, que normalmente se efectúa en un puerto específico.
  • Seite 96 1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (N/S) en la etiqueta de la AXIS 233D. 3. Abra una línea de comando en su equipo y escriba los comandos siguientes:...
  • Seite 97 AXIS 233D Guía de instalación Página 97 Conectores Alimentación/Audio Salidas Entradas Conector de red Conector de red - Conector Ethernet RJ-45. Se recomienda emplear cables blindados. Conector del terminal de E/S - Utilizado, por ejemplo, en aplicaciones de detección de movimiento, desencadenamiento de eventos, grabación de lapsos de tiempo, notificaciones...
  • Seite 98 Página 98 AXIS 233D Guía de instalación Bloques de conectores de terminal de E/S de 3 a 8 pines Función Descripción Alimentación/Audio Alimentación AXIS PS-R (o 22-40 VCC) con consumo máx. de energía de 20 W. o bien AXIS PS-24 (o 18-30 VCA) Alimentación...
  • Seite 99 AXIS 233D Guía de instalación Página 99 Esquema - Conectores de E/S y alimentación de la AXIS 233D...

  • Seite 100: Led De Estado

    Página 100 AXIS 233D Guía de instalación Indicador LED y botones Vista superior Botón de reinicio rojo Botón de control negro LED de estado LED de estado Color Descripción Apagado Conexión estable/funcionamiento normal Ámbar Fijo mientras el sistema arranca. Parpadea durante la actualización del firmware o el...

  • Seite 101: Más Información

    5. Cuando el indicador de estado emita una luz verde (lo que puede tardar hasta 1 minuto), habrá finalizado el proceso y se habrán restablecido los valores iniciales de la cámara. 6. Vuelva a asignar la dirección IP a la AXIS 233D utilizando uno de los métodos descritos en este documento. Más información Podrá...
  • Seite 104 AXIS 233D Installation Guide v1.0 January 2007 Copyright © Axis Communications AB, 2007 Part No. 27198...
