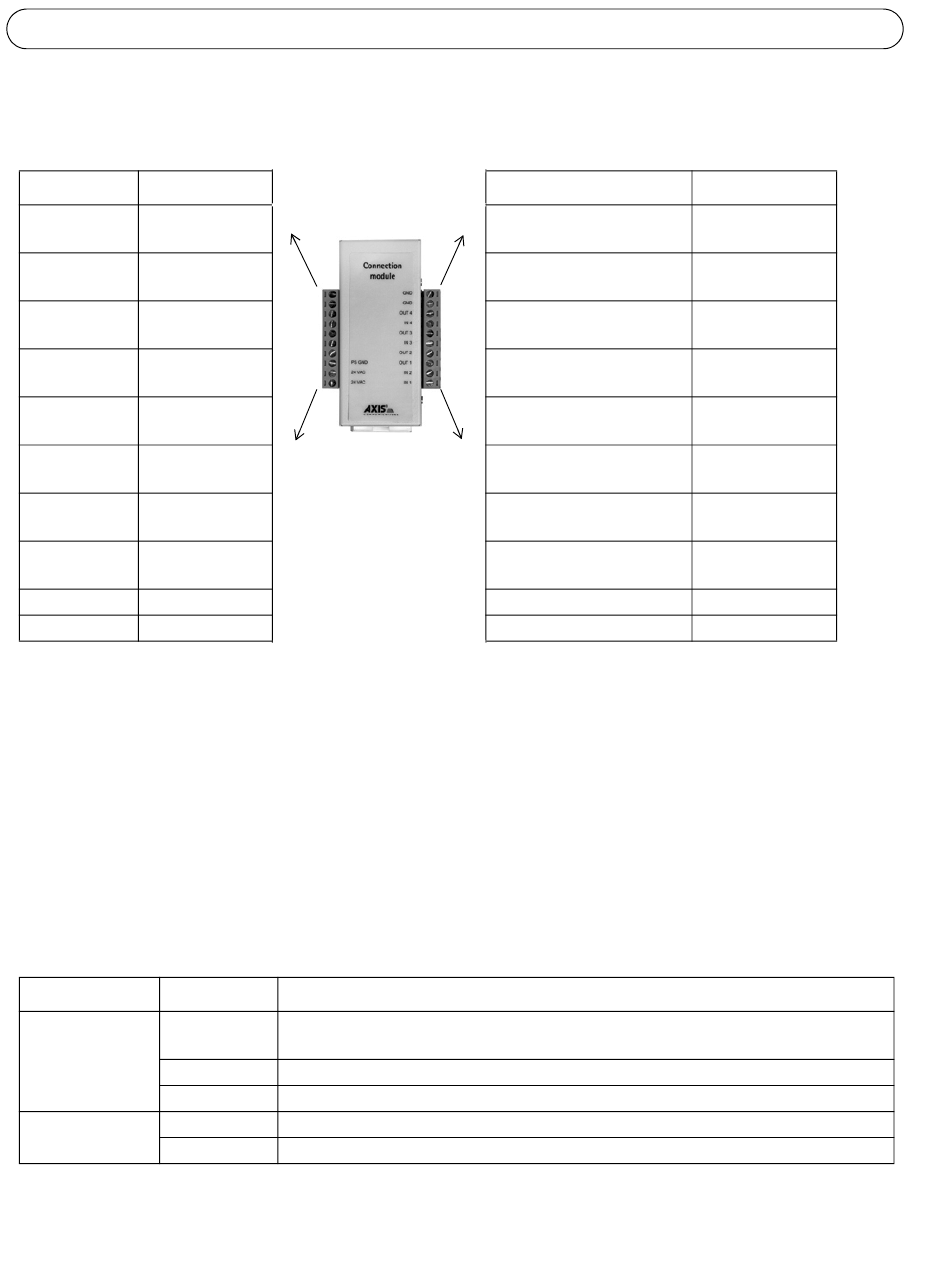

Brochage du module de connexion
Fonction Description
ne s'applique non utilisé
pas
ne s'applique non utilisé
pas
ne s'applique non utilisé
pas
ne s'applique non utilisé
pas
ne s'applique non utilisé
pas
ne s'applique non utilisé
pas
ne s'applique non utilisé
pas
Mise à la terre mise à la terre
PS
24 Vca 24 Vca
24 Vca 24 Vca
• Entrée numérique (1-4) - À connecter à la mise à la terre (GND) pour l'activer ou à laisser flotter
(déconnectée) pour la désactiver.
• Sortie transistor (1-4) - Intensité max. de 100 mA, tension max. de 24 Vcc. Transistor NPN à
collecteur ouvert avec émetteur connecté au contact 2 (GND - mise à la terre). En cas d'utilisation
avec un relais externe, une diode doit être connectée en parallèle avec la charge comme protection
contre toute tension transitoire.
Témoins DEL
DEL Couleur
Connecteur Vert
Orange
Éteint
Alimentation Vert
Orange
Description
Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité
réseau.
Continu en cas de connexion à un réseau 10 Mbits/s. Clignote en cas d'activité réseau.
Pas de connexion.
Fonctionnement normal.
Clignote en vert/orange pendant la mise à niveau du microprogramme.
