Axis 231D+ Installationsanleitung Seite 40

Página 40
Soporte para techo
Vista posterior
Botón de
control
Conector
de red
Conector
del módulo
de conexión
Indicador
de alimentación
Indicador
de red

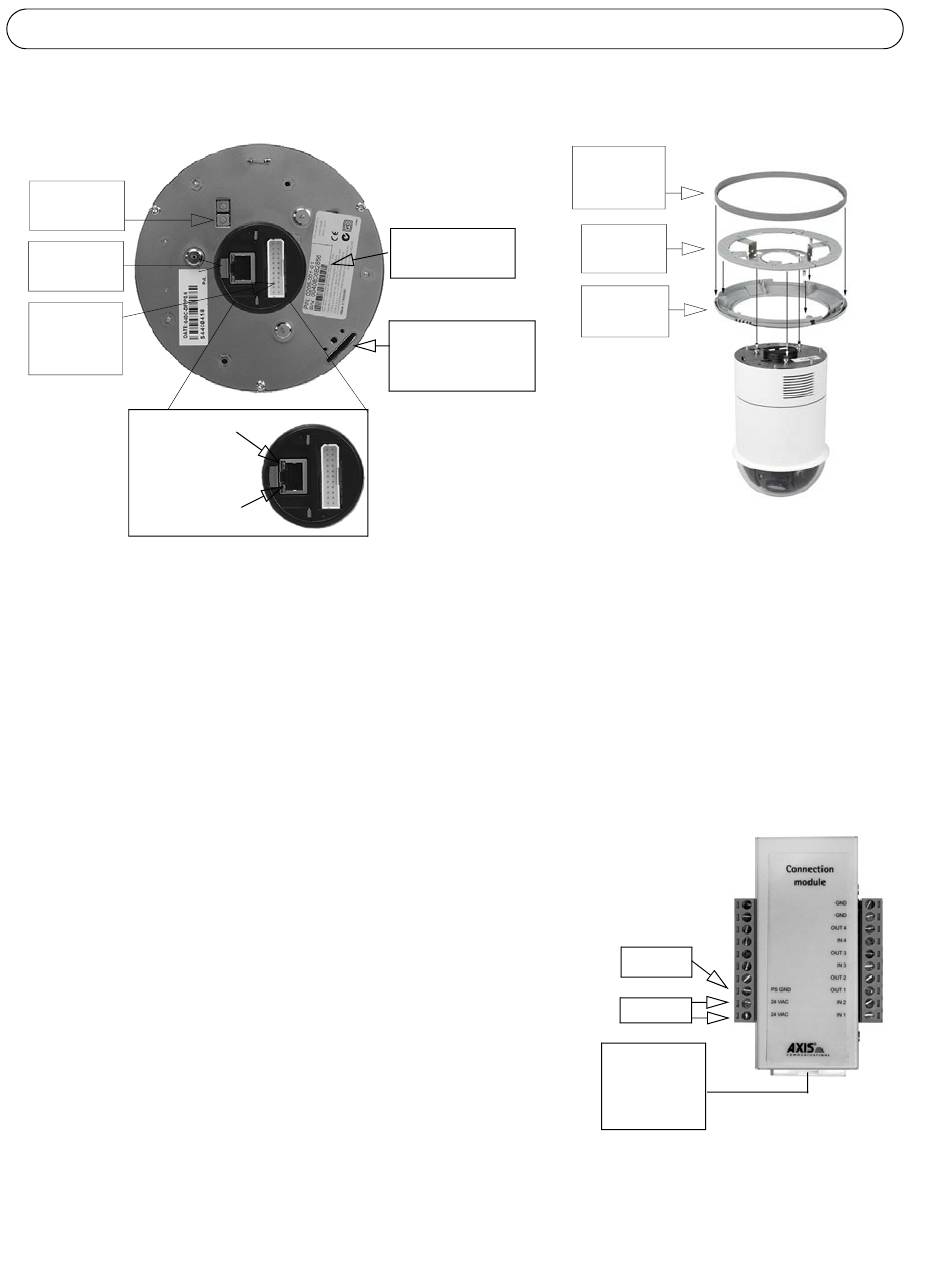

Consultando la imagen de arriba, siga las instrucciones que se indican a continuación para
instalar la cámara con burbuja:
1. Utilizando la plantilla de taladrado suministrada, haga tres orificios en el techo y fije el
soporte al techo con tres tornillos.
2. Retire el anillo de decoración y el anillo de la cubierta de la AXIS 231D+/232D+.
3. Introduzca el tornillo de sujeción en la ranura de montaje.
4. Conecte el cable del módulo de conexión al módulo de
conexión.
5. Conecte el cable Ethernet y el módulo de conexión a la
AXIS 231D+/232D+.
6. Conecte el cable de alimentación (24 V AC) al módulo
de conexión y compruebe que los LED de red y
corriente emiten una luz verde.
7. Monte el cuerpo de la burbuja en el soporte y gírelo en
el sentido de las agujas del reloj. Asegúrese de que el
orificio para introducir el tornillo del lateral de la
burbuja esté alineado con el soporte. Apriete el tornillo
de sujeción para fijar la burbuja.
8. Inserte y fije al soporte el anillo de la cubierta y el
anillo de decoración.
9. La instalación del hardware ha finalizado. Consulte Configuración de la dirección IP, en
la página 43 para instalar la AXIS 231D+/232D+ en la red.
Guía de instalación de la AXIS 231D+/232D+
Número de serie
S/N
Ranura de
montaje para
tornillo de sujeción
Vista lateral
Anillo de la
cubierta
Soporte
para techo
Anillo de
decoración
Módulo de conexión
PS GND
24 V AC
Conector del
cable del
módulo de
conexión
