Montage sur plafond plein
Vue arrière
Bouton de
commande
Connecteur
réseau
Connecteur
du module
de
connexion
Voyant
d'alimentation
Voyant
de réseau

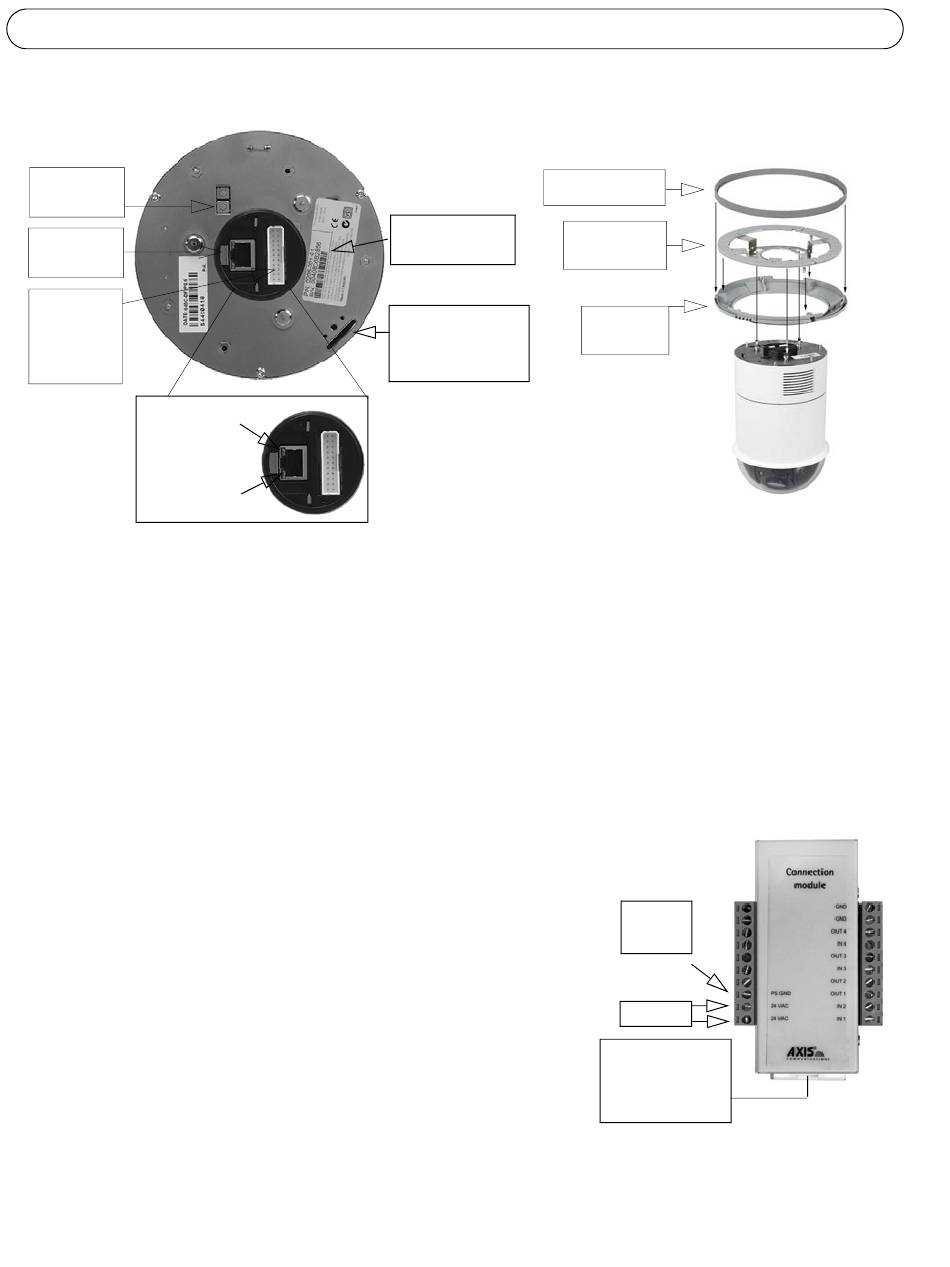

En vous aidant de l'illustration précédente, suivez les instructions ci-dessous pour monter la
caméra à dôme :
1. Utilisez le gabarit de perçage fourni pour percer trois trous dans le plafond et fixez le
support au plafond avec trois vis.
2. Faites coulisser la bague décorative et la bague du capot sur la caméra AXIS 231D+/
232D+.
3. Insérez le support de vis de fixation dans l'encoche de montage.
4. Branchez le câble du module de connexion sur le
module de connexion.
5. Connectez le câble Ethernet et le module de connexion
à la caméra AXIS 231D+/232D+.
6. Branchez le câble d'alimentation (24 Vca) sur le
module de connexion, et assurez-vous que les voyants
DEL d'alimentation et de réseau sont allumés et verts.
7. Montez le dôme sur le support et faites-le tourner dans
le sens des aiguilles d'une montre. Veillez à ce que le
trou de vis situé sur le côté du dôme soit aligné avec le
support. Serrez la vis de fixation pour fixer le dôme.
8. Fixez la bague du capot et la bague décorative au
support.
9. L'installation matérielle est terminée ; passez à présent à la section Définition de
l'adresse IP, page 19 pour installer la caméra AXIS 231D+/232D+ sur votre réseau.
