DE | BETRIEBSHINWEISE

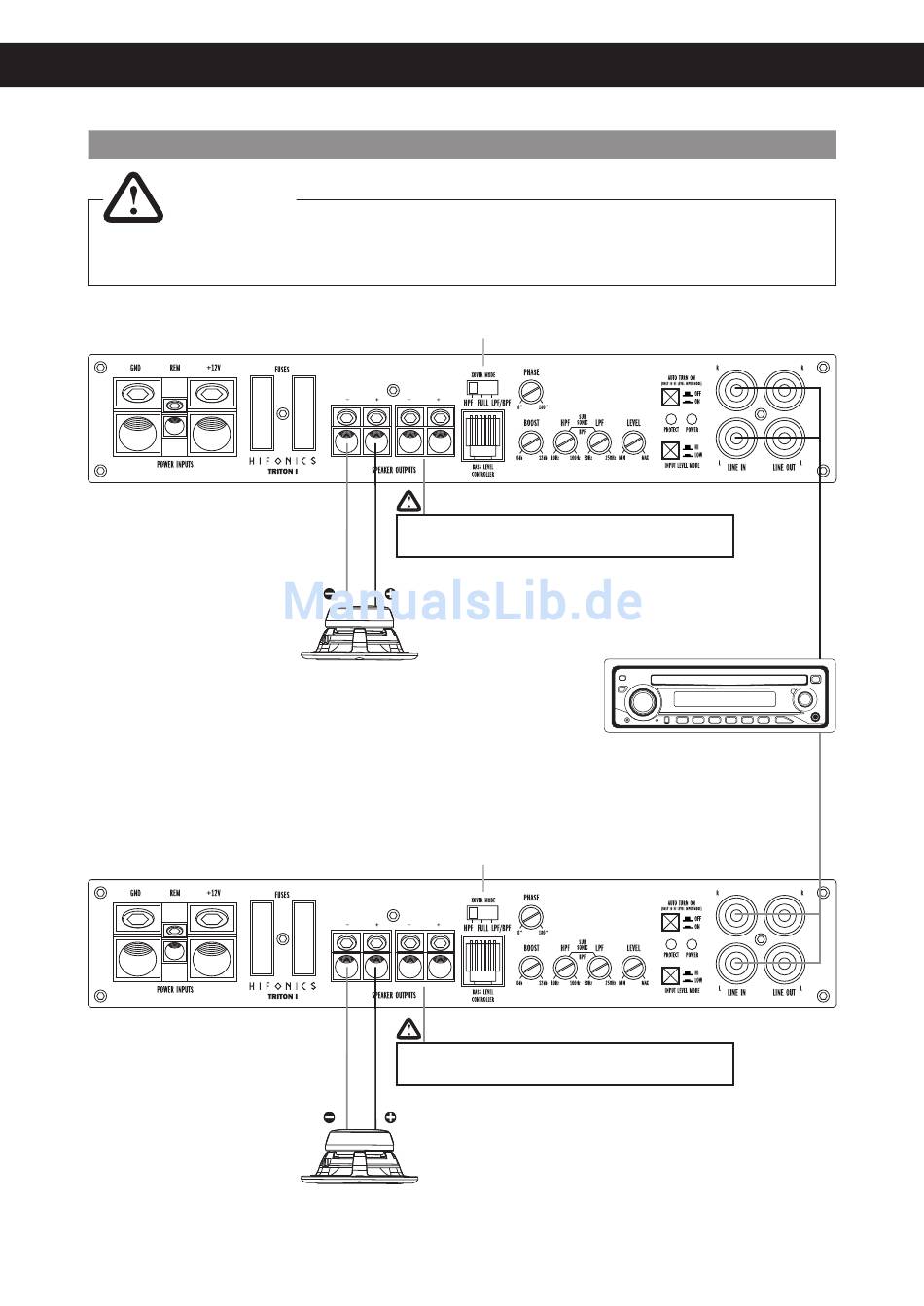

ANSCHLUSSBEISPIEL: Hochpass/Vollbereich-Modus mit 1 Lautsprechersystem
HINWEIS!
Dieses Anschlussbeispiel ist nur dann sinnvoll, wenn Sie in Kombination mit einem weiteren TRITON I Verstärker
ein sehr belastbares Stereo-Lautsprecher-System betreiben möchten. Hierbei übernimmt dann jeweils ein
Verstärker im Hochpass- oder Vollbereich-Modus einen Kanal mit bis zu 400 Watt RMS an 2 Ohm.
VERSTÄRKER 1
Lautsprecher
VERSTÄRKER 2
Lautsprecher
Optional kann noch ein zweiter Lautsprecher an die nicht belegten
Anschlussklemmen angeschlossen werden. Dann muss die
Impedanz pro Lautsprecher 4 - 8 Ohm betragen.
links
2 – 8 Ohm
Optional kann noch ein zweiter Lautsprecher an die nicht belegten
Anschlussklemmen angeschlossen werden. Dann muss die
Impedanz pro Lautsprecher 4 - 8 Ohm betragen.
rechts
2 – 8 Ohm
Position XOVER MODE:
HPF oder FULL
HINWEIS!
Cinch-Audiokabel (L) vom Steuergerät
mittels eines Y-Adapters mit LINE IN L & R
Cinch-Audiokabel (R) vom Steuergerät
mittels eines Y-Adapters mit LINE IN L & R
Position XOVER MODE:
HPF oder FULL
HINWEIS!
8
des Verstärkers 1 verbinden
L
R
des Verstärkers 2 verbinden
