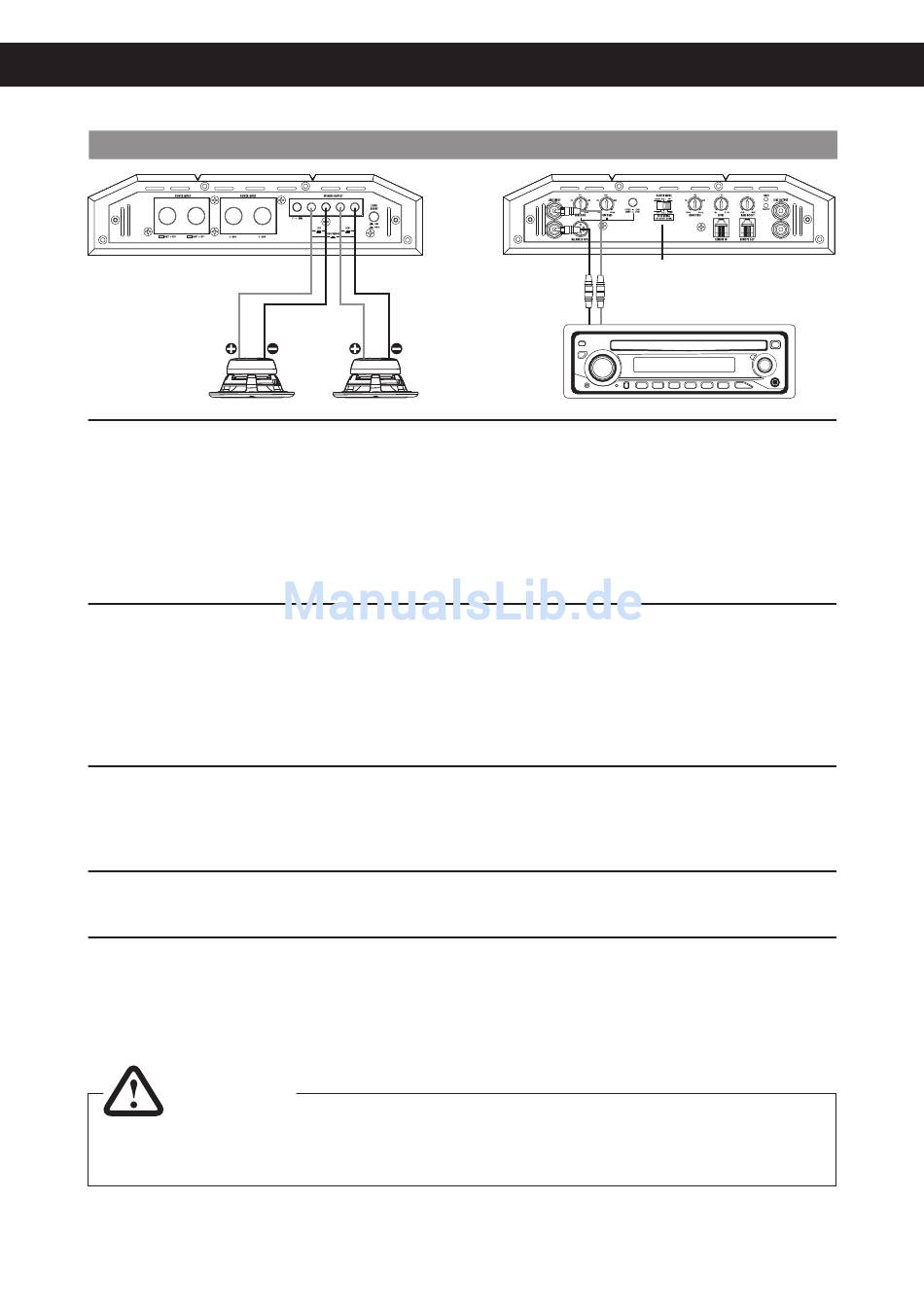

ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Hecksystem
Lautsprecher links
1 – 8 Ohm
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels
• geeigneten hochwertigen Cinch-Audiokabeln.
• Verbinden Sie die Front- oder Hecklautsprecher mittels geeigneter Kabel mit den Lautsprecher-Ausgängen des Verstärkers
(SPEAKER OUTPUT + 1CH - und + 2CH -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 1 Ohm nicht unterschreitet.
Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
WEICHENKONFIGURATION
• Bei größeren Lautsprechersystemen (ab 20cm) können Sie die Vollbereichs-Stellung (FULL) am Schalter X-OVER wählen.
• Bei kleineren Lautsprechersystemen (8.7cm - 16cm) sollten Sie die Hochpass-Stellung (HP) am Schalter X-OVER wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen beschädigt werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des
Systems liegen und ist über den HIGH PASS-Regler einstellbar.
• Der LOW PASS-Regler sowie der SUBSONIC-Regler sind in diesem Anschlussbeispiel ohne Verwendung.
• Der Tastschalter STEREO 12 dB / MONO 24 dB ist in diesem Anschlussbeispiel ohne Verwendung.
PEGEL-REGLER
• Drehen Sie den Regler LEVEL gegen den Uhrzeigersinn auf die 9 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Regler LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Regler LEVEL nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASSANHEBUNG
• Den Regler BASS BOOST sollten Sie in diesem Anschlussbeispiel in die 0dB-Stellung bringen.
BASS-FERNBEDIENUNG
• Die beiliegende Bass-Fernbedienung ist in diesem Anschlussbeispiel ohne Verwendung.
HINWEIS!
Verbinden Sie keine Lautsprecher-Kabel mit der Fahrzeugkarosserie. Achten Sie zudem stets auf
die korrekte Polung der Anschlüsse. Das Vertauschen von Plus und Minus hat einen Totalverlust
der Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
BETRIEBSHINWEISE
Stereo Cinch-Audiokabel
(R/L) vom Steuergerät
mit dem LINE INPUT
R/L des Verstärkers
verbinden
Lautsprecher rechts
1 – 8 Ohm
7
Schalterstellung HP oder FULL
R L
• • •
