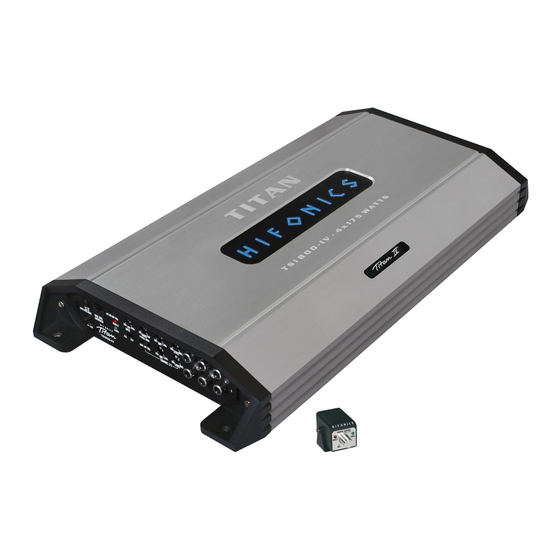

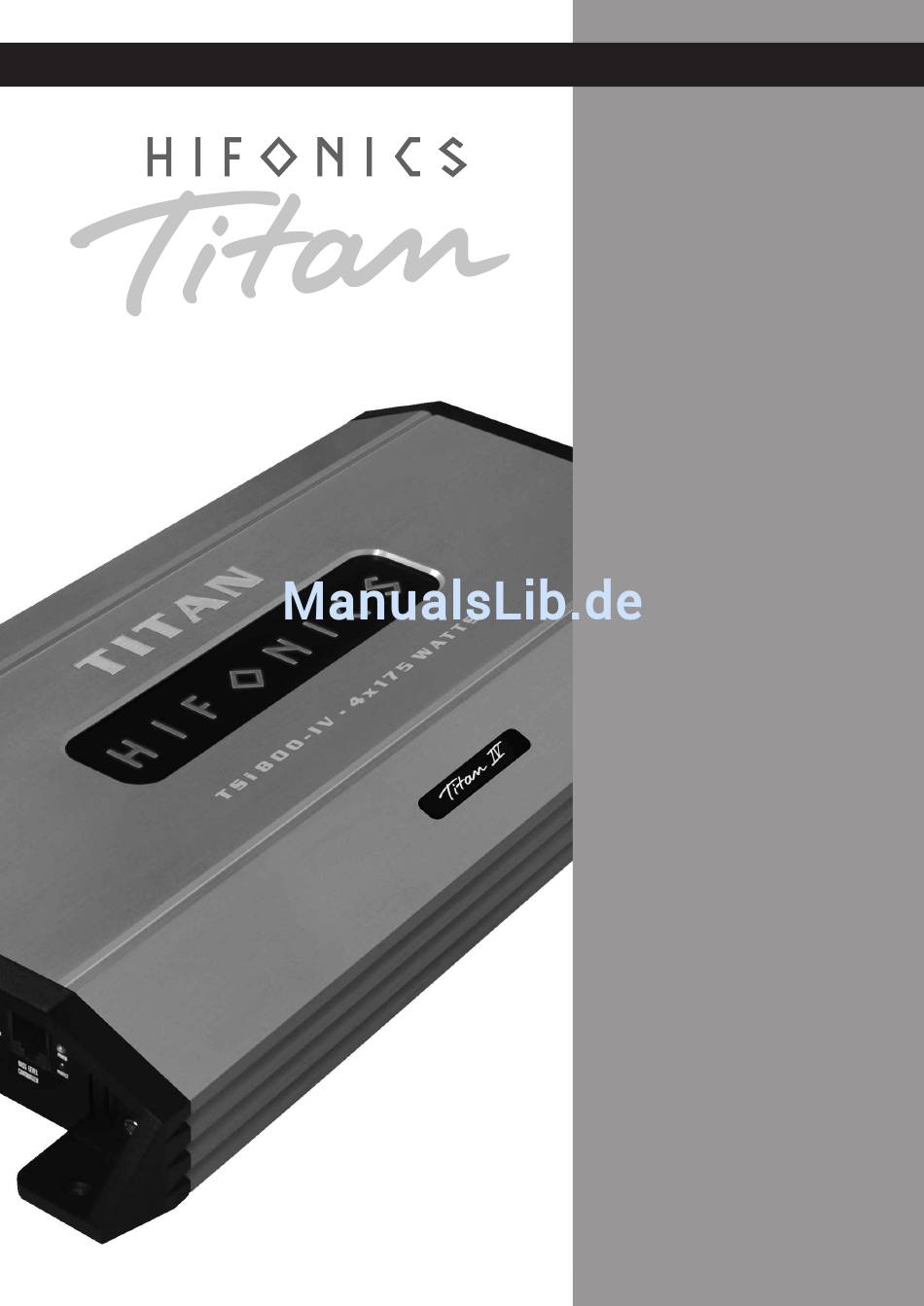

- Seite 1 BEDIENUNGSANLEITUNG / OWNER’S MANUAL Vers. 1.0 PERFORMANCE CLASS A/B 4-CHANNEL AMPLIFIER TSi600-IV TSi800-IV...
-
Seite 2: Inhaltsverzeichnis
DE | INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE BETRIEBSHINWEISE Funktionen und Bedienelemente Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) und 1 x Stereo System (Heck) Anschlussbeispiel 2-Kanal-Modus: 2 x Mono Subwoofer gebrückt Anschlussbeispiel 3-Kanal-Modus: Stereo System und 1 x Mono Subwoofer gebrückt TECHNISCHE DATEN & GARANTIEHINWEIS FEHLERBEHEBUNG THE OWNER’S MANUAL IN ENGLISH STARTS ON PAGE 15 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE|DE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! LAUTSPRECHERKABEL DÜRFEN KEINEN KONTAKT ZUR DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN KAROSSERIE/MASSE HABEN. Andernfalls könnten ernsthafte BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Schäden an den einzelnen Komponenten und der Fahrzeugelektrik AUSGELEGT. -
Seite 4: Installationshinweise
DE | INSTALLATIONSHINWEISE HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. -
Seite 5: Elektrische Anschlüsse
INSTALLATIONSHINWEISE|DE ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 20 qmm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. -
Seite 6: Betriebshinweise
DE | BETRIEBSHINWEISE FUNKTIONEN UND BEDIENELEMENTE Der BASS LEVEL CONTROLLER-Anschluss dient zum Anschluss des Kabels der im Lieferumfang enthaltenen TSi Bass- Fernbedienung, mit welcher der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden kann. Verwenden Sie nur die mitgelieferte Fernbedienung sowie das dazugehörende Kabel. Die Fernbedienung funktioniert nur im LPF/BPF-Modus und nur an Kanal 3/4. Im DUPE-Mode wird auch CH1/2 geregelt. - Seite 7 Verstärker. Wesentlich einfacher ist es, wenn Sie den optional erhältlichen – Adapter HF-HLA von HiFonics verwenden (siehe Seite 12). Erdung/Abschirmung Mit INPUT LEVEL MODE-Schalter kann die Art des Audio-Eingangssignals für die LINE IN-Cincheingänge festgelegt werden. In der gedrückten Stellung (LOW) sind die Eingänge für Vorverstärker-Audiosignale (Niedrigpegel, Vorverstärkerausgänge des Steuergeräts) zu benutzen.
-
Seite 8: Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) Und 1 X Stereo System (Heck)
DE | BETRIEBSHINWEISE ANSCHLUSSBEISPIEL: 4-Kanal-Modus Stereo Front- und Hecksystem Lautsprecher Lautsprecher vorne / links vorne / rechts 2 – 8 Ohm 2 – 8 Ohm Position XOVER MODE: HPF oder FULL Lautsprecher Lautsprecher Position Position hinten / links hinten / rechts INPUT: 4 CH XOVER MODE: 2 –... -
Seite 9: Anschlussbeispiel 2-Kanal-Modus: 2 X Mono Subwoofer Gebrückt
BETRIEBSHINWEISE | DE ANSCHLUSSBEISPIEL: 2-Kanal-Modus Mono 2 Subwoofer gebrückt BLC-TSi Subwoofer 1 Position XOVER MODE: 4 – 8 Ohm LPF/BPF Position Position Subwoofer 2 INPUT: 4 CH XOVER MODE: 4 – 8 Ohm DUPE Cinch-Audiokabel (L/R oder SUB OUT) vom Steuergerät mit dem LINE IN CH3/4 verbinden VERKABELUNG •... -
Seite 10: Anschlussbeispiel 3-Kanal-Modus: Stereo System Und 1 X Mono Subwoofer Gebrückt
DE | BETRIEBSHINWEISE ANSCHLUSSBEISPIEL: 3-Kanal-Modus Stereo System & Mono Subwoofer gebrückt BLC-TSi Lautsprecher Lautsprecher vorne / links vorne / rechts 2 – 8 Ohm 2 – 8 Ohm Position XOVER MODE: LPF/BPF Position Position Subwoofer INPUT: 4 CH XOVER MODE: 4 –... - Seite 11 NOTIZEN |DE...
-
Seite 12: Optionales Zubehör Für Hifonics Titan Tsi Verstärker
Fehlerbeschreibung. OPTIONALES ZUBEHÖR FÜR HiFONICS TITAN TSi VERSTÄRKER Zum einfachen Anschließen der Hochpegel-Lautsprecherausgänge des Steuergeräts am Verstärker bietet HiFonics den separat erhältlichen ”HI-to-LO”-Adapter HF-HLA an, der im gut sortierten Fachhandel erhältlich ist. Mit dem HF-HLA müssen Sie lediglich die abisolierten Lautsprecherkabel in die jeweiligen Buchsen klemmen und die RCA/Cinch-Stecker am Verstärker in die LINE IN Anschlüsse stecken. -
Seite 13: Fehlerbehebung
FEHLERBEHEBUNG |DE Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4. -
Seite 14: De | Fehlerbehebung
DE | FEHLERBEHEBUNG HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf. - Seite 15 TABLE OF CONTENT|ENG SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS OPERATIONAL INSTRUCTIONS Features and operational controls Interconnection example 4-Channel-Mode: 1 x Stereo System (Front) and 1 x Stereo System (Rear) Interconnection example 2-Channel-Mode: 2 x Mono Subwoofer bridged Interconnection example 3-Channel-Mode: 1 x Stereo System and 1 x Mono Subwoofer bridged SPECIFICATIONS &...
- Seite 16 ENG| SAFETY INSTRUCTIONS PLEASE CHECK THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! ENSURE THAT THE LOUDSPEAKER CABLES HAVE NO THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- CONTACT WITH THE VEHICLE’S CHASSIS/GROUND. Other- ATION WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A wise serious damages on the components and the electrical VEHICLE.
-
Seite 17: Mechanical Installation
INSTALLATION INSTRUCTIONS | ENG REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. MECHANICAL INSTALLATION Avoid any damage removing of the components of the vehicle like wires, cables, board computer, seat belts, gastank or the like. Ensure that chosen location provide sufficient air circulation for the amplifier. -
Seite 18: Electrical Interconnection
ENG| INSTALLATION INSTRUCTIONS ELECTRICAL INTERCONNECTION BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (at least 20 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. Clean and remove rust-streaked and oxidized areas on the contact points of the battery and the ground connection. - Seite 19 OPERATIONAL INSTRUCTIONS|ENG FUNCTIONS AND OPERATIONAL CONTROLS The BASS LEVEL CONTROLLER port is for the cable of the enclosed bass remote controller. With this bass remote controller, you are able to adjust the bass level e.g. out of the driver’s seat. Please use only the enclosed bass remote controller and cable. The controller works only in LPF/BPF and only on CH3/4.
- Seite 20 RCA connectors (separately available) and connect them with LINE IN of the amplifier. You can simplify the installation, if you use the separately available hi-to-lo adaptors HF-HLA from HiFonics (see page 25). – Shield The INPUT LEVEL MODE switch sets the operation mode of the LINE IN RCA connectors. In pushed position (LOW), the LINE IN is suited for pre-amplifier signal (low level signals, pre-amplifier outputs from the head unit).
- Seite 21 OPERATIONAL INSTRUCTIONS|ENG INTERCONNECTION EXAMPLE 4-Channel Mode: 2 x Stereo System (Front & rear) Speaker Speaker front / left front / right 2 – 8 Ohms 2 – 8 Ohms Position XOVER MODE: HPF or FULL Speaker Speaker Position Position rear / left rear / right INPUT: 4 CH XOVER MODE:...
-
Seite 22: Interconnection Example 2-Channel Mode: 2 X Mono Subwoofer Bridged
ENG|OPERATIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 2-Channel Mode: 2 x Mono Subwoofer bridged INTERCONNECTION EXAMPLE 2-Channel Mode: 2 x Mono Subwoofer bridged BLC-TSi Subwoofer 1 Position XOVER MODE: 4 – 8 Ohms LPF/BPF Position Position Subwoofer 2 INPUT: 4 CH XOVER MODE: 4 –... - Seite 23 OPERATIONAL INSTRUCTIONS|ENG EXAMPLE 3-Channel Mode: 1 x Stereo System & 1 x Mono Subwoofer bridged BLC-TSi Speaker Speaker left right 2 – 8 Ohms 2 – 8 Ohms Position XOVER MODE: LPF/BPF Position Position Subwoofer INPUT: 4 CH XOVER MODE: 4 –...
- Seite 24 ENG|NOTES...
- Seite 25 You can simplify the installation of the high level speaker connections, if you use the separately available hi-to-lo adaptors HF-HLA from HiFonics. You may find the adaptor at your car audio retailer. With the HF-HLA you just need to connect the bared speaker cables in the regarding ports and connect the RCA jacks with LINE IN on the amplifier.
- Seite 26 ENG|TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cables have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4.
- Seite 27 TROUBLE SHOOTING|ENG REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
- Seite 28 Audio Design GmbH · www.hifonics.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510 Designed and engineered by Audio Design in Germany. All Rights Reserved.
