jablotron JA-157P Installation

Zweizonen-Bewegungsmelder für den Außenbereich JA-157P - Vorhang
Der Funkbewegungsmelder für den Außenbereich JA-157P ist
eine Funk-Komponente des Sysrems JABLOTRON 100. Es handelt
sich um einen Zweizonen-Bewegungsmelder FTN-RAM-PT von
Optex für den Außenbereich, mit einem Erfassungswinkel von nur
5°. Damit eignet er sich besonders zur Überwachung kleiner
Flächen wie z.B. Balkone, französische Türen, Terrassen usw.
Er verfügt über einen Sender JA-150TX-V1 von der Firma
JABLOTRON ALARMS a.s.. Der Melder ist mit Optik und zwei
Strahlen mit hoher Immunität gegen Fehlalarme und Erkennung
kleiner Tiere ausgerüstet. Der Melder hat eine Anti-Masking-Funktion
zum Schutz gegen Abdecken seines Sichtfelds. Der Melder ist mit
zwei Schutzkontakten (Sabotagekontakten) ausgestattet, die ein
Öffnen oder gewaltsames Entfernen des Melders sofort melden.
Der Melder ist nur zur Montage durch einen geschulten Techniker mit
einem gültigen Jablotron Zertifikat bestimmt.
Installation des Melders
Installationsbedingungen:
1. Der Melder sollte an einer senkrechten Wand befestigt
werden.
2. Der Melder sollte 0,8 - 1,2 m über dem Boden angebracht
werden.
3. Bewegungen werden am besten erfasst, wenn sich die
Erfassungsbereiche überschneiden.
4. Im Sichtfeld des Melders sollten sich keine anderen
beweglichen Objekte befinden (Büsche, Bäume, hohes Gras
usw.).
5. Vermeiden Sie auch direkte Einwirkung starker Lichtquellen
(Sonnenspiegelungen, -aufgang, -untergang, etc.).
Installationsverfahren:

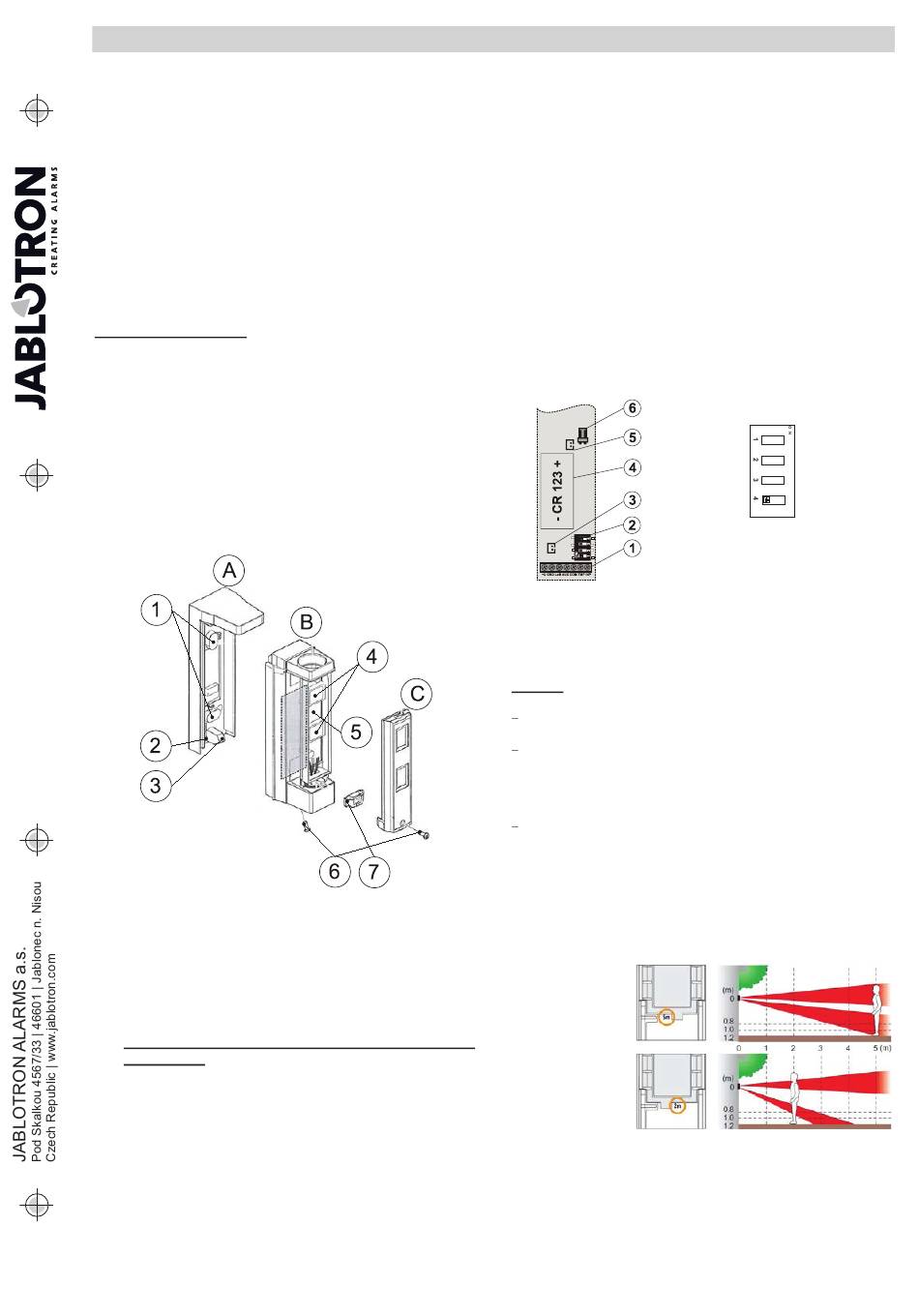

Abb. 1: Aufbau des Melders: A – Installationsunterlage des Melders,
B – Grundplatine, C – Vorder Deckel des Melders mit Linsen,
1 – Montagelöcher, 2 – Sprengteil des Sabotagekontakts,
3 – Oberfläche für Zusammensetzen mit einer Schraube,
4 – Linsen, 5 – DIP-Schalter für Einstellung, 6 – Arretierschrauben
für Zusammensetzen, 7 – ausziehbare Fixierlasche
1.
Schrauben Sie die Arretierschrauben des Deckels (6) und trennen
Sie zunächst die Teile A und B voneinander
Hinweis: Berühren Sie die Sensoroberflächen der
Melder nicht
2. Bringen Sie die Installationsunterlage
an einer geeigneten Stelle durch die Montagelöcher (1) an.
Hinweis: Wenn Sie Sabotagekontakt
ist es nötig, die Unterlage noch mithilfe einer Schraube durch das
Sprengteil (2) zu befestigen, damit es bei Abreißen zum
Ausbrechen kommen kann.
3. Nun nehmen Sie den vorderen Deckel (C), um den Sicht-Winkel
und die Einstellungen mit den DIP-Schaltern (5) einstellen
zu können.
4. Die Position der Erfassungseinheit ist mit einer gezahnten
Plastiklasche (7), die Sie nach oben drücken, einzustellen.
5. Nach Einstellung erforderliches Sicht-Winkels arretieren Sie
es durch Rückeinsatz der Plastiklasche (7).
Zweizonen-Bewegungsmelder für den Außenbereich JA-157P - Vorhang
6. Stellen Sie entsprechendes Verhalten mithilfe von DIP-Schaltern
(5) ein.
7. Fahren Sie mit Anmelden des Melders in dem System fort.
Der Signalsender für die Funk-Kommunikation ist im unteren Teil
der Grundplatine des Melders (B) platziert. Die Batterie wird in den
Batteriehalter eingelegt, der sich am Sender befindet. Verwenden
Sie nur eine Lithiumbatterie CR123A (3.0 V / 1.4 Ah). Die richtige
Polarität der Batterie ist auf dem Halter gekennzeichnet.
Anmeldeverfahren des Melders in das System:
a. Öffnen Sie die Software F-Link, wählen Sie die gewünschte
Position in der Registerkarte Komponentenliste und mit der
Taste Anmelden schalten Sie den Anmeldemodus ein.
b. Legen sie die Batterien ein (auf richtige Polarität der Batterie
achten). Nach dem Einlegen der Batterie in den Sender wird ein
Anmeldesignal an die Zentrale gesendet und der Melder wird an
der gewählten Position angelernt.
c. Setzen Sie den Melder in umgekehrter Reihenfolge zusammen,
als er demontiert wurde.
Abb. 2.: Funksender: 1 – Klemmleiste, 2 – DIP Schalter zum Einstellen des
Verhaltens (werkseitige Einstellung – die Funktionen der DIP-Schalter sind
an der Abbildung dargestellt), 3 – Anschluss für externen Sabotagekontakt,
4 – Batteriehalter, 5 – Steckbrücke für Freigabe der externen Antenne,
Hinweise:
Die Zentrale muss mit einem bereits angemeldeten Funkmodul JA-
11xR ausgestattet sein.
Der Melder kann auch durch Eingabe seiner Seriennumer in
F-Link (oder mithilfe eines Barcode-Lesers) angemeldet
werden. Die Seriennummer können Sie auf der Leiterplatte
finden. Geben Sie alle Zahlen unterhalb des Barcodes an
(1400-00-0000-0001).
Bei Bedarf kann der Sender um die externe Antenne AN-868 (2PIN)
ergänzt werden.In diesem Fall schließen Sie die Antenne an den
Anschluss (6) an und trennen Sie die Steckbrücke (5).
Am Melder kann ein Erfassungsbereich von 5 m oder 2 m
eingestellt werden. Drehen Sie hierzu an der Linse an der Unterseite
des Melders (näher zur Mitte des Deckels). Die Linse ist so geformt,
dass
Erfassungsbereich
abdeckt, wenn sie
wieder
Kunststoffsockel
eingesetzt
(siehe
Drehen Sie nicht
an
Linse!
des Melders (A)
verwenden wollen,
Abb. 3: Kennlinie 5m und 2m
Der Melder hat eine Anti-Masking-Funktion zum Schutz gegen
Abdecken seines Sichtfelds. Nach der Aktivierung der Funktion
sendet er Infrarot-Impulse und nach der Auswertung der Reflexion
ermittelt er seine eventuelle Abdeckung. Die Abdeckung wird
angezeigt, wenn sich das Hindernis in einem Abstand von weniger
als 10 cm vom Melder befindet.
1
Einschalten und Anmelden des Melders
Status (INP)
AUX = Störung
Nicht verwendet
Die Werkseinstellungen sind fett gedruckt.
6 – Anschluss für externe Antenne
Einstellen des optischen Teils
ihr hervorstehender Teil
in den
wird
Abb. 3).
der oberen
Anti-Masking-Funktion
N.C. N.O.
Puls (INP)
AUX = Masking
den von Ihnen gewählten
MMY52605
