Funkbewegungsmelder für den Außenbereich JA-159P

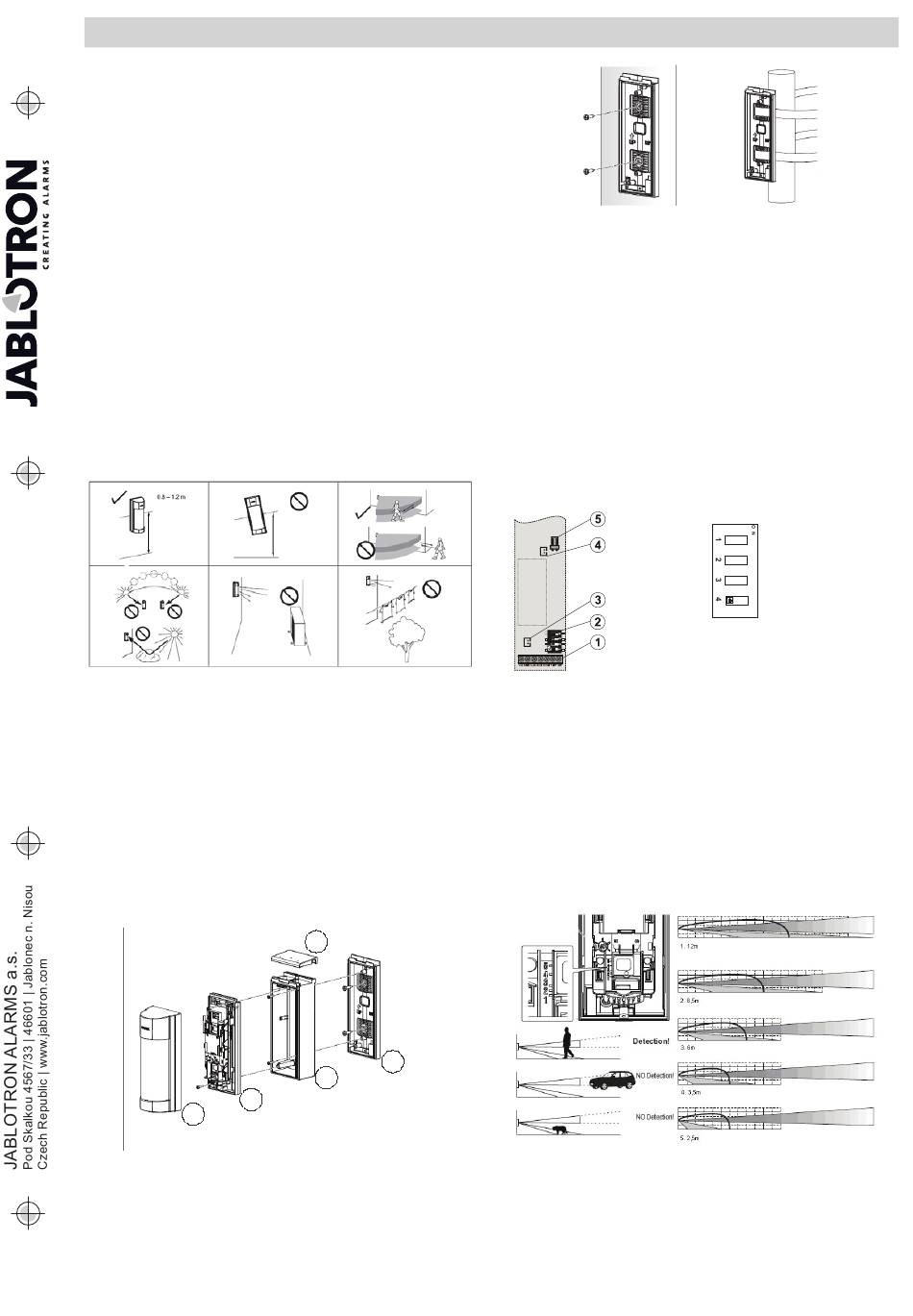

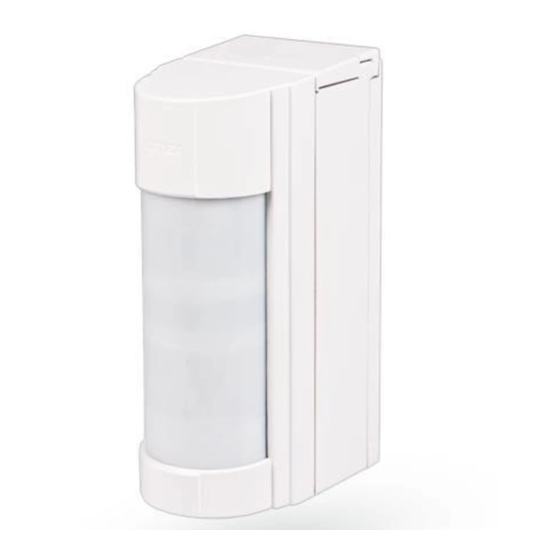

Der PIR-Melder JA-159P erfasst menschliche Bewegungen außerhalb eines
Gebäudes. Es handelt sich um einen Zweizonen-Melder der Firma Optex für
den Außenbereich, der über einen mit den Systemen JABLOTRON 100
kompatiblen Sender verfügt. Der optische Teil des Melders enthält zwei PIR-
Sensoren; es handelt sich um einen Zweizonen-Melder mit hoher Immunität
gegen Fehlalarme und Auslösung durch kleine Tiere. Der Melder hat eine Anti-
Masking-Funktion zum Schutz gegen Abdecken seines Sichtfelds. Der Melder
ist mit zwei SABOTAGE-Kontakten (vorne und hinten) ausgestattet, die ein
Öffnen oder eventuelles gewaltsames Entfernen des Melders sofort melden.
Der Melder führt regelmäßig einen Autotest durch und meldet dem System
seinen aktuellen Status. Der Melder ist nur zur Montage durch einen
geschulten Techniker mit einem gültigen Jablotron Zertifikat bestimmt.
Installation des Melders
Bei der Wahl eines geeigneten Installationsortes für den Melder beachten Sie
folgende Anweisungen:
1. der Melder muss in einer rechtwinkligen Position installiert werden
(sodass sich die obere Erfassungsebene parallel zum überwachten
Bereich befindet)
2. der Melder sollte 0,8 - 1,2 m über dem Boden angebracht werden
3. Bewegungen werden durch den Melder am besten erfasst, wenn sich die
Erfassungsbereiche überschneiden
4. im Sichtfeld des Melders sollten sich keine anderen beweglichen Objekte
befinden (Büsche, Bäume, hohes Gras, Klimaanlage usw.), vermeiden Sie
auch direkte Einwirkung
Sonnenuntergang, Sonnenreflexion)
Anmerkung: Wenn Sie mehrere Melder JA-159P verwenden, dürfen diese
nicht gegeneinander installiert werden, und es wird empfohlen sie in einem
Abstand von mindestens 1
Vorgehensweise:
1. lösen Sie vollständig die Sicherungsschraube an der unteren Seite des
Melder-Deckels (1) und nehmen Sie den Deckel (1) ab
2. schrauben Sie zwei Schrauben der Grundplatte des Melders (2) ab,
und nehmen Sie diese durch Kippen nach vorne ab
3. nehmen Sie den Batteriehalter heraus
4. nehmen Sie das Dach der Gehäuserückseite (5) ab
5. schrauben Sie zwei Schrauben ab, welche die Gehäuserückseite (3)
mit der Montageunterlage (4) verbinden
6. der Melder kann auf einem geraden Untergrund mit zwei Öffnungen für
Schrauben auf der Montageunterlage (4) befestigt werden, oder der
Melder kann mit Hilfe von metallenen Kabelbindern an einer
Rundstange installiert werden.
7. nach der Befestigung der Montageunterlage (4) am Untergrund bauen
Sie den Melder in umgekehrter Reihenfolge zusammen
Hinweis: Berühren Sie dabei nicht die Sensorflächen der Melder.
2
1
Abb. 1.: 1 - oberer Deckel, 2 - Grundplatte des Melders,
3 - Gehäuserückseite, 4 - Montageunterlage, 5 - Dach der
Gehäuserückseite
Funkbewegungsmelder für den Außenbereich JA-159P
starker Lichtquellen (Sonnenaufgang,
m zueinander zu installieren.
5
4
3
Abb. 2.: Installation des
Befestigung mittels metallener Kabelbinder.
Einschalten und Anlernen des Melders
Der Sender für die Funkkommunikation befindet sich unter dem optischen Teil
des Melders. Die Batterien werden in den Batteriehalter des Optex Melders
eingesetzt. Verwenden Sie zwei CR123 Lithiumbatterien (3 V, 1500 mAh)
desselben Herstellers und ersetzen Sie alle beide Batterien immer
gleichzeitig. Um die Lebensdauer zu verlängern, kann noch eine
zusätzliche (dritte) Batterie eingesetzt werden. Die korrekte Position der
Batterien ist auf dem Batteriehalter markiert. Alternativ können Lithiumbatterien
vom Typ LS(T)14500 (3,6 V, AA) verwendet werden. Beim Einsetzen der
Batterien muss der Teil des Batteriehalters entfernt werden, der mit einer
Metalllasche fixiert ist. Vorgehensweise beim Zuordnen des Melders im System:
a. Die Zentrale muss das Funkmodul JA-110R enthalten.
b. In dem Reiter Komponentenliste des Programms F-Link wählen Sie
die gewünschte Position und mit der Taste Anlernen schalten Sie den
Anlernmodus ein.
c. Legen sie die Batterien ein (auf richtige Polarität der Batterien achten).
Nach dem Einlegen der Batterien in den Melder wird ein Anlernsignal an
die Zentrale gesendet und der Melder wird an der gewählten Position
angelernt. Komplettieren Sie den Melder
AUX = Störung
Nicht verwendet
Abb. 3 - Funksender: 1 – Klemmleiste, 2 – DIP Schalter zum Einstellen des
Verhaltens (werkseitige Einstellung – die Funktionen der DIP-Schalter sind
an der Abbildung dargestellt), 3 – Anschluss für externen Schutzkontakt,
4 - Freigabe für externe Antenne, 5 – Anschluss für externe Antenne
Bei Bedarf kann der Sender um die externe Antenne AN-80 oder
AN-81 ergänzt werden, die am Stecker (5) angeschlossen wird und der DIP-
Schalter (4) wird geöffnet.
Einstellen des optischen Teils
Der optische Teil des Melders enthält zwei PIR-Sensoren mit AND-Logik.
Diese erfassen die Bewegungen
Erfassungswinkel des unteren Sensors in einem breiten Bereich einstellbar
ist. Das Alarmsignal
Erfassungsebenen gleichzeitig
Verschieben der Linse
Erfassungsebene entsprechend der nachstehenden Abbildung und Tabelle
ein.
Abb. 4.
1 / 2
Melders. Standardmäßige
N.C. N.O.
Status (INP) Puls (INP)
AUX = Antimasking
Die Werkseinstellungen sind fett gedruckt.
auf zwei Ebenen,
wird nur dann ausgelöst,
durchschritten werden.
stellen Sie die Neigung
Montage und
wobei der
wenn beide
Durch das
der unteren
