jablotron JA-154P Kurzanleitung

Dieses Dokument wurde maschinell aus dem englischen Original
übersetzt. Bei Unklarheiten oder Zweifeln beziehen Sie sich bitte auf die
ursprüngliche Ausführung des Dokuments. Bei Fehlern oder weiteren Fragen
wenden Sie sich bitte an den Technischen Support (die Kontaktdaten finden
Sie am Ende dieses Dokuments).
Das Produkt ist eine Komponente des JABLOTRON-Systems. Es wird für die
räumliche Erkennung von Bewegungen von Personen innerhalb von Gebäuden
verwendet. Seine Erkennungsmerkmale können durch die Verwendung einer
alternativen Linse geändert werden. Der Widerstand gegen Fehlalarme ist in zwei
Stufen wählbar. Der Melder hat einen pulsierenden Eingriff (er berichtet nur über
seine Aktivierung), kommuniziert drahtlos, wird von zwei Alkaline-Batterien versorgt
und nimmt eine Position im System ein. Der Melder ist für die Installation durch
einen geschulten Techniker mit einem gültigen Zertifikat von Jablotron vorgesehen.
Dieses Produkt ist mit den Bedienelementen JA-102K, JA-103K, JA-107K
und JA-152KR kompatibel.
Installation
Der Melder kann an einer Wand oder in einer Ecke des Raumes in einer Höhe
von 2,2-2,5 m montiert werden. Es sollten sich keine Objekte, die die Temperatur
schnell ändern (elektrische Heizungen, Verbrauchsgeräte für Gas usw.), keine sich
bewegenden Objekte (z.B. wehende Vorhänge über einem Heizkörper,
Roboterstaubsauger usw.) und keine Haustiere in seinem Sichtfeld befinden.
Es wird nicht empfohlen, den Melder gegenüber von Fenstern oder Reflektoren
oder an Orten zu installieren, an denen Luft strömt (Belüftung, Klimaanlagen,
Entlüftungsöffnungen, undichte Türen, usw.). Es dürfen sich keine Hindernisse im
Sichtfeld befinden, die die Sicht auf den Sicherungsbereich behindern würden.

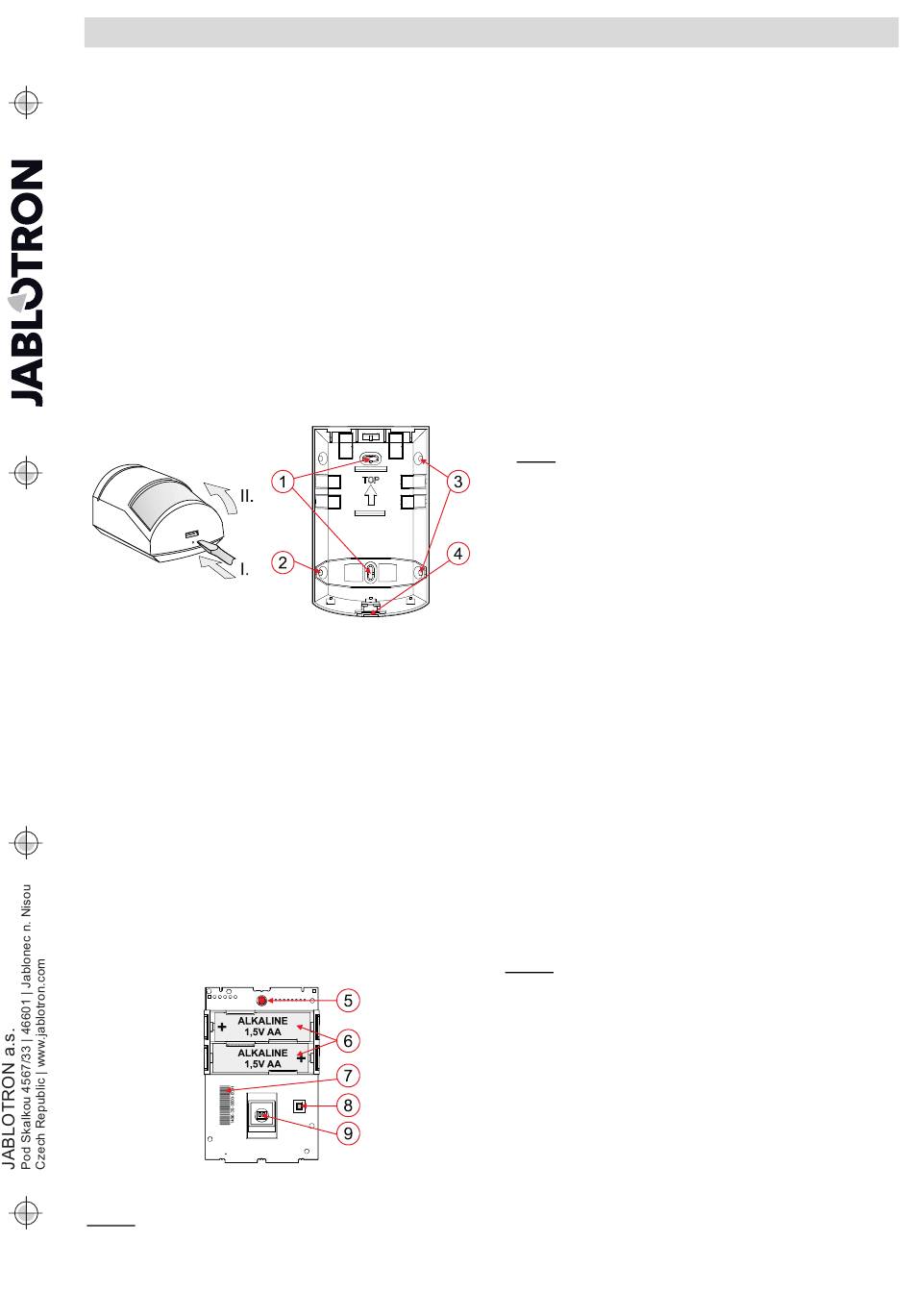

Abbildung 1: So öffnen Sie das Produkt und Beschreibung der hinteren Teile des
1 – Löcher für die Installation an einer ebenen Wand; 2, 3 – Löcher für die Installation
in einem Winkel (in einer Ecke); 4 – Deckelverriegelung
1. Öffnen Sie den Deckel des Melders durch Drücken des Riegels (4). Berühren
Sie nicht den PIR-Sensor im Inneren (9) - es besteht das Risiko einer
Beschädigung.
2. Verlegen Sie die Platine.
3. Brechen Sie die Löcher für die Platinenverschraubung im hinteren Kunststoff
aus und legen Sie den Ort an die Wand.
Setzen Sie die Platine wieder ein und folgen Sie der Anleitung zur Montage
4.
des Bediengeräts.
Vorgehen:
a. Das Bediengerät muss ein JA-11xR Funkmodul enthalten.
b. Wählen Sie in der Registerkarte Komponentenliste des Programms
F-Link die Position und drücken Sie die Taste Anmelden, um den
Anmeldemodus zu aktivieren.
c. Legen Sie beide Batterien in den Melder ein (achten Sie auf die richtige
Polarität der Batterien). Wenn die zweite Batterie eingelegt wird, wird ein
Lernsignal an die Zentrale übertragen und an der gewählten Position
eingelernt. Nachdem Sie die Batterien eingelegt haben, stabilisiert sich
der Melder (bis zu drei Minuten). Dieser Status wird durch die LED-
Leuchte (5) angezeigt.
5. Schließen Sie den Deckel des Melders. Um die Anforderungen der Normen zu
erfüllen, ist es notwendig, den oberen Teil mit der Verriegelungsschraube aus
der Verpackung zu sichern.
Abbildung 2: Beschreibung der internen Teile des Produkts
5 – LED-Leuchte; 6 – Batterien; 7 – Seriennummer; 8 – Sabotageschalter; 9 – PIR-
Hinweise:
− Wenn Sie den Melder in das System programmieren, nachdem die Batterien
bereits eingelegt wurden, trennen Sie diese zunächst ab, drücken Sie dann den
Sabotageschalter (8) und lassen Sie ihn los, um die Restenergie zu verbrauchen,
und programmieren Sie den Melder erst dann.
JA-154P
JA-154P Funk PIR Bewegungsmelder
Produkts
Sensor
− Der Melder kann auch durch Eingabe der Seriennummer (7) in der F-Link-
Software unter Verwendung des Bedienteils oder des Lesegeräts für Barcodes
in das System programmiert werden. Geben Sie alle unter dem Strichcode
angezeigten Ziffern ein (1400-00-0000-0001).
− Um den Melder aus dem System zu verlegen, löschen Sie ihn an der
entsprechenden Position in der Zentrale.
− Um die Norm EN 50131-3 zu erfüllen, muss die Verriegelung des Deckels (4) mit
der im Lieferumfang enthaltenen Schraube gesichert werden.
Kommunikation des Melders im System
Der Melder ist mit der neuen asynchronen Zwei-Wege-Kommunikation mit dem
JA-11xR Funkmodul ausgerüstet. Der Grund dafür ist die Beibehaltung des
Komforts bei möglichen Änderungen der internen Einstellungen (wie bei BUS-
Meldern), wobei auch die Lebensdauer der Batterie im normalen Betriebsmodus
berücksichtigt wird.
Nach dem Einlernen in das System arbeitet der Melder bis zum Verlassen des
Abonnements (jedoch nicht länger als 24 Stunden) im sogenannten beschleunigten
90er Modus. Das bedeutet, dass er alle 90 Sekunden prüft, ob sich das System
noch im Errichtermodus befindet, ob es neue Einstellungen annehmen soll oder ob
die LED-Leuchte Bewegung für einen Gehtest anzeigen soll.
Im normalen Betrieb des Systems empfängt der Melder standardmäßig keine
Signale (er erhält nur regelmäßige Reports, höchstens einmal alle 20 Minuten).
Beim Wechsel vom Betriebs- in den Errichtermodus kann es daher bis zu
20 Minuten dauern, bis der Melder vom Wartungszustand der Zentrale erfährt oder
Änderungen an den internen Einstellungen akzeptiert. Diese Zeit kann verkürzt
werden, indem Sie den Melder aktivieren (z.B. indem Sie sich vor den Melder
bewegen oder den Sabotageschalter öffnen = aktivieren), der sofort in den
beschleunigten 90-Sekunden-Modus wechselt.
Wichtig: Wenn Sie eine Verbindungsanfrage zur Änderung der internen
Einstellungen stellen, müssen Sie nicht 90 Sekunden (oder 20 Minuten) warten, bis
der Melder die Annahme der Einstellungen bestätigt. Das System merkt sich die
angeforderte Änderung und überträgt die neuen Einstellungen des Melders
während der regulären Kommunikation.
Einstellungen
Die Einstellungen werden unter Verwendung des Programms F-Link -
Registerkarte Komponentenliste vorgenommen. Verwenden Sie die Option Interne
Einstellungen für die Position des Melders. Es erscheint ein Kästchen, in dem Sie
die Einstellungen scharfschalten können (* Werkseinstellungen):
LED-Leuchte des Melders: Kästchen, standardmäßig nicht markiert. Schaltet
die rote LED-Leuchte zur Anzeige von Bewegungen während des Betriebs ein.
Signalisiert immer im Errichtermodus.
Immunitätsstufe: bestimmt den Widerstand gegen Fehlalarme. Die Stufe
Standard* kombiniert grundlegenden Widerstand mit einem schnellen Eingriff.
Die Stufe Erhöht bietet einen höheren Widerstand, aber der Melder reagiert
langsamer.
Testen des Melders
Im Errichtermodus der Zentrale zeigen die LED-Leuchten des Melders jede
Bewegung an. Nach Verlassen des Errichtermodus schaltet der Melder auf den in
den internen Einstellungen scharfgeschalteten Betriebsmodus um. Einzelne
Aktivierungen des Melders können auch im F-Link-Programm in der Registerkarte
Diagnose geprüft werden.
Im normalen Betriebsmodus des Melders sind die LED-Leuchten vollständig
ausgeschaltet, einschließlich der gelben Fehler-LED.
Batteriewechsel
Das System berichtet automatisch, wenn die Batterien schwach sind. Wir
empfehlen, die Batterien innerhalb von 2 Wochen nach dem Signal für schwache
Batterien auszutauschen. Der Austausch wird von einem Techniker im
Errichtermodus des Bediengeräts durchgeführt. Es ist immer notwendig, beide
Batterien gleichzeitig durch neue zu ersetzen!
Bevor Sie neue Batterien einlegen, warten Sie 10 Sekunden oder drücken Sie
den Sabotageschalter des Deckels (10), um jeden Reststrom auszuladen.
Hinweise:
− Der Melder zeigt eine schwache Batterie sofort an, indem die gelbe LED-
Leuchte für die Dauer der Stabilisierung des Melders blinkt (min. 15
Sekunden).
− Der Status der Batterie kann im F-Link-Programm in der Registerkarte
Diagnose geprüft werden.
− Damit der Melder ordnungsgemäß funktioniert, empfehlen wir die Verwendung
von Batterien aus dem Jablotron-Netz (LR6 (AA) 1,5 V) oder anderen
hochwertigen Alkaline-Batterien.
− Werfen Sie verbrauchte Batterien nicht in den Müll, sondern bringen Sie sie zu
einer Sammelstelle.
