| 88 |

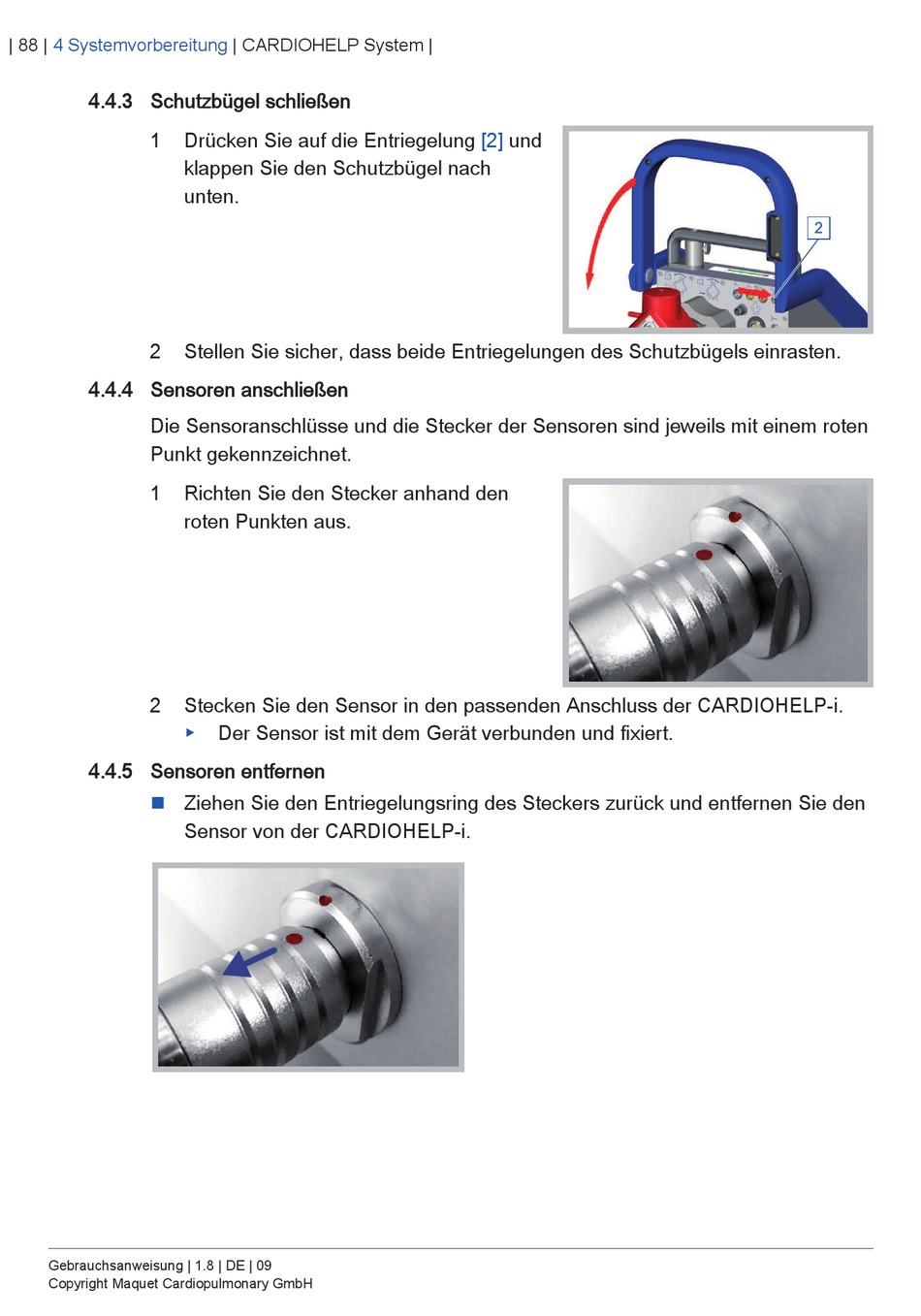

4 Systemvorbereitung
4.4.3 Schutzbügel schließen
1
2
4.4.4 Sensoren anschließen
Die Sensoranschlüsse und die Stecker der Sensoren sind jeweils mit einem roten
Punkt gekennzeichnet.
1
2
4.4.5 Sensoren entfernen
n
Gebrauchsanweisung | 1.8 | DE | 09
Copyright Maquet Cardiopulmonary GmbH
| CARDIOHELP System |
Drücken Sie auf die Entriegelung
klappen Sie den Schutzbügel nach
unten.
Stellen Sie sicher, dass beide Entriegelungen des Schutzbügels einrasten.
Richten Sie den Stecker anhand den
roten Punkten aus.
Stecken Sie den Sensor in den passenden Anschluss der CARDIOHELP-i.
▶
Der Sensor ist mit dem Gerät verbunden und fixiert.
Ziehen Sie den Entriegelungsring des Steckers zurück und entfernen Sie den
Sensor von der CARDIOHELP-i.
[2]
und
