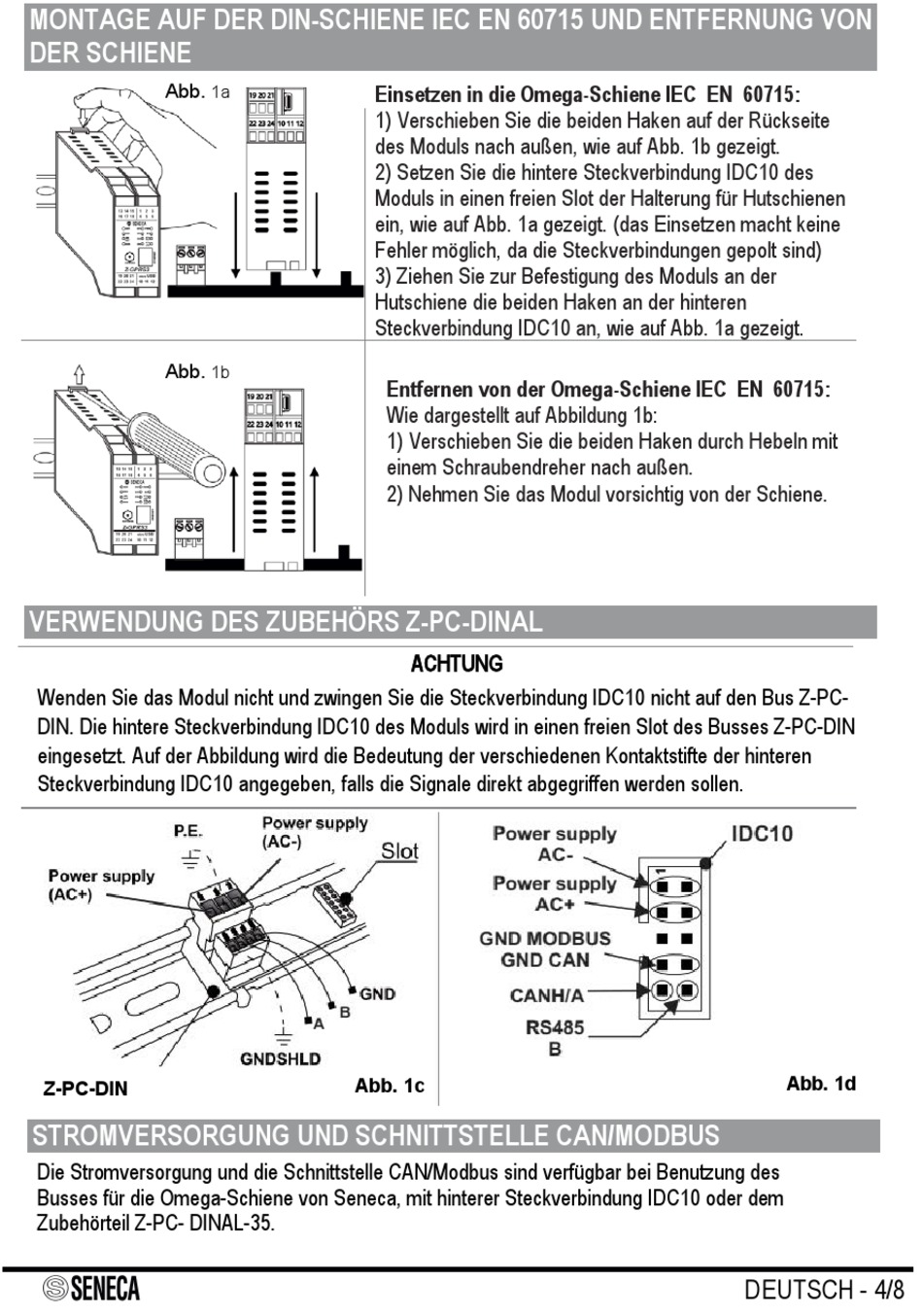

MONTAGE AUF DER DIN-SCHIENE IEC EN 60715 UND ENTFERNUNG VON
DER SCHIENE
Abb.
Abb.
VERWENDUNG DES ZUBEHÖRS Z-PC-DINAL
Wenden Sie das Modul nicht und zwingen Sie die Steckverbindung IDC10 nicht auf den Bus Z-PC-
DIN. Die hintere Steckverbindung IDC10 des Moduls wird in einen freien Slot des Busses Z-PC-DIN
eingesetzt. Auf der Abbildung wird die Bedeutung der verschiedenen Kontaktstifte der hinteren
Steckverbindung IDC10 angegeben, falls die Signale direkt abgegriffen werden sollen.
Z-PC-DIN
STROMVERSORGUNG UND SCHNITTSTELLE CAN/MODBUS
Die Stromversorgung und die Schnittstelle CAN/Modbus sind verfügbar bei Benutzung des
Busses für die Omega-Schiene von Seneca, mit hinterer Steckverbindung IDC10 oder dem
Zubehörteil Z-PC- DINAL-35.
t
Einsetzen in die Omega-Schiene IEC EN 60715:
1a
1) Verschieben Sie die beiden Haken auf der Rückseite
des Moduls nach außen, wie auf Abb. 1b gezeigt.
2) Setzen Sie die hintere Steckverbindung IDC10 des
Moduls in einen freien Slot der Halterung für Hutschienen
ein, wie auf Abb. 1a gezeigt. (das Einsetzen macht keine
Fehler möglich, da die Steckverbindungen gepolt sind)
3) Ziehen Sie zur Befestigung des Moduls an der
Hutschiene die beiden Haken an der hinteren
Steckverbindung IDC10 an, wie auf Abb. 1a gezeigt.
1b
Abb. 1c
Entfernen von der Omega-Schiene IEC EN 60715:
Wie dargestellt auf Abbildung 1b:
1) Verschieben Sie die beiden Haken durch Hebeln mit
einem Schraubendreher nach außen.
2) Nehmen Sie das Modul vorsichtig von der Schiene.
ACHTUNG
Abb. 1d
