ALIMENTACIÓN EXTERNA
•
La alimentación externa se realiza de una fuente de alimentación externa de tipo Power Bank (5V).
•
Conecte la fuente de alimentación externa al conector microUSB (3) del visor.
•
El visor cambia al funcionamiento con alimentación externa, al mismo tiempo la pila IPS 7А irá cargándose
paulatinamente.
•
En la pantalla aparecerá el pictograma de la pila
•
Si el visor funciona con alimentación eléctrica externa, sin que la pila IPS 7A esté conectada, se muestra el
pictograma .
•
Cuando se desconecta la fuente de alimentación externa, cambia a la fuente de alimentación interna (si está
instalada) sin que el visor se apague.
FUNCIONAMIENTO

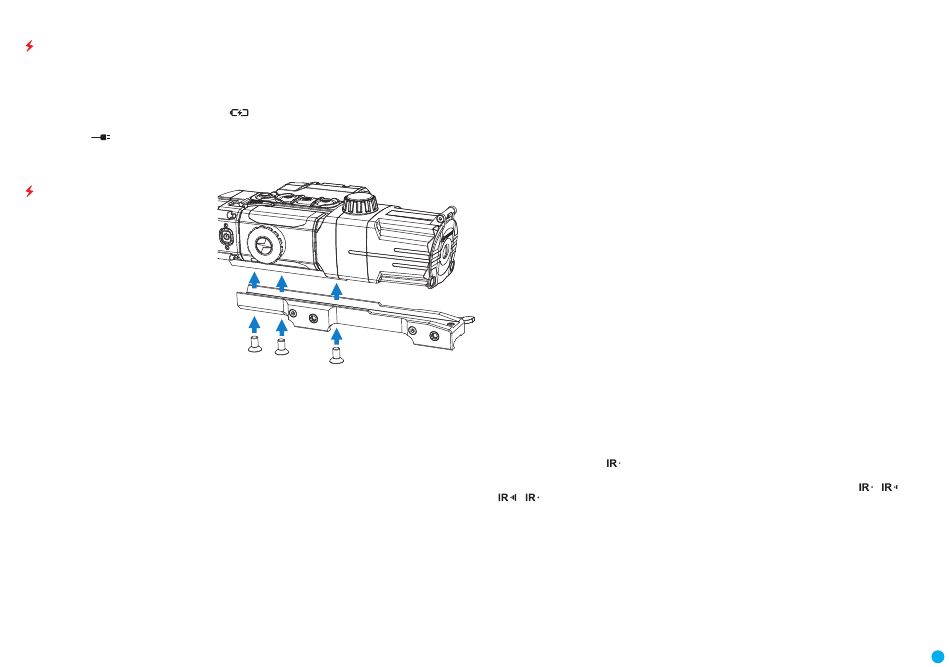

INSTALACIÓN DE SOPORTE
Antes de usar el visor, es necesario instalar
el soporte (puede que no esté incluido en el
paquete de entrega). La presencia de ranuras
de montaje en la barra para instalar el soporte
permite instalar el soporte en una de varias
posiciones para garantizar la comodidad de
uso.
•
Usando una llave hexagonal y tornillos, fije el
soporte en la barra de visor.
•
El soporte puede ser instalado con tres o dos
tornillos dependiendo de la posición elegida
del soporte.
•
La elección de la posición del soporte ayuda
a garantizar el distanciamiento correcto de la
pupila de salida, según el tipo de arma.
•
Monte el visor con soporte en el rifle y asegúrese de que la posición seleccionada es conveniente, luego
retire el visor.
•
Afloje los tornillos, aplique el pegamento fijatornillos a las roscas, apriete los tornillos. Deje que el
pegamento se seque durante el tiempo especificado en las instrucciones para el pegamento. El visor está
listo para la instalación y explotación en el arma.
•
Antes de utilizar el visor en la caza, siga las recomendaciones en la sección "Ajuste del tiro".
PUESTA EN MARCHA Y AJUSTES DE LA IMAGEN
•
Abra la tapa del objetivo (9).
•
Pulse el botón ENCENDIDO / APAGADO (18) para encender el visor. Pasados unos segundos, aparecerá una
imagen en la pantalla.
•
Para apagar la pantalla mientras el visor está funcionando, pulse y mantenga presionado el botón
ENCENDIDO / APAGADO (18) durante más de un segundo.
•
En la pantalla apagada aparece la notificación "Pantalla apagada".
•
Para encender la pantalla, pulse brevemente el botón ENCENDIDO / APAGADO (18).
•
Para apagar el visor, mantenga presionado el botón ENCENDIDO / APAGADO (18) durante más de tres
segundos. En la pantalla aparecen la notificación "Pantalla apagada" y la cuenta regresiva de 3 a 1 segundos,
después de lo cual el visor se apagará.
•
Ajuste la definición de los símbolos en la pantalla girando el anillo de ajuste dióptrico del ocular (1). En
adelante, cualesquiera que sean la distancia y otras condiciones, no hará falta girar el anillo de ajuste
dióptrico del ocular.
MANUAL DE INSTRUCCIONES DEL VISOR NOCTURNO DIGITAL DIGISIGHT ULTRA LRF
y se indicará el porcentaje del nivel de la carga.
•
Para enfocar en el objeto de observación gire la perrilla de enfoque del objetivo (8).
•
El ajuste de luminosidad y de contraste de la pantalla, la activación del zoom digital gradual se describe en la
sección "Menú de acceso rápido".
•
Al final de su uso, apague el visor con una pulsación prolongada del botón ENCENDIDO / APAGADO (18).
ENCENDIDO Y MODOS DE TELEMETRO DE LÁSER
El visor Digisight Ultra LRF está equipado con un telemetro láser incorporado que permite medir la distancia al
objeto de observación con una precisión de 1 metro.
Modo de medición única
•
Encienda el visor pulsando brevemente el botón ENCENDIDO / APAGADO (18).
•
Active el telemetro pulsando brevemente el botón ARRIBA (7). La retícula de puntería en la pantalla
desaparecerá, aparecerá la retícula de telemetro en rojo.
•
Apunta al objeto. Para medir la distancia al objeto una vez, pulse brevemente el botón ARRIBA (7).
•
Los resultados de la medición aparecerán en la esquina superior derecha de la pantalla.
•
El telemetro se desactiva después de 3 segundos de inactividad.
Modo de escaneo
•
Encienda el visor pulsando brevemente el botón ENCENDIDO / APAGADO (18).
•
Active el telemetro pulsando brevemente el botón ARRIBA (7). La retícula de puntería en la pantalla
desaparecerá, aparecerá la retícula de telemetro en rojo.
•
Active el modo de escaneo presionando prolongadamente el botón ARRIBA (7) para medir continuamente la
distancia hasta los objetos, asimismo la distancia hasta un objeto en movimiento.
•
Los resultados de la medición se mostrarán en la esquina superior derecha de la pantalla.
•
Desactive el modo de escaneo pulsando brevemente el botón ARRIBA (7) o apague el telemetro presionando
prolongadamente el botón ARRIBA (7).
•
Configuración adicional / funciones del telemetro se implementan en el menú LRF.
ILUMINADOR IR
El visor está equipado con un iluminador IR conectable con longitud de onda de 940 nm o 850 nm lo que
permite aumentar sustancialmente la distancia de observación en condiciones de poca luz u oscuridad.
Instalación del iluminador IR
•
Retire la tapa de conector del iluminador IR (13). Gire la tapa de acuerdo con la imagen, tire en la dirección
opuesta a la pila.
•
Retire la tapa de iluminador IR (14), suba el brazo de iluminador IR (17).
•
Coloque firmemente el iluminador en el conector del iluminador IR (12), baje la palanca (17).
•
Asegúrese de que el iluminador IR esté instalado y conectado al visor; el pictograma (IR) desaparecerá en la
pantalla.
•
Para activar el iluminador IR, pulse brevemente el botón IR (16) en el extremo del iluminador. Al encender el
nivel de potencia es mínimo .
•
El pictograma del iluminador IR con el nivel de potencia correspondiente se muestra en la barra de estado.
•
Pulsando brevemente el botón IR cambiará sucesivamente el nivel de potencia del iluminador (
> ).
•
Apague el iluminador IR presionando prolongadamente el botón IR; el icono IR desaparecerá de la pantalla.
Desmontaje del iluminador IR
•
Para retirar el iluminador, suba el brazo (17).
•
Coloque la tapa (13).
•
El icono del iluminador IR apagado y retirado IR se muestra en la barra de estado del visor.
Notas:
Al apagar el iluminador IR, el nivel de potencia no se guarda en la memoria del visor.
El enfoque no está previsto en el iluminador IR.
Durante el funcionamiento, el radiador del iluminador IR se calienta. Esta es una característica funcional y
constructiva; no es un mal funcionamiento.
> >
