GEZE IQ Box KNX
3.2
Ausführungen und Montagemöglichkeiten
Die IQ box KNX ist in den zwei Ausführungen UP (Unterputz) und HS (Hutschiene) erhältlich.
Die Gesamtkabellänge zwischen IQ box KNX und Fenster darf max. 15 m betragen.
Bei Syncro- oder Verriegelungsantrieben zählen alle einzelnen Antriebsleitungen.
3.2. 1

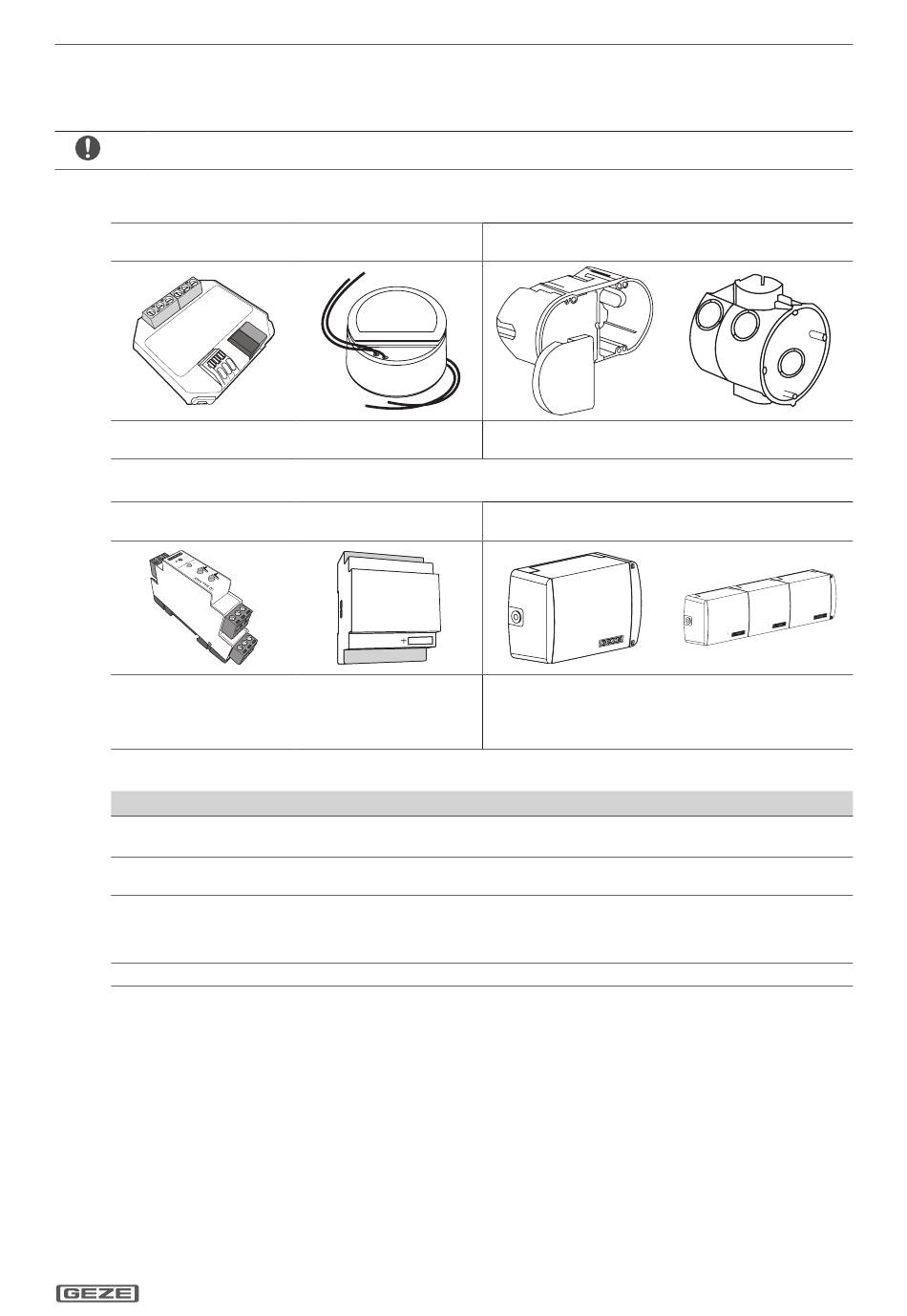

IQ box KNX UP – Ausführung für Unterputzmontage
IQ box KNX UP
Maße IQ box KNX UP: 50 mm x 45 mm x 19 mm
Montageort: Isolierstoff-Gerätedosen (DIN 49073 )
3.2.2 IQ box KNX HS – Hutschienenmontage
IQ box KNX HS
Maße IQ box KNX HS: 98 mm x 62 mm x 18 mm
Montageort: Aufputz- oder Unterputzgehäuse
auf 35 mm-Hutschiene.
3.3
Zubehör
Material
Antriebe
Lüftertaster
Netzteile
Gehäuse
Netzteil 1.1 A – 24 V UP
Netzteil
NT 1.5 – 4.2 A – 24 V HS
GEZE IQ windowdrives: ab SW 3.0
Slimchain, Powerchain, E 250 NT, E 90x, Power lock
LTA-24-AZ
LTA-LSA
NT 1,1A-24 V UP
NT 1,5A-24 V HS
NT 2,5A-24 V HS
NT 4,2A-24 V HS
Âufputz Gehäuse
Elektronik Gerätedose
Montagereihenfolge:
nicht relevant
GEZE Aufputz-Gehäuse ID 152010
mit 35 mm-Hutschiene für 6 Teilungseinheiten
In einem GEZE Aufputz-Gehäuse können maximal 2 IQ box
KNX HS sowie das 2, 5 A Netzteil ID 151424 untergebracht
werden. Für weitere Hutschienen Netzteile + IQ box KNX
HS kann das Gehäuse beliebig erweitert werden.
Unterputz-Schalterdose,
60 mm tief
Montagereihenfolge:
230 V innen, 24 V außen
Ident-Nr.
ID 129393
ID 118476
ID 151426
ID 151425
ID 151424
ID 151423
ID 152010
