2

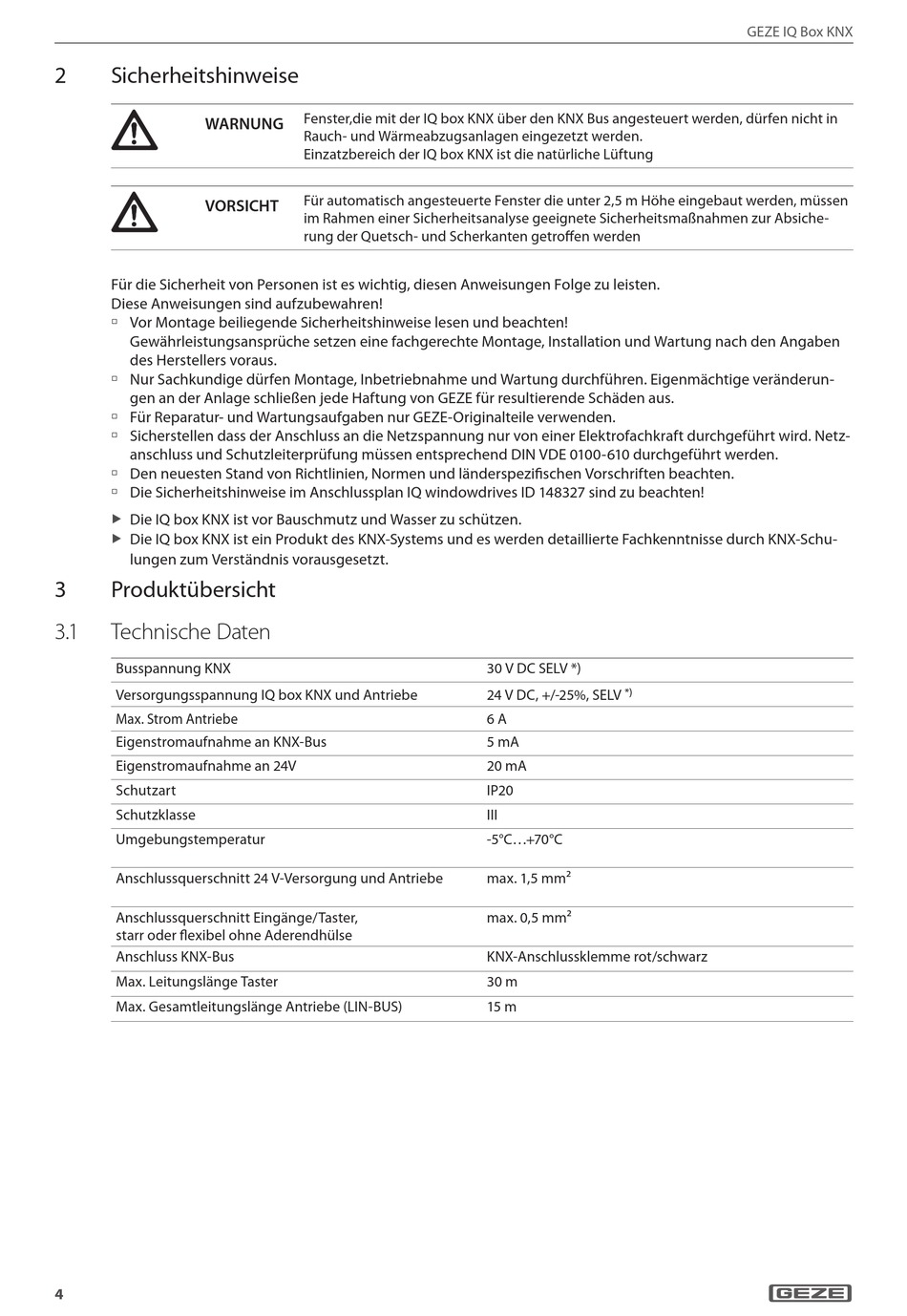

Sicherheitshinweise
WARNUNG
VORSICHT
Für die Sicherheit von Personen ist es wichtig, diesen Anweisungen Folge zu leisten.
Diese Anweisungen sind aufzubewahren!
à Vor Montage beiliegende Sicherheitshinweise lesen und beachten!
Gewährleistungsansprüche setzen eine fachgerechte Montage, Installation und Wartung nach den Angaben
des Herstellers voraus.
à Nur Sachkundige dürfen Montage, Inbetriebnahme und Wartung durchführen. Eigenmächtige veränderun-
gen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus.
à Für Reparatur- und Wartungsaufgaben nur GEZE-Originalteile verwenden.
à Sicherstellen dass der Anschluss an die Netzspannung nur von einer Elektrofachkraft durchgeführt wird. Netz-
anschluss und Schutzleiterprüfung müssen entsprechend DIN VDE 0100-610 durchgeführt werden.
à Den neuesten Stand von Richtlinien, Normen und länderspezifischen Vorschriften beachten.
à Die Sicherheitshinweise im Anschlussplan IQ windowdrives ID 148327 sind zu beachten!
Die IQ box KNX ist vor Bauschmutz und Wasser zu schützen.
X
Die IQ box KNX ist ein Produkt des KNX-Systems und es werden detaillierte Fachkenntnisse durch KNX-Schu-
X
lungen zum Verständnis vorausgesetzt.
3
Produktübersicht
3. 1
Technische Daten
Busspannung KNX
Versorgungsspannung IQ box KNX und Antriebe
Max. Strom Antriebe
Eigenstromaufnahme an KNX-Bus
Eigenstromaufnahme an 24V
Schutzart
Schutzklasse
Umgebungstemperatur
Anschlussquerschnitt 24 V-Versorgung und Antriebe
Anschlussquerschnitt Eingänge/Taster,
starr oder flexibel ohne Aderendhülse
Anschluss KNX-Bus
Max. Leitungslänge Taster
Max. Gesamtleitungslänge Antriebe (LIN-BUS)
4
Fenster,die mit der IQ box KNX über den KNX Bus angesteuert werden, dürfen nicht in
Rauch- und Wärmeabzugsanlagen eingezetzt werden.
Einzatzbereich der IQ box KNX ist die natürliche Lüftung
Für automatisch angesteuerte Fenster die unter 2,5 m Höhe eingebaut werden, müssen
im Rahmen einer Sicherheitsanalyse geeignete Sicherheitsmaßnahmen zur Absiche-
rung der Quetsch- und Scherkanten getroffen werden
30 V DC SELV *)
24 V DC, +/-25%, SELV
*)
6 A
5 mA
20 mA
IP20
III
-5°C...+70°C
max. 1,5 mm²
max. 0,5 mm²
KNX-Anschlussklemme rot/schwarz
30 m
15 m
