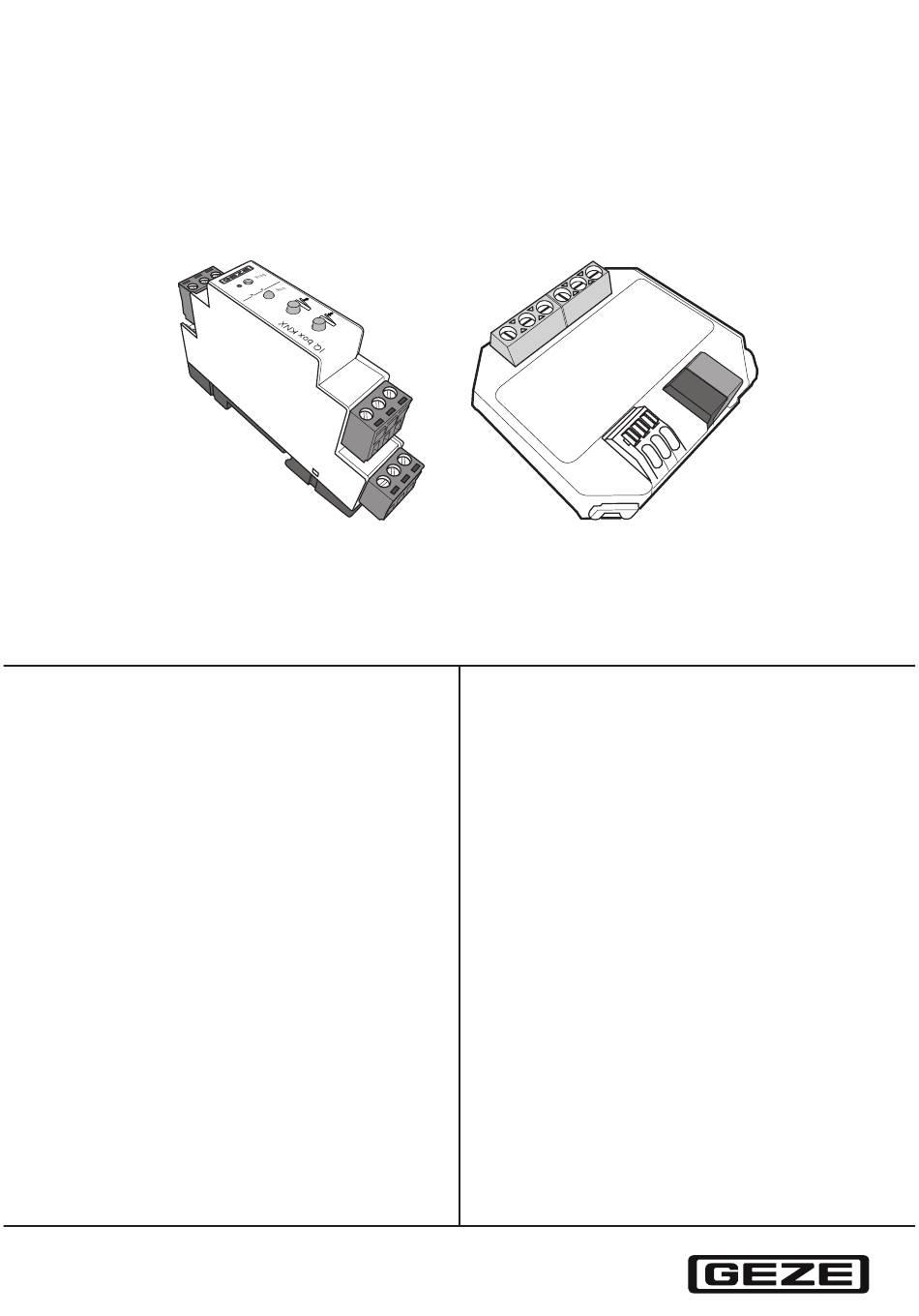

- Seite 1 IQ box KNX Inbetriebnahme Handbuch 166559-00...
-
Seite 2: Inhaltsverzeichnis
5.2.2 Physikalische Adresse der IQ box KNX vergeben ..........................7 Übersicht KNX Kommunikationsobjekte der IQ box KNX .................8 Parametrierung der IQ box KNX Funktionen über die ETS ...............9 Beschreibung der Funktionen ..................................9 IQ box KNX Parametrierung – ETS Menü ...............................11 7.2.1 Allgemein ..........................................11... -
Seite 3: Zu Diesem Dokument
Sie zum Download im Internet unter www.geze.com oder direkt unter www.iq-box-knx.geze.de. Für den Betrieb mit der IQ box KNX müssen die eingesetzten IQ windowdrives die Softwareversion 3.0 oder Die SW Version der Antriebe ist auf dem Etikett der Verpackung sowie dem Typenschild auf höher haben. -
Seite 4: Sicherheitshinweise
à Die Sicherheitshinweise im Anschlussplan IQ windowdrives ID 148327 sind zu beachten! Die IQ box KNX ist vor Bauschmutz und Wasser zu schützen. Die IQ box KNX ist ein Produkt des KNX-Systems und es werden detaillierte Fachkenntnisse durch KNX-Schu- lungen zum Verständnis vorausgesetzt. -
Seite 5: Ausführungen Und Montagemöglichkeiten

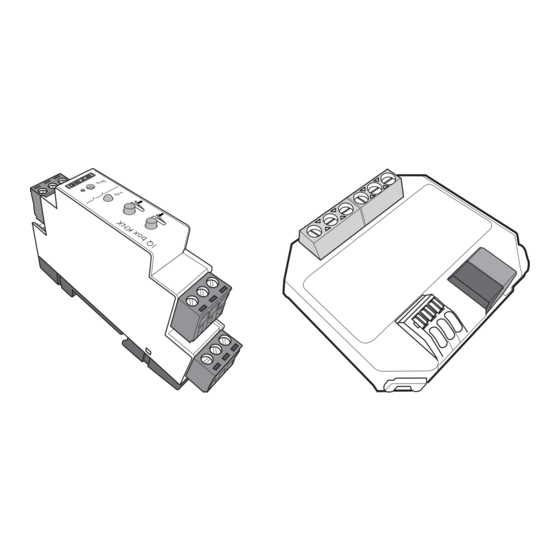

GEZE IQ Box KNX Ausführungen und Montagemöglichkeiten Die IQ box KNX ist in den zwei Ausführungen UP (Unterputz) und HS (Hutschiene) erhältlich. Die Gesamtkabellänge zwischen IQ box KNX und Fenster darf max. 15 m betragen. Bei Syncro- oder Verriegelungsantrieben zählen alle einzelnen Antriebsleitungen. -
Seite 6: Elektrischer Anschluss
GEZE IQ Box KNX Elektrischer Anschluss 4. 1 Anschlussplan IQ box KNX UP Fenster/ window max. 6 A 24 V DC 230V AC IQ box KNX + - - + - - Anschlussplan IQ box KNX HS Fenster/ window... -
Seite 7: Testbetrieb Und Inbetriebnahme Der Iq Windowdrives
Nach Anschluss der Antriebe und der 24 V-Versorgungsspannung kann mit Hilfe der Taste “Fenster AUF” (9) und der Taste „Fenster ZU“ (8) (siehe Abbildung IQ box KNX HS + UP) ein Probelauf der Antriebe durchgeführt wer- den, auch wenn das KNX-System noch nicht programmiert ist. -
Seite 8: Übersicht Knx Kommunikationsobjekte Der Iq Box Knx
GEZE IQ Box KNX Übersicht KNX Kommunikationsobjekte der IQ box KNX Objekt Nr. Objekt Name Funktion Flags Length Direction Bedienung und Automatik Fenster - Fahrbefehl Öffnen/Schließen 1.019 1 Bit Fenster - Fahrbefehl Schritt/Stopp 1.007 1 Bit Fenster - Sollposition Wert [%] 5.001... -
Seite 9: Parametrierung Der Iq Box Knx Funktionen Über Die Ets
GEZE IQ Box KNX Parametrierung der IQ box KNX Funktionen über die ETS Über die ETS Software können die Funktionen der IQ box KNX parametriert werden. 7. 1 Beschreibung der Funktionen ETS Parameter Funktion Beschreibung Menüpunkt Allgemein Stromsparmodus IQ box KNX geht nach einer einstellbaren Wartezeit in einen Stromsparmodus. - Seite 10 Wartezeit schließt das Fenster bzw. fährt die letzte Position an (je nach Parametereinstellung). Externer Taster Taster Die IQ box KNX verfügt über 2 Tastereingänge (Klemme 32, 33). Die Eingänge können als lokale Taster oder KNX Taster parametriert werden. Beide Tastereingänge können individuell parametriert werden.
-
Seite 11: Iq Box Knx Parametrierung - Ets Menü
GEZE IQ Box KNX IQ box KNX Parametrierung – ETS Menü 7.2. 1 Allgemein Parameter Werte Objektzugehörigkeit 30 Zeichen (IQ Box) Gerätename Deaktiviert Stromsparmodus Aktiviert Wartezeit [min] 1 … 20 (1) Reaktion bei keine Reaktion Busspannungsausfall Fenster schließen Ausfallzeit 1 Sekunde... -
Seite 12: Bedienung
GEZE IQ Box KNX 7.2.2 Bedienung Parameter Werte Objektzugehörigkeit 0, 10, 20, …, 100 (50) Geschwindigkeit Hand- steuerung - Öffnen [%] Geschwindigkeit Hand- 0, 10, 20, …, 100 (50) steuerung - Schließen [%] Schrittlüften Deaktiviert 2 Fenster - Fahrbefehl Stopp Nur öffnen... -
Seite 13: Automatik
GEZE IQ Box KNX 7.2.3 Automatik Parameter Werte Objektzugehörigkeit 0 … 100 (100) Geschwindigkeit Automatik [%] Automatik sperren Deaktiviert Öffnen gesperrt Ensperren Über Objekt 9 Automatik - Sperren Schalten Nach Sperrzeit Sperrzeit [min] 9 Automatik - Sperren 1 … 300 (30) Schalten Ensperren Über Objekt... -
Seite 14: Statusmeldungen
GEZE IQ Box KNX 7.2.4 Statusmeldungen Parameter Werte Objektzugehörigkeit Aktuelle Position senden Deaktiviert 11 Fenster - Aktuelle Position Statuswert [%] 1 … 20 (10) Bei Änderung Positionsänderung [%] Deaktiviert Statusmeldungen senden Bei Änderung Fenster - Zwischenposition Status Fenster - Geöffnet... -
Seite 15: Alarm
GEZE IQ Box KNX 7.2.5 Alarm Parameter Werte Objektzugehörigkeit Reaktion bei Fenster schließen Sicherheitsalarm Fenster öffnen Binär Typ Windalarm 23 Alarm - Windalarm Schalten 2 … 30 (4) Schwellwert Schwellwert Windge- 22 Alarm - Windgeschwindig- schwindigkeit [m/s] keit; Wert [m/s]... -
Seite 16: Externe Taster
GEZE IQ Box KNX 7.2.6 Externe Taster Parameter Werte Objektzugehörigkeit Taster 1 Deaktiviert (Kl.33) Fahrverhalten Tastbetrieb Öffnen Lokal Wirkrichtung mit Selbst- Schließen haltung Toggle Schrittweite [%] 2 … 50 (10) Tastbetrieb Wirkrichtung Öffnen ohne Selbst- Schließen haltung Fahrverhalten Tastbetrieb Wirkrichtung Öffnen... -
Seite 17: Service
GEZE IQ Box KNX 7.2.7 Service Parameter Werte Objektzugehörigkeit Deaktiviert Wartungsmeldung Bei Änderung 41 Service - Wartung Antrieb Status Deaktiviert Fehlermeldung Bei Änderung Störung Antrieb Sendeverhalten 42 Service - Störung Antrieb Zyklisch Zykluszeit Status [min] 1 … 255 (50) Bei Änderung Störung... -
Seite 18: Applikationsbeispiele
GEZE IQ Box KNX Applikationsbeispiele Die gezeigten Applikationsbeispiele sollen einen Überblick über die Anwendungsmöglichkeiten der IQ box KNX geben. Die Applikationsbeispiele sind beliebig kombinierbar und erweiterbar. Aufbaubeispiel: Taster (lokal/KNX) Basisfunktionen + einfache Lüftungsteuerung Manuelles Öffnen/Schließen/Stopp à Öffnen bis zu maximaler Öffnungsposition bzw. - Seite 19 GEZE IQ Box KNX Aufbaubeispiel: Erweiterung durch Wetterstation (Regen/Wind/Temperatur) Erweiterte Funktionsbeispiele KNX Automatisches Schließen bei Regen à Wird Regen durch die Wetterstation detektiert, dann schließt sich das Fenster bzw. die Fenstergruppe automatisch. Wetter- Automatisches Schließen bei Wind à station Ab einer gewissen Windstärke bzw. binär wird das Fenster bzw.
- Seite 20 GEZE IQ Box KNX Aufbaubeispiel: Intelligente Lüftungssteuerung Erweiterte Funktionsbeispiele intelligente KNX Lüftungssteuerung Nachtauskühlung à Im Sommer wird ab bestimmten Temperaturdiffe- renzen (innen zu außen) nachts zum Senken der Präsenz- Klimasteuerung Innentemperatur intelligent gelüftet. melder Ansteuerung abhängig von Luftqualität à Bei Überschreiten definierter Schwellenwerte (CO Taster Temperatur, Feuchte) wird intelligent gelüftet, bis...
-
Seite 21: Fehlerbehebung
KNX prüfen. LED 10 blinkt langsam. Länge der Anschlusskabel zum An- à trieb prüfen. Die Gesamtkabellänge zwischen IQ box KNX und Fenster darf max. 15 m betragen. Software Version der Antriebe auf à Typenschild prüfen. SW 3.0 oder höher wird benötigt Antrieb fährt nicht bei... - Seite 22 GEZE IQ Box KNX...
- Seite 23 GEZE IQ Box KNX...
