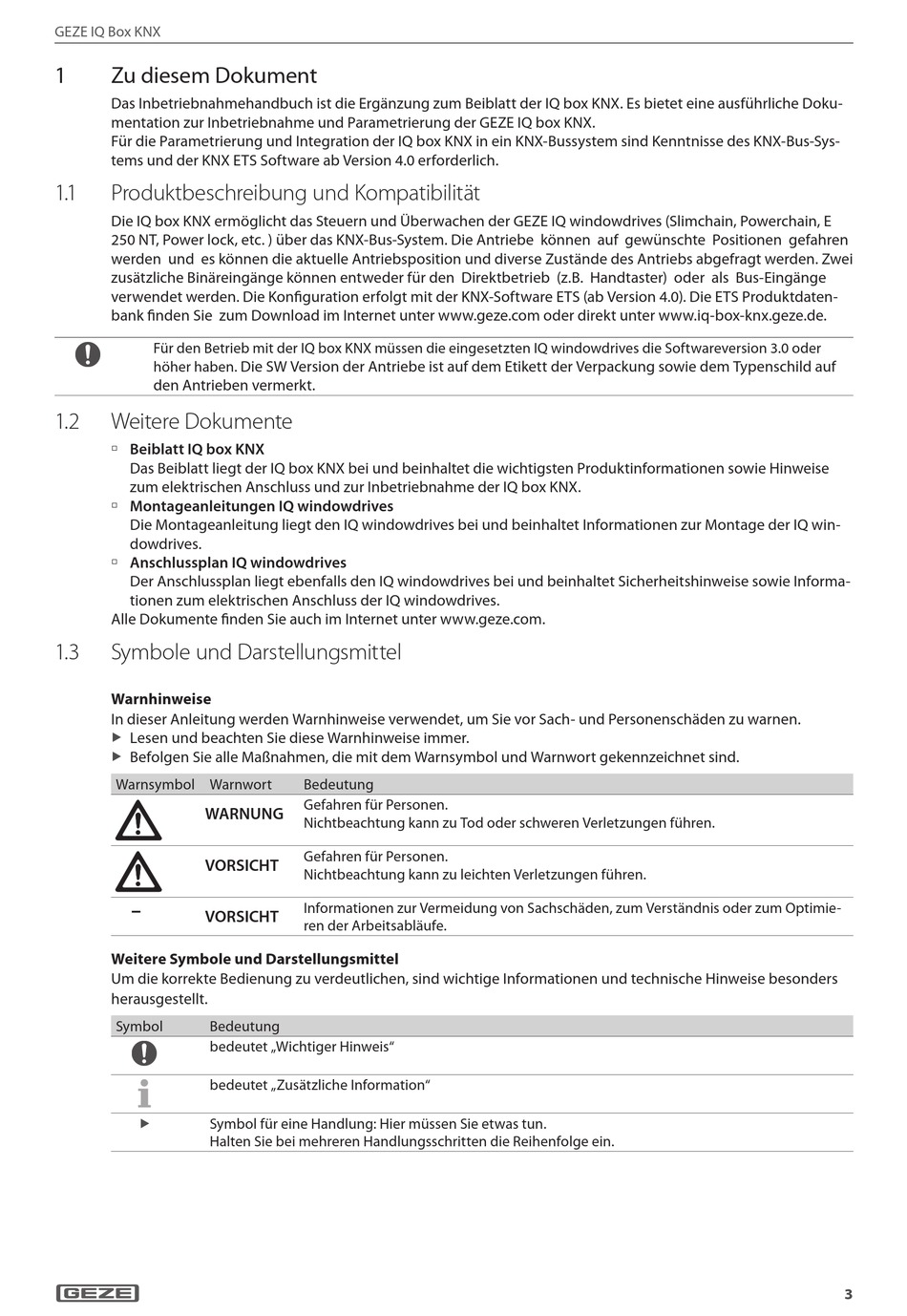

GEZE IQ Box KNX
1
Zu diesem Dokument
Das Inbetriebnahmehandbuch ist die Ergänzung zum Beiblatt der IQ box KNX. Es bietet eine ausführliche Doku-
mentation zur Inbetriebnahme und Parametrierung der GEZE IQ box KNX.
Für die Parametrierung und Integration der IQ box KNX in ein KNX-Bussystem sind Kenntnisse des KNX-Bus-Sys-
tems und der KNX ETS Software ab Version 4.0 erforderlich.
1. 1
Produktbeschreibung und Kompatibilität
Die IQ box KNX ermöglicht das Steuern und Überwachen der GEZE IQ windowdrives (Slimchain, Powerchain, E
250 NT, Power lock, etc. ) über das KNX-Bus-System. Die Antriebe können auf gewünschte Positionen gefahren
werden und es können die aktuelle Antriebsposition und diverse Zustände des Antriebs abgefragt werden. Zwei
zusätzliche Binäreingänge können entweder für den Direktbetrieb (z.B. Handtaster) oder als Bus-Eingänge
verwendet werden. Die Konfiguration erfolgt mit der KNX-Software ETS (ab Version 4.0). Die ETS Produktdaten-
bank finden Sie zum Download im Internet unter www.geze.com oder direkt unter www.iq-box-knx.geze.de.
Für den Betrieb mit der IQ box KNX müssen die eingesetzten IQ windowdrives die Softwareversion 3.0 oder
höher haben.
den Antrieben vermerkt.
1.2
Weitere Dokumente
à Beiblatt IQ box KNX
Das Beiblatt liegt der IQ box KNX bei und beinhaltet die wichtigsten Produktinformationen sowie Hinweise
zum elektrischen Anschluss und zur Inbetriebnahme der IQ box KNX.
à Montageanleitungen IQ windowdrives
Die Montageanleitung liegt den IQ windowdrives bei und beinhaltet Informationen zur Montage der IQ win-
dowdrives.
à Anschlussplan IQ windowdrives
Der Anschlussplan liegt ebenfalls den IQ windowdrives bei und beinhaltet Sicherheitshinweise sowie Informa-
tionen zum elektrischen Anschluss der IQ windowdrives.
Alle Dokumente finden Sie auch im Internet unter www.geze.com.
1.3
Symbole und Darstellungsmittel
Warnhinweise
In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen.
Lesen und beachten Sie diese Warnhinweise immer.
X
Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind.
X
Warnsymbol Warnwort
WARNUNG
VORSICHT
–
VORSICHT
Weitere Symbole und Darstellungsmittel
Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informationen und technische Hinweise besonders
herausgestellt.
Symbol
Bedeutung
bedeutet „Wichtiger Hinweis"
bedeutet „Zusätzliche Information"
Symbol für eine Handlung: Hier müssen Sie etwas tun.
X
Halten Sie bei mehreren Handlungsschritten die Reihenfolge ein.
Die SW Version der Antriebe ist auf dem Etikett der Verpackung sowie dem Typenschild auf
Bedeutung
Gefahren für Personen.
Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.
Gefahren für Personen.
Nichtbeachtung kann zu leichten Verletzungen führen.
Informationen zur Vermeidung von Sachschäden, zum Verständnis oder zum Optimie-
ren der Arbeitsabläufe.
3
