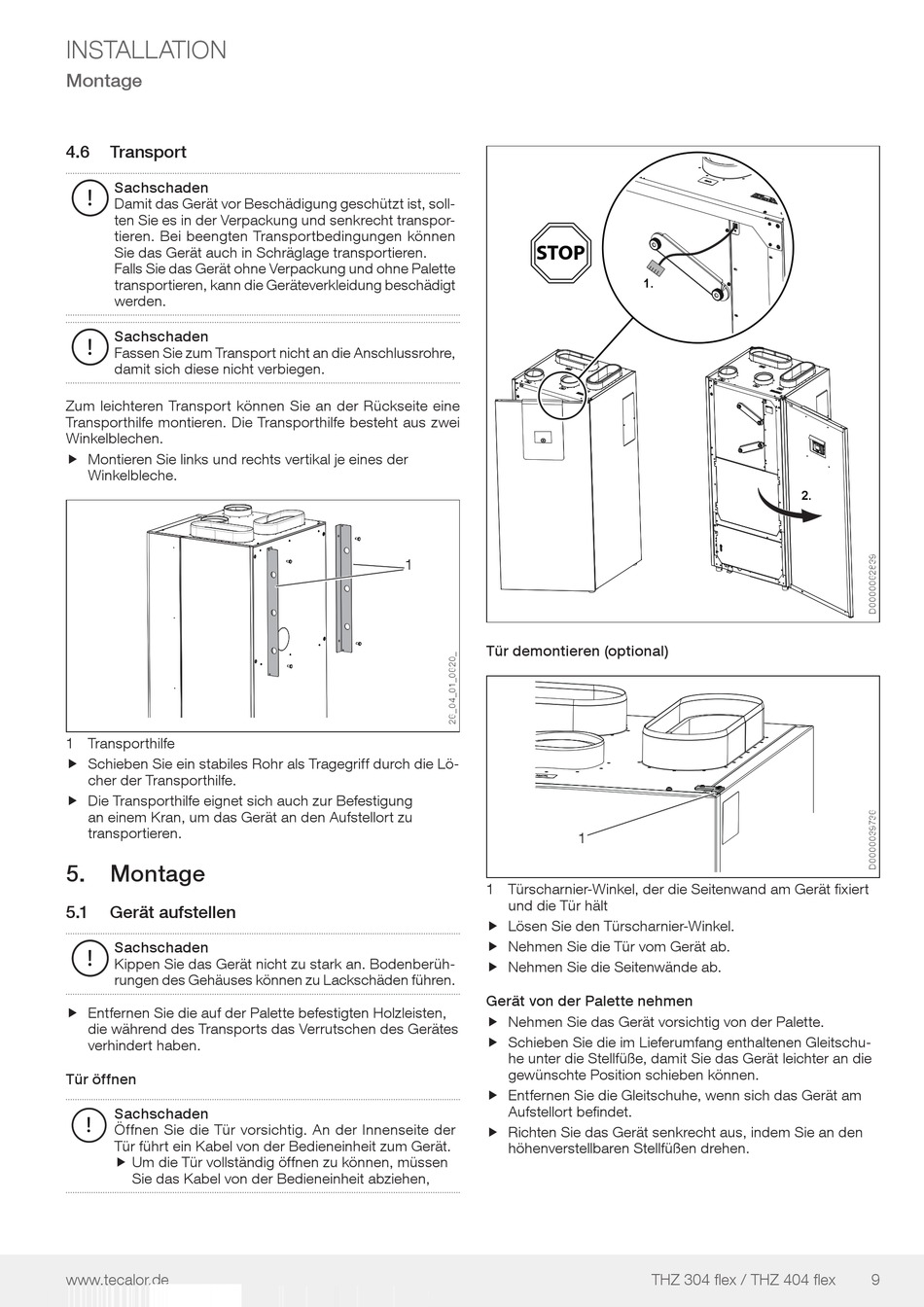

INsTALLATIoN
Montage
4.6
Transport
Sachschaden
!
Damit das Gerät vor Beschädigung geschützt ist, soll-
ten Sie es in der Verpackung und senkrecht transpor-
tieren. Bei beengten Transportbe d ingungen können
Sie das Gerät auch in Schräglage transportieren.
Falls Sie das Gerät ohne Verpackung und ohne Palette
transportieren, kann die Geräteverkleidung beschädigt
werden.
Sachschaden
!
Fassen Sie zum Transport nicht an die Anschlussrohre,
damit sich diese nicht verbiegen.
Zum leichteren Transport können Sie an der Rückseite eine
Transporthilfe montieren. Die Transporthilfe besteht aus zwei
Winkelblechen.
f Montieren Sie links und rechts vertikal je eines der
f
Winkelbleche.
1 Transporthilfe
f Schieben Sie ein stabiles Rohr als Tragegriff durch die Lö-
f
cher der Transporthilfe.
f Die Transporthilfe eignet sich auch zur Befestigung
f
an einem Kran, um das Gerät an den Aufstellort zu
transportieren.
5.
Montage
5.1
Gerät aufstellen
Sachschaden
!
Kippen Sie das Gerät nicht zu stark an. Bodenberüh-
rungen des Gehäuses können zu Lackschäden führen.
f Entfernen Sie die auf der Palette befestigten Holzleisten,
f
die während des Transports das Verrutschen des Gerätes
verhindert haben.
Tür öffnen
Sachschaden
!
Öffnen Sie die Tür vorsichtig. An der Innenseite der
Tür führt ein Kabel von der Bedieneinheit zum Gerät.
f Um die Tür vollständig öffnen zu können, müssen
f
Sie das Kabel von der Bedieneinheit abziehen,
www.tecalor.de
STOP
1
Tür demontieren (optional)
1
1 Türscharnier-Winkel, der die Seitenwand am Gerät fixiert
und die Tür hält
f Lösen Sie den Türscharnier-Winkel.
f
f Nehmen Sie die Tür vom Gerät ab.
f
f Nehmen Sie die Seitenwände ab.
f
Gerät von der Palette nehmen
f Nehmen Sie das Gerät vorsichtig von der Palette.
f
f Schieben Sie die im Lieferumfang enthaltenen Gleitschu-
f
he unter die Stellfüße, damit Sie das Gerät leichter an die
gewünschte Position schieben können.
f Entfernen Sie die Gleitschuhe, wenn sich das Gerät am
f
Aufstellort befindet.
f Richten Sie das Gerät senkrecht aus, indem Sie an den
f
höhenverstellbaren Stellfüßen drehen.
1.
2.
THZ 304 flex / THZ 404 flex
9
