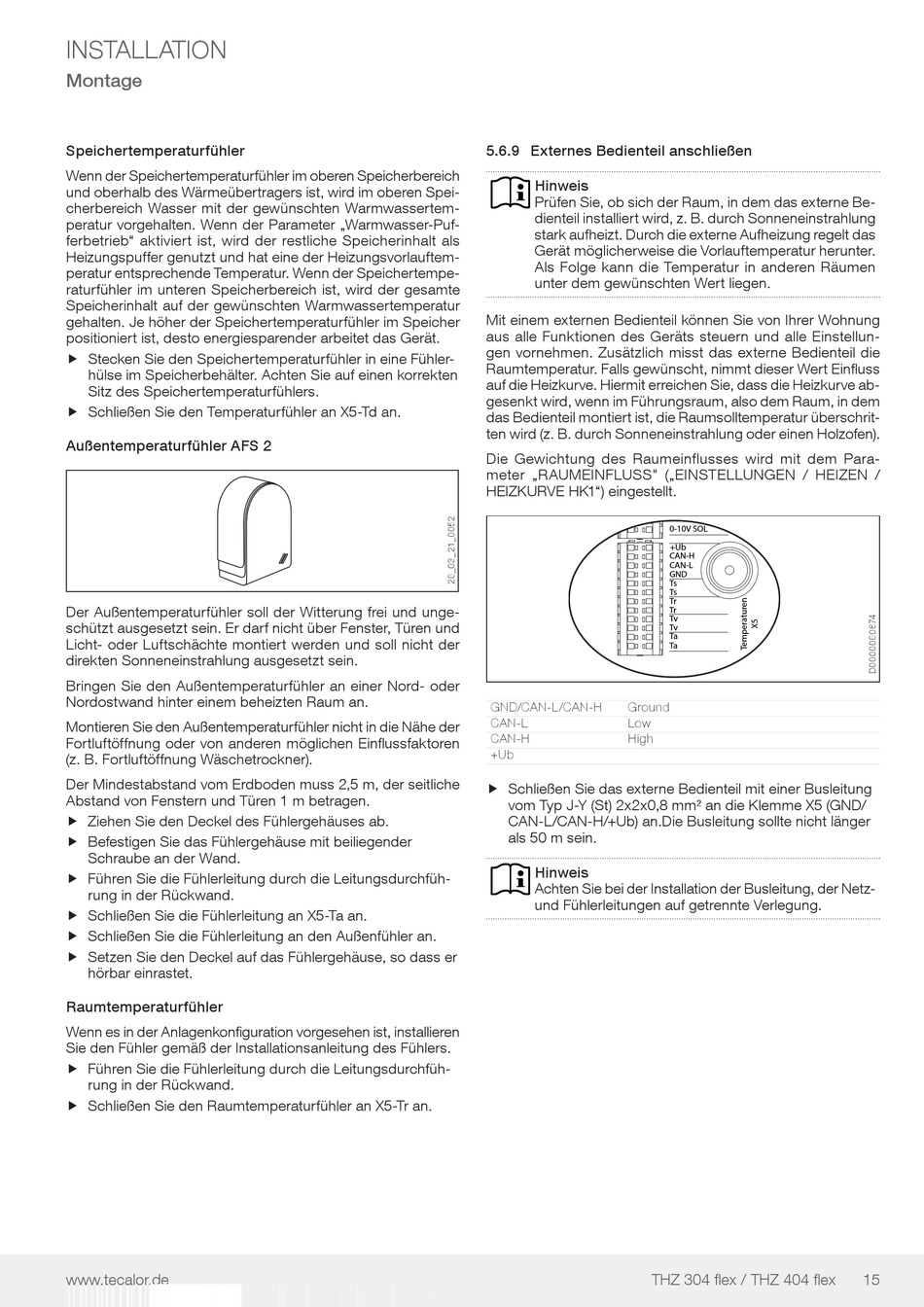

INsTALLATIoN
Montage
Speichertemperaturfühler
Wenn der Speichertemperaturfühler im oberen Speicherbereich
und oberhalb des Wärmeübertragers ist, wird im oberen Spei-
cherbereich Wasser mit der gewünschten Warmwassertem-
peratur vorgehalten. Wenn der Parameter „Warmwasser-Puf-
ferbetrieb" aktiviert ist, wird der restliche Speicherinhalt als
Heizungspuffer genutzt und hat eine der Heizungsvorlauftem-
peratur entsprechende Temperatur. Wenn der Speichertempe-
raturfühler im unteren Speicherbereich ist, wird der gesamte
Speicherinhalt auf der gewünschten Warmwassertemperatur
gehalten. Je höher der Speichertemperaturfühler im Speicher
positioniert ist, desto energiesparender arbeitet das Gerät.
f Stecken Sie den Speichertemperaturfühler in eine Fühler-
f
hülse im Speicherbehälter. Achten Sie auf einen korrekten
Sitz des Speichertemperaturfühlers.
f Schließen Sie den Temperaturfühler an X5-Td an.
f
Außentemperaturfühler AFS 2
Der Außentemperaturfühler soll der Witterung frei und unge-
schützt ausgesetzt sein. Er darf nicht über Fenster, Türen und
Licht- oder Luftschächte montiert werden und soll nicht der
direkten Sonneneinstrahlung ausgesetzt sein.
Bringen Sie den Außentemperaturfühler an einer Nord- oder
Nordostwand hinter einem beheizten Raum an.
Montieren Sie den Außentemperaturfühler nicht in die Nähe der
Fortluftöffnung oder von anderen möglichen Einflussfaktoren
(z. B. Fortluftöffnung Wäschetrockner).
Der Mindestabstand vom Erdboden muss 2,5 m, der seitliche
Abstand von Fenstern und Türen 1 m betragen.
f Ziehen Sie den Deckel des Fühlergehäuses ab.
f
f Befestigen Sie das Fühlergehäuse mit beiliegender
f
Schraube an der Wand.
f Führen Sie die Fühlerleitung durch die Leitungsdurchfüh-
f
rung in der Rückwand.
f Schließen Sie die Fühlerleitung an X5-Ta an.
f
f Schließen Sie die Fühlerleitung an den Außenfühler an.
f
f Setzen Sie den Deckel auf das Fühlergehäuse, so dass er
f
hörbar einrastet.
Raumtemperaturfühler
Wenn es in der Anlagenkonfiguration vorgesehen ist, installieren
Sie den Fühler gemäß der Installationsanleitung des Fühlers.
f Führen Sie die Fühlerleitung durch die Leitungsdurchfüh-
f
rung in der Rückwand.
f Schließen Sie den Raumtemperaturfühler an X5-Tr an.
f
www.tecalor.de
5.6.9 Externes Bedienteil anschließen
Hinweis
Prüfen Sie, ob sich der Raum, in dem das externe Be-
dienteil installiert wird, z. B. durch Sonneneinstrahlung
stark aufheizt. Durch die externe Aufheizung regelt das
Gerät möglicherweise die Vorlauftemperatur herunter.
Als Folge kann die Temperatur in anderen Räumen
unter dem gewünschten Wert liegen.
Mit einem externen Bedienteil können Sie von Ihrer Wohnung
aus alle Funktionen des Geräts steuern und alle Einstellun-
gen vornehmen. Zusätzlich misst das externe Bedienteil die
Raumtemperatur. Falls gewünscht, nimmt dieser Wert Einfluss
auf die Heizkurve. Hiermit erreichen Sie, dass die Heizkurve ab-
gesenkt wird, wenn im Führungsraum, also dem Raum, in dem
das Bedienteil montiert ist, die Raumsolltemperatur überschrit-
ten wird (z. B. durch Sonneneinstrahlung oder einen Holzofen).
Die Gewichtung des Raumeinflusses wird mit dem Para-
meter „RAUMEINFLUSS" („eINsTeLLUNGeN / HeIZeN /
HEIZKURVE HK1") eingestellt.
GND/CAN-L/CAN-H
Ground
CAN-L
Low
CAN-H
High
+Ub
f Schließen Sie das externe Bedienteil mit einer Busleitung
f
vom Typ J-Y (St) 2x2x0,8 mm² an die Klemme X5 (GND/
CAN-L/CAN-H/+Ub) an.Die Busleitung sollte nicht länger
als 50 m sein.
Hinweis
Achten Sie bei der Installation der Busleitung, der Netz-
und Fühlerleitungen auf getrennte Verlegung.
THZ 304 flex / THZ 404 flex
0-10V SOL
+Ub
CAN-H
CAN-L
GND
Ts
Ts
Tr
Tr
Tv
Tv
Ta
Ta
15
