Beispiel 2: Anzeigen von 601-Komponentensignalen
Ausgehend von Beispiel 1 geht es jetzt darum, das Oszilloskop so
einzustellen, daß auf einer bestimmten Zeile getriggert wird, die sich
in einem interessanten Bereich des Videobildes befindet. Gehen Sie
wir folgt vor, während das Gerät sich im Videobildmodus befindet:
1. Wählen Sie mit der seitlichen Menütaste Halbb./Zeile die Option
Zeile aus.

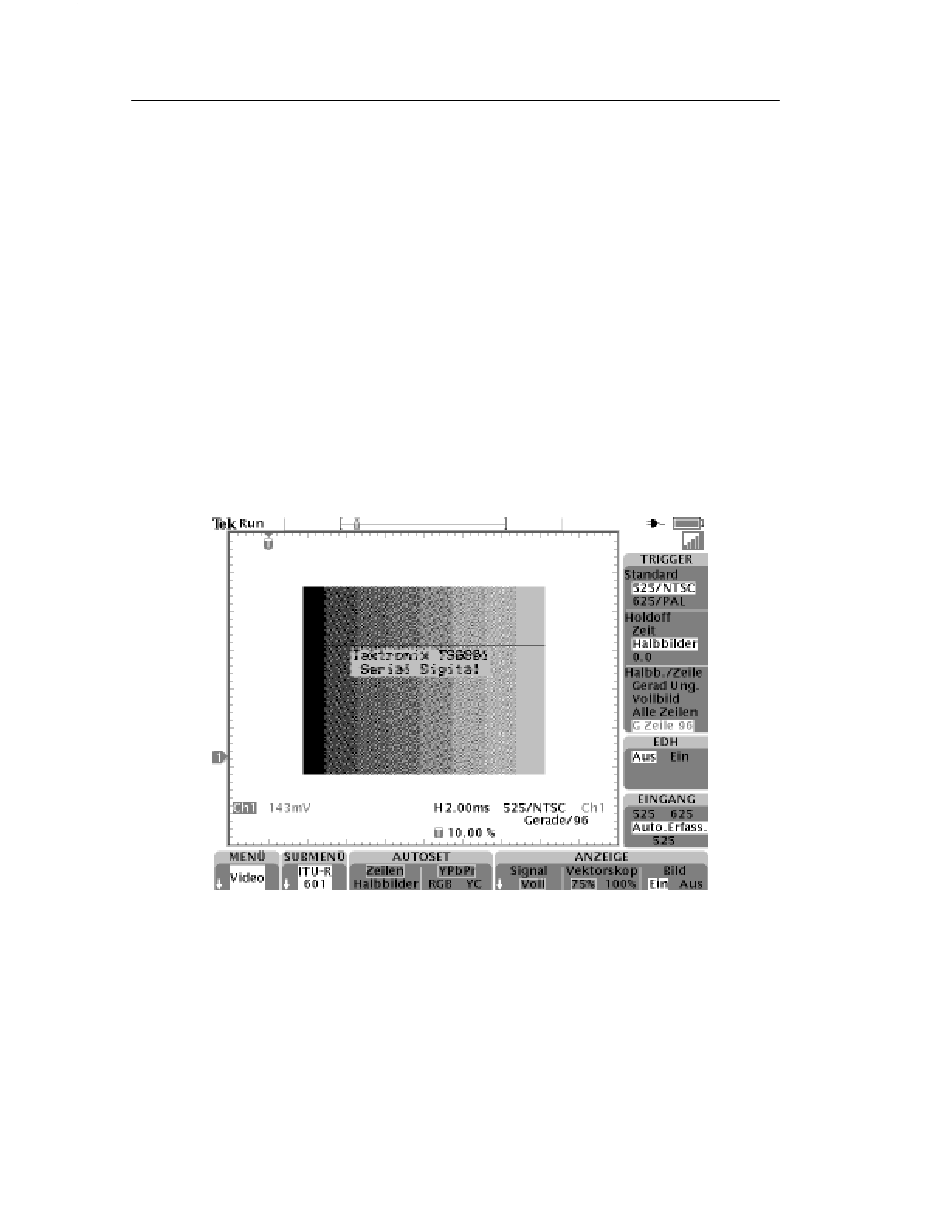

2. Positionieren Sie mit dem Mehrzweckknopf die horizontale Linie
in dem betreffenden Bereich. Dadurch wird der Halbbild/Zeile-
Triggerwert des Oszilloskops auf das Halbbild und die Zeile an
der Position der Linie eingestellt.
3. Schalten Sie mit der Taste Bild den Videobild-Modus aus.
34
TDS3SDI 601 Digitalvideo Technische Referenz
