Holdoff (Halbbilder)
Halbbildern spezifiziert werden, die ablaufen müssen, bevor der
Videotrigger wieder aktiv werden kann. Beispiel: nach der Vorgabe
einer Triggerung durch ungerade Halbbilder wird das Oszilloskop
durch alle ungeraden Halbbilder getriggert (1 und 3 bei
NTSC-Signalen; 1, 3, 5 und 7 bei PAL/SECAM-Signalen). Der
Standard-Videotrigger kann jedoch nicht auf dem ungeraden
Halbbild 1 alleine getriggert werden.

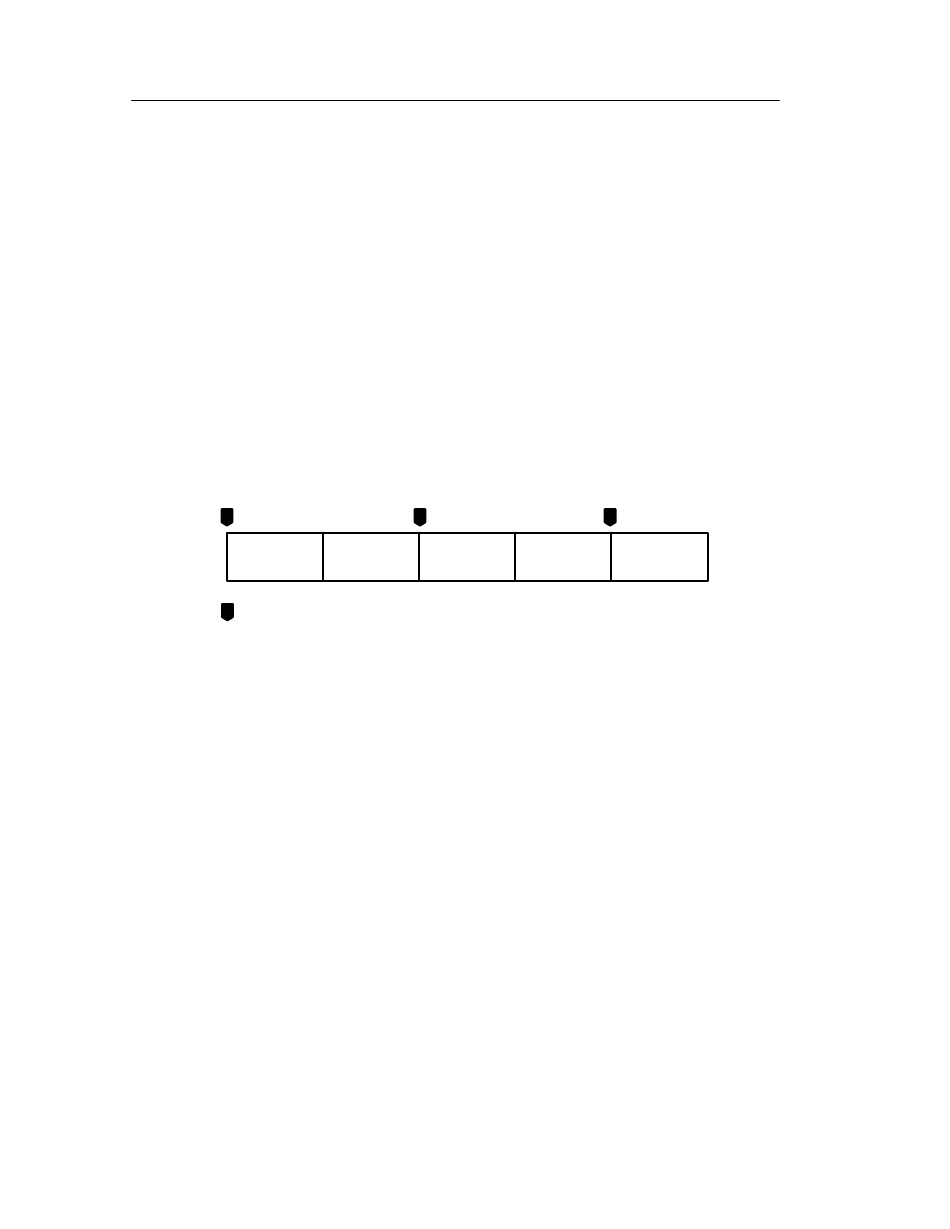

Vorgabe: Triggerung durch ein ungerades Halbbild hat Triggerung durch
alle ungeraden Halbbilder zur Folge (Beispiel: NTSC-Signal).
T
T
Halbbild 1
T
= Triggerpunkte
T
Die Funktion Holdoff Halbbilder bewirkt, daß das Oszilloskop stets
im gleichen Halbbild getriggert wird. Sie setzt ein, sobald das
Oszilloskop ein Video-Triggerereignis erkennt. Das Oszilloskop
erfaßt das Signal und sperrt das Triggersystem bis zum Ablauf der
spezifizierten Anzahl von Halbbildern. Danach aktiviert es das
Video-Triggersystem wieder und wartet auf den nächsten gültigen
Videotrigger. Auf diese Weise wird das Oszilloskop immer durch das
gleiche Halbbild getriggert.
24
. Mit dieser Funktion kann eine Anzahl von
T
T
Halbbild 2
Halbbild 3
TDS3SDI 601 Digitalvideo Technische Referenz
T
T
Halbbild 4
Halbbild 1...
