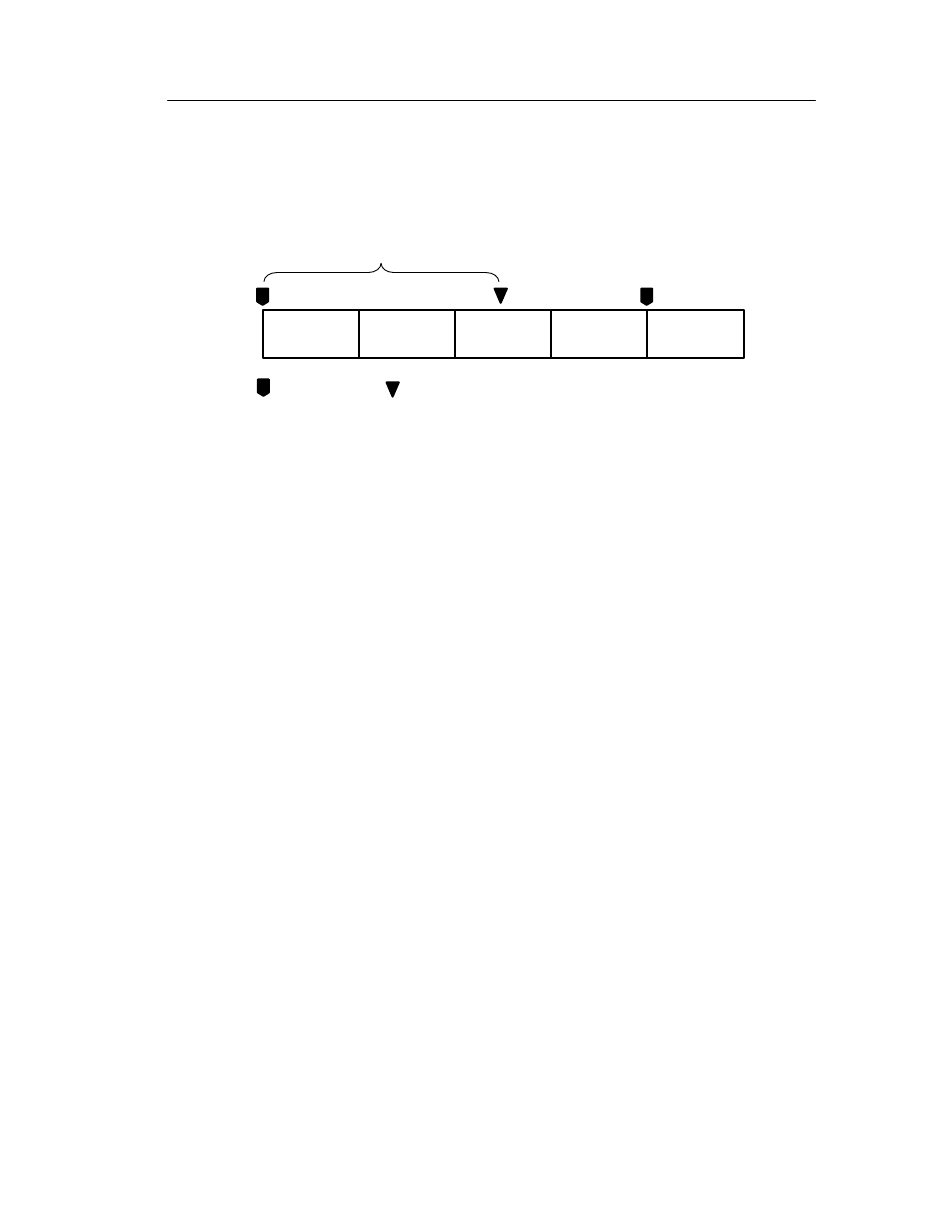

Holdoff-Halbbild: Holdoff um 2,5 Halbbilder bewirkt Triggerung um dasselbe
ungerade Feld (Beispiel: NTSC-Signal).
Holdoff-Halbbilder = 2,5
T
T
Halbbild 1
T
= Triggerpunkte
T
Mit der Triggerung mit Halbbilder-Holdoff kann die Triggerung zwar
immer durch das gleiche, nicht aber durch ein spezifisches Halbbild
ausgelöst werden. Erst die Taste SINGLE SEQ läßt das Oszilloskop
durch ein bestimmtes Halbbild triggern.
Triggern auf Ungerade/Gerade Zeilennummer.
Videohalbbild (ungerade oder gerade) und die Nummer der Zeile vor,
die die Triggerung auslösen sollen. Die Werte werden über den
Mehrzweckknopf eingestellt.
Bei 525/NTSC betragen die zulässigen Werte 1 bis 263 für ungerade
und 1 bis 262 für gerade Halbbilder. Wenn die Zeilenzahl bei im
ungeraden Halbbild bei Zeile 263 erhöht wird, wird die Einstellung
auf Zeile 1 des geraden Halbbilds gesetzt. Um zwischen ungeraden
und geraden Zeilen derselben Zeilennummer hin und herzuschalten,
können Sie auch die Taste Ungerade/Gerade betätigen.
Bei 625/PAL und SECAM sind die zulässigen Werte der Zeilen 1
bis 625. Bei weiterer Erhöhung der Zeilennummer folgt auf die Zeile
625 wieder die Zeile 1.
TDS3SDI 601 Digitalvideo Technische Referenz
Halbbild 2
Halbbild 3
= Videotrigger aktiviert
T
T
Halbbild 4
Halbbild 1 ...
Trigger werden während der
Holdoff-Zeit nicht erkannt
Gibt das spezifische
Referenz
25
