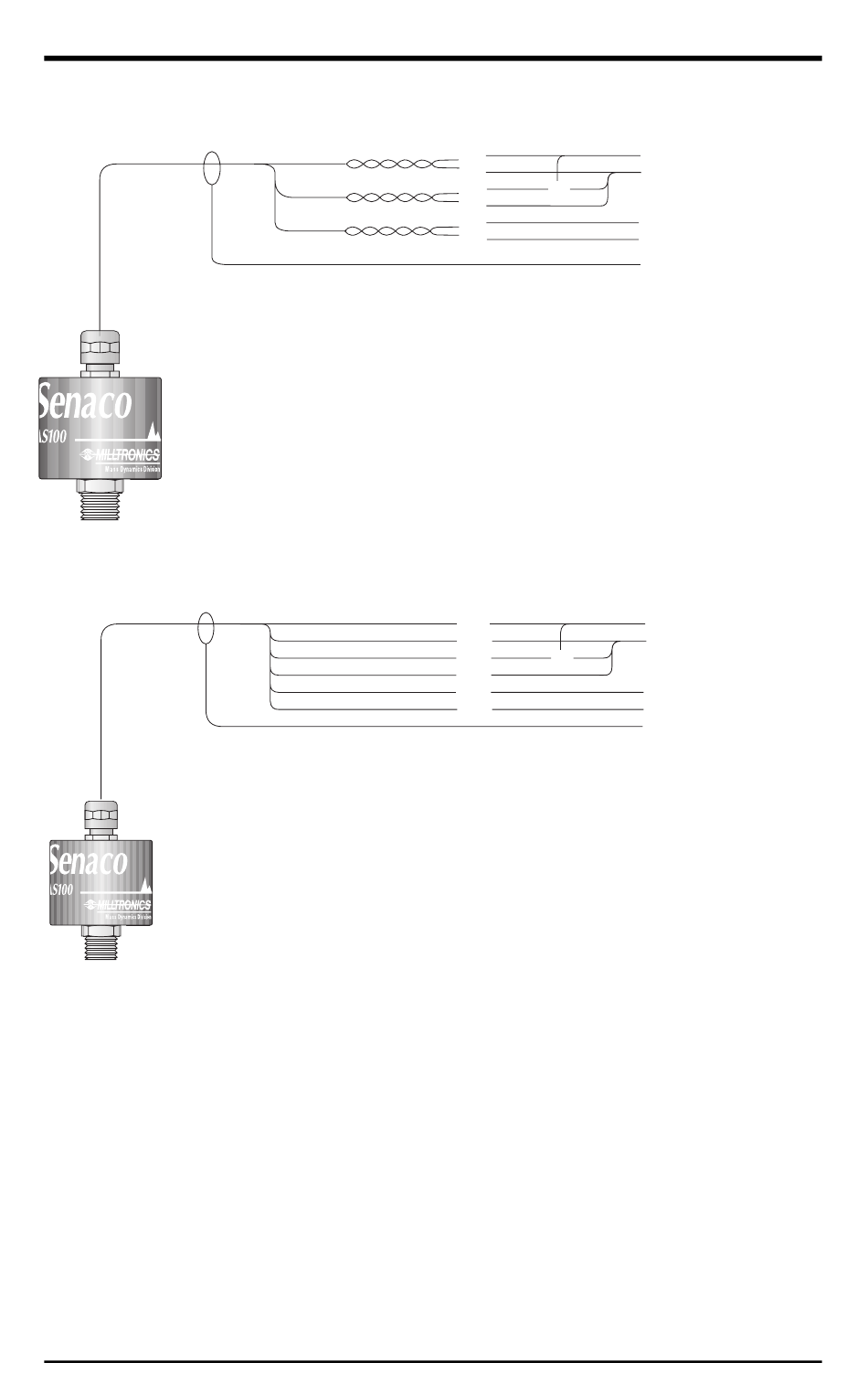

Anschluß
AS100 Standard Temperaturbereich (ST)
Erweiterter Temperaturbereich (ET)
Hinweise:
•
Schirm nur an einem Ende erden!
•
Bei Erdung der Sensormontage Kabelabschirmung nicht anschließen.
•
Ist die Sensormontage nicht geerdet, Kabelabschirmung an Erde legen.
Je länger das Kabel ist, desto empfindlicher ist es gegen Störgeräusche und
Erdschleifen. Deshalb wird empfohlen, Kabel mit großem Innendurchmesser
und guter Abschirmung gegen Störungen und elektrische Geräusche zu
verwenden (Kupferlitze statt Drain und Folie). Ein angemessener
Anschlußkasten in der Nähe des Sensors ist die ideale Stelle für eine
Kabelverlängerung, sowie für die Konfiguration auf hohe oder niedrige
Empfindlichkeit.
PL-562-3
rot
schw
grn*
schw
weiß
schw
Schirm zum Sensorgehäuse
*Wahl des Sensorbereichs
hohe Empfindlichkeit = grün an Vsup +
niedrige Empfindlichkeit = grün an Vsup -
rot
schw
org
grn*
gelb
brn
Schirm zum Sensorgehäuse
*Wahl des Sensorbereichs
hohe Empfindlichkeit = orange an Vsup +
niedrige Empfindlichkeit = orange an Vsup -
Senaco AS 100
Vsup:
+
-
oder
+
Vsens:
-
+
Vsup:
-
oder
+
Vsens:
-
20 bis 30V
DC Spannungs-
versorgung
Analogausgang
0,08 bis 10V
DC nominal
20 bis 30V
DC Spannungs-
versorgung
Analogausgang
0,08 bis 10V
DC nominal
Seite 9
