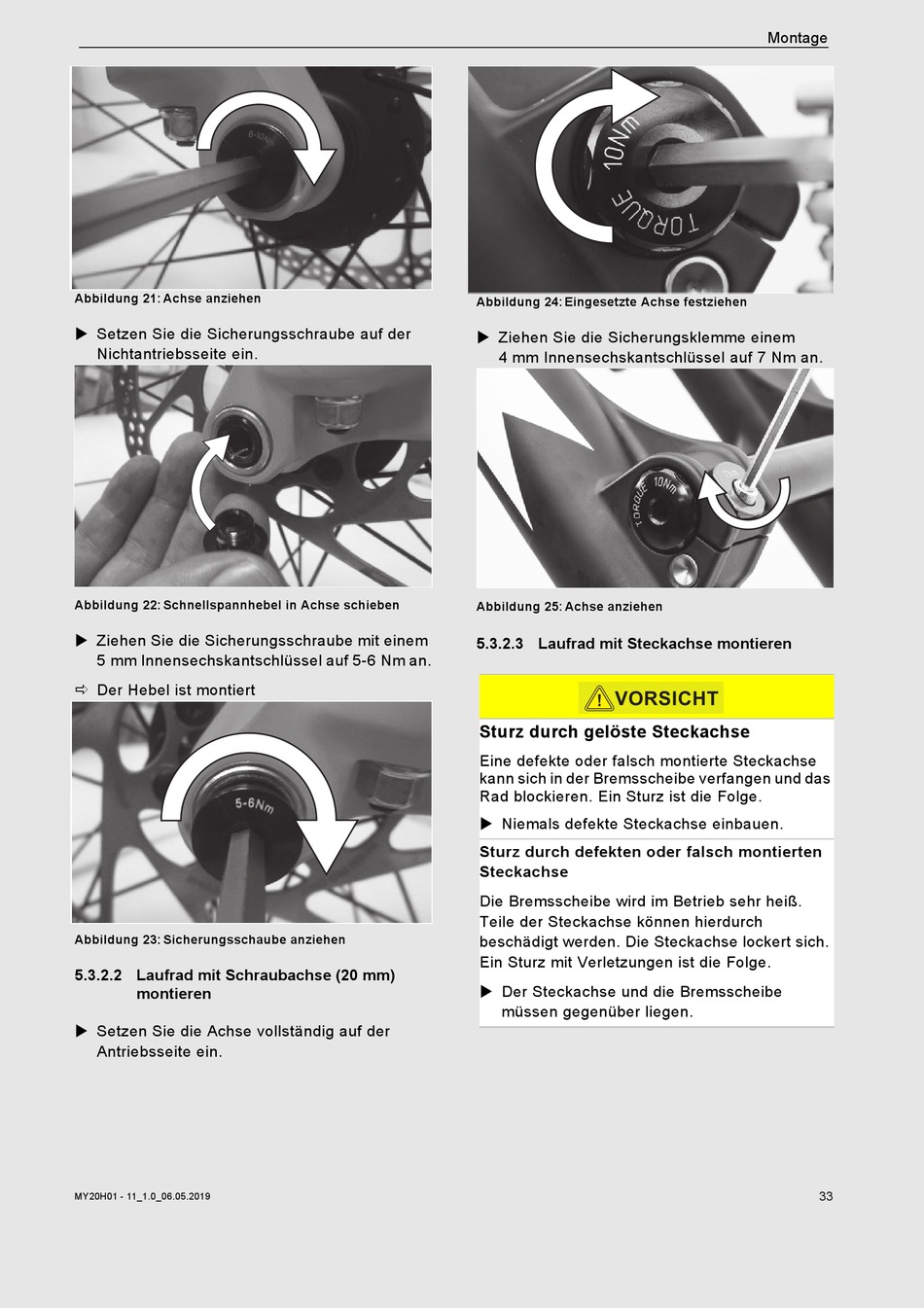

Abbildung 21: Achse anziehen
 Setzen Sie die Sicherungsschraube auf der
Nichtantriebsseite ein.
Abbildung 22: Schnellspannhebel in Achse schieben
 Ziehen Sie die Sicherungsschraube mit einem
5 mm Innensechskantschlüssel auf 5-6 Nm an.
 Der Hebel ist montiert
Abbildung 23: Sicherungsschaube anziehen
5.3.2.2 Laufrad mit Schraubachse (20 mm)
montieren
 Setzen Sie die Achse vollständig auf der
Antriebsseite ein.
MY20H01 - 11_1.0_06.05.2019
Abbildung 24: Eingesetzte Achse festziehen
 Ziehen Sie die Sicherungsklemme einem
4 mm Innensechskantschlüssel auf 7 Nm an.
Abbildung 25: Achse anziehen

5.3.2.3 Laufrad mit Steckachse montieren

VORSICHT
!
Sturz durch gelöste Steckachse
Eine defekte oder falsch montierte Steckachse
kann sich in der Bremsscheibe verfangen und das
Rad blockieren. Ein Sturz ist die Folge.
 Niemals defekte Steckachse einbauen.
Sturz durch defekten oder falsch montierten
Steckachse
Die Bremsscheibe wird im Betrieb sehr heiß.
Teile der Steckachse können hierdurch
beschädigt werden. Die Steckachse lockert sich.
Ein Sturz mit Verletzungen ist die Folge.
 Der Steckachse und die Bremsscheibe
müssen gegenüber liegen.
Montage
