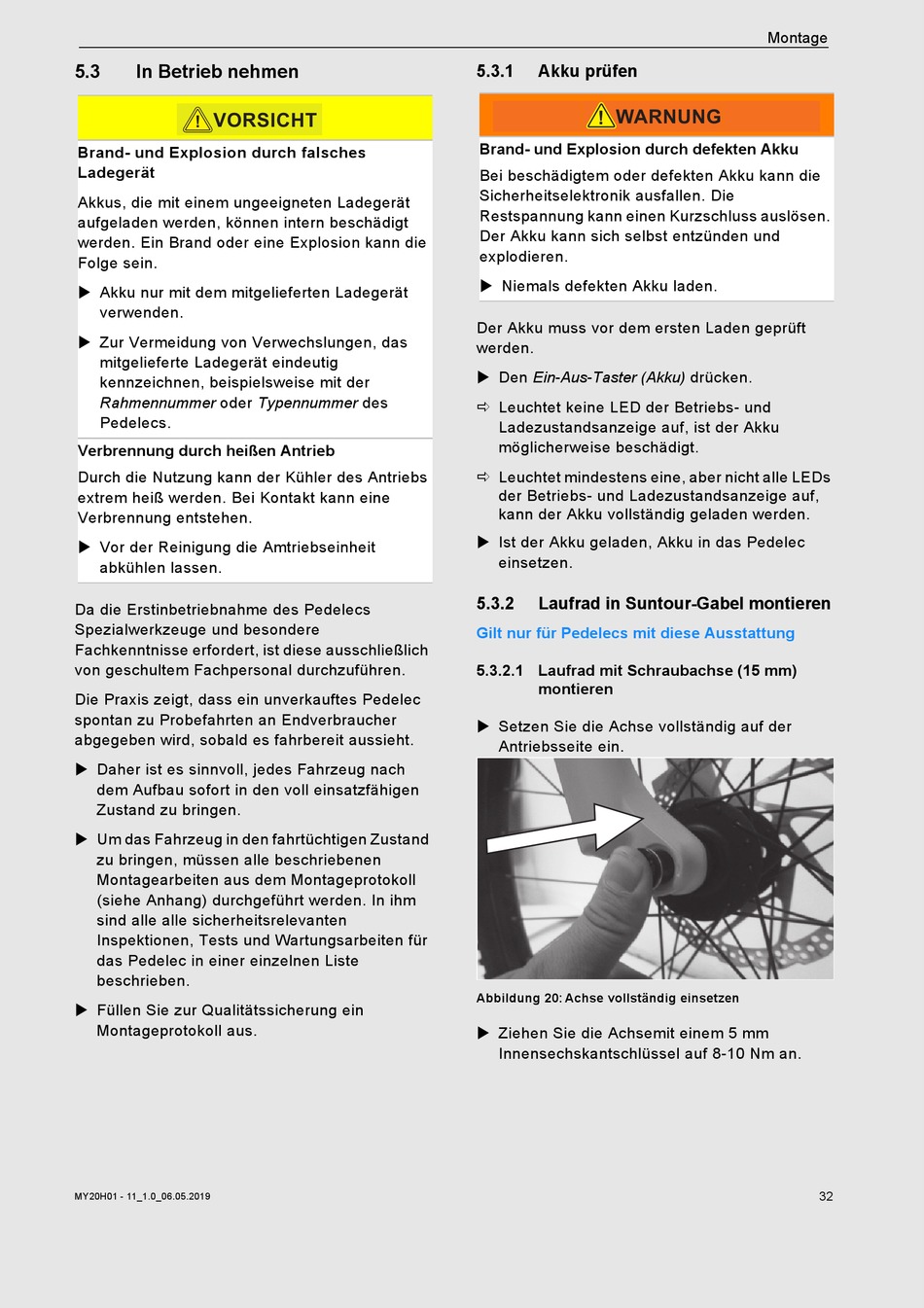

5.3

In Betrieb nehmen

VORSICHT
!
Brand- und Explosion durch falsches
Ladegerät
Akkus, die mit einem ungeeigneten Ladegerät
aufgeladen werden, können intern beschädigt
werden. Ein Brand oder eine Explosion kann die
Folge sein.
 Akku nur mit dem mitgelieferten Ladegerät
verwenden.
 Zur Vermeidung von Verwechslungen, das
mitgelieferte Ladegerät eindeutig
kennzeichnen, beispielsweise mit der
Rahmennummer oder Typennummer des
Pedelecs.
Verbrennung durch heißen Antrieb
Durch die Nutzung kann der Kühler des Antriebs
extrem heiß werden. Bei Kontakt kann eine
Verbrennung entstehen.
 Vor der Reinigung die Amtriebseinheit
abkühlen lassen.
Da die Erstinbetriebnahme des Pedelecs
Spezialwerkzeuge und besondere
Fachkenntnisse erfordert, ist diese ausschließlich
von geschultem Fachpersonal durchzuführen.
Die Praxis zeigt, dass ein unverkauftes Pedelec
spontan zu Probefahrten an Endverbraucher
abgegeben wird, sobald es fahrbereit aussieht.
 Daher ist es sinnvoll, jedes Fahrzeug nach
dem Aufbau sofort in den voll einsatzfähigen
Zustand zu bringen.
 Um das Fahrzeug in den fahrtüchtigen Zustand
zu bringen, müssen alle beschriebenen
Montagearbeiten aus dem Montageprotokoll
(siehe Anhang) durchgeführt werden. In ihm
sind alle alle sicherheitsrelevanten
Inspektionen, Tests und Wartungsarbeiten für
das Pedelec in einer einzelnen Liste
beschrieben.
 Füllen Sie zur Qualitätssicherung ein
Montageprotokoll aus.
MY20H01 - 11_1.0_06.05.2019
5.3.1 Akku prüfen
WARNUNG
!
Brand- und Explosion durch defekten Akku
Bei beschädigtem oder defekten Akku kann die
Sicherheitselektronik ausfallen. Die
Restspannung kann einen Kurzschluss auslösen.
Der Akku kann sich selbst entzünden und
explodieren.
 Niemals defekten Akku laden.
Der Akku muss vor dem ersten Laden geprüft
werden.
 Den Ein-Aus-Taster (Akku) drücken.
 Leuchtet keine LED der Betriebs- und
Ladezustandsanzeige auf, ist der Akku
möglicherweise beschädigt.
 Leuchtet mindestens eine, aber nicht alle LEDs
der Betriebs- und Ladezustandsanzeige auf,
kann der Akku vollständig geladen werden.
 Ist der Akku geladen, Akku in das Pedelec
einsetzen.
5.3.2

Laufrad in Suntour-Gabel montieren

Gilt nur für Pedelecs mit diese Ausstattung
5.3.2.1 Laufrad mit Schraubachse (15 mm)
montieren
 Setzen Sie die Achse vollständig auf der
Antriebsseite ein.
Abbildung 20: Achse vollständig einsetzen
 Ziehen Sie die Achsemit einem 5 mm
Innensechskantschlüssel auf 8-10 Nm an.
Montage
32
